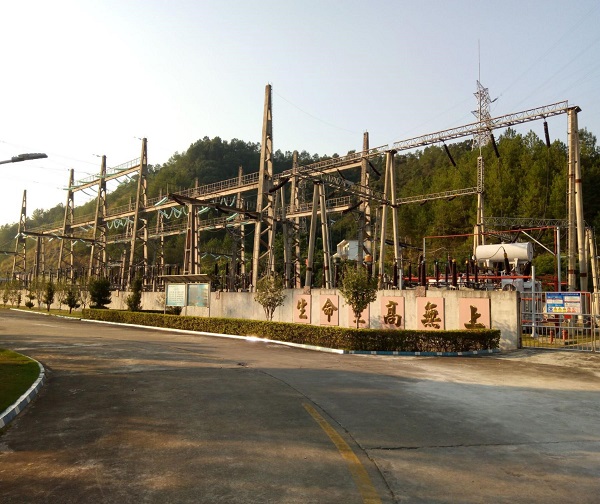

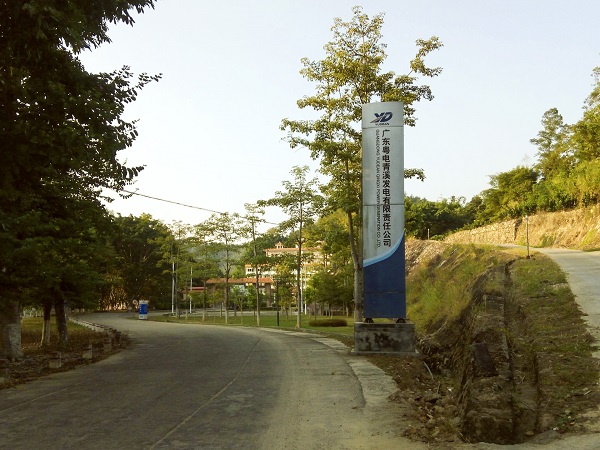

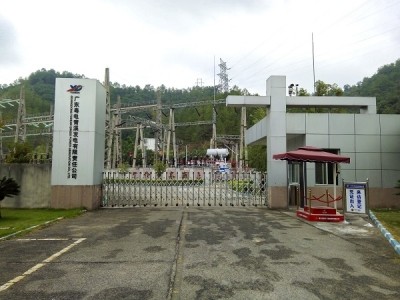

青溪水電站地處廣東省大埔縣青溪鎮境內的汀江中下游，是一座以發電為主兼顧航運灌溉功能的中二型水利水電樞紐工程，是國家"七五"期間的重點工程項目。安裝4臺36MW軸流轉漿式水輪發電機組。水庫為日調節水庫，正常蓄水位73米，庫容5941萬立方米。

青溪發電公司作為廣東電網第三大水力發電廠和粵東電網的骨干電廠,擔負著為廣東電網提供可靠的調峰及緊急事故備用電源的重要任務。自機組投產以來，至2009年底累計發電量達57.5億千瓦時，累計納稅2億1290萬元，2008年6月被梅州市國家稅務局、地方稅務局評為"A級納稅人"，連續多年被梅州市地方稅務局評為"光榮納稅戶"。有效緩解了粵東地區用電緊張局面，對當?shù)卦黾佣愂?、改變貧困局面做出了積極貢獻。

青溪發電公司在粵電集團公司的正確領導下，在鞏固成果的基礎上，將秉承"合和共生、守正出新"和"專業、高效、協同、誠信" 的理念，團結一心，努力拼搏，與時俱進，為實現安全生產和國有資產保值增值，為打造青電管理品牌全力奮斗!

青溪發電公司——這顆"粵東水電明珠"將更加璀璨耀眼!

一、因舊有的廣播設備已不能滿足電廠所需，因此進行以下改造：

1.目的、依據

為認真落實粵電集團公司《關于落實反恐怖防范整改工作》的通知（粵電人〔2017〕43號），進一步強化反恐怖防范責任落實，切實提高反恐的技術防范要求，有效預防和控制恐怖突發事件的發生。根據《電力行業反恐怖防范標準（試行）》配置要求，擬在廠房門崗監控中心增加一套公共廣播系統及緊急報警系統。

2.改造范圍

公共廣播系統主要覆蓋廠前區、中央控制室、下游尾水區域、上游壩面、檢修值班樓大院、廠區辦公樓門崗、廠區辦公樓、廠區生產值班樓等部位；緊急報警系統則在廠房門崗、廠區辦公樓門崗設置，通過網絡直接連接公安報警指揮中心。

3.改造效果

1）由于廠區涉及公共區域較大，可以實現分區管理，公共區域則利用公共廣播系統播放輕松背景音樂，給人輕松愉快的生活環境；

2）緊急情況發生時，廠房門崗能通過廣播系統緊急廣播信息，第一時間起到引導、疏散的作用；

3）針對上下游漁民進入禁區范圍內捕魚，可以通過固定的喊話提醒或錄制干擾低頻，以達到驅趕或提醒作用；

4）緊急報警系統，則通過公安報警平臺，若發生恐怖或治安事件時直接尋求公安人員的出警支援。

5）具備兼容及外擴功能，還可以將火災自動報警系統的信號接入，可作為火災自動報警系統備用回路。

二、改造技術要求

（一）公共廣播系統

根據這種場所需求，系統擬通過先進的TCP/IP網絡廣播系統來實現。IP網絡廣播系統是一套基于IP數據網絡傳輸?shù)囊纛l擴聲系統，它可在同網段的局域網內、跨網關的局域網內或Internet網上使用。

1.滿足要求

1）采用標準的IP網絡協議及網絡架構；利用現有局域網并實現多網合一；全數字化傳輸，覆蓋整個區域。同時支持廣域網（WAN）控制。

2）具有定時播放、廣播尋呼、分區廣播等功能；

3）具有配置有遠程話筒，能實現遠程尋呼功能；

4）具有自動運行程序，能夠?qū)崿F(xiàn)每天自動運行功能；

5）具有電源控制功能，在休息時段系統自動斷電休眠；

6）具有任意分區自動廣播；具有特定區域單獨廣播功能；

7）具有同一時間不同區域不同內容的廣播等。

2.推選品牌

經廣東粵電集團青溪發電廠網上資料調研及相關實踐案例分析，選擇了目前應用較多且音質質量好及性價比高的Thinuna（聲優諾）品牌中的IP-9600數字網絡廣播系統。該系統已廣泛應用于大型商場、廣場、公園等場所。

Thinuna IP-9000系列網絡廣播系統采用當今世界廣泛使用的TCP/IP網絡技術,將音頻信號以標準IP包形式在局域網和廣域網上進行傳送，是一套純數字傳輸?shù)碾p向音頻擴聲系統。徹底解決了傳統廣播系統存在的音質不佳，維護管理復雜，缺乏互動性等問題。

該系統設備使用簡單，安裝擴展方便，只需將音頻終端接入計算機網絡即可構成功能強大的數字化廣播系統，每個接入點無需單獨布線，真正實現計算機網絡、數字視頻監控、公共廣播的多網合一。

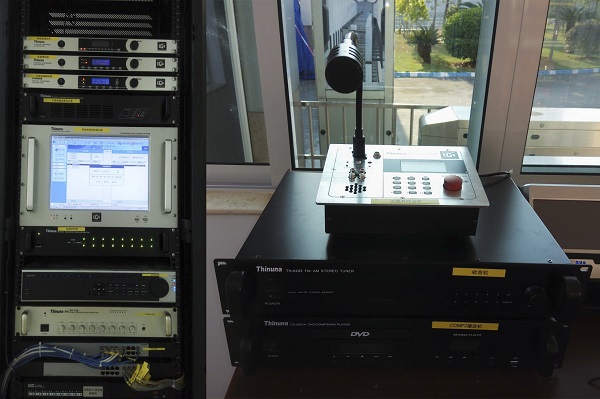

中心機房安裝示意圖：

本次緊急廣播工程針對整個水電站的錯綜復雜的地形，設計了多個分區，并且安裝了多支遙控話筒工作站，其中還包括利用光纖傳輸音頻及數據信號的遠程話筒工作站。各個話筒工作站在各個部門實現了在各種緊急情況下發放通知并快速執行的關鍵作用。

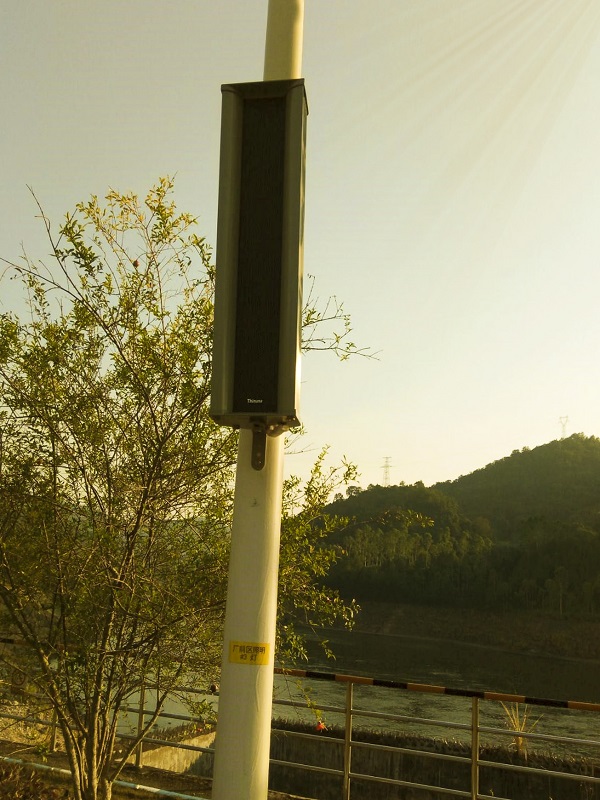

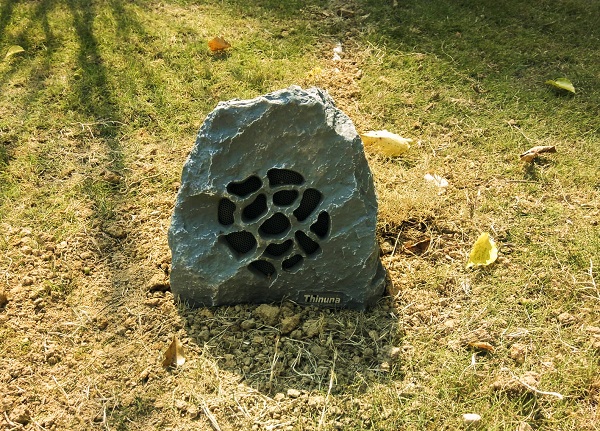

區域分控安裝示意圖：
