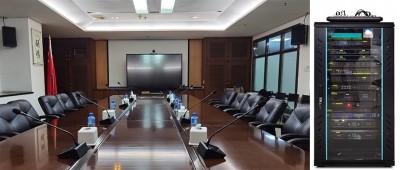

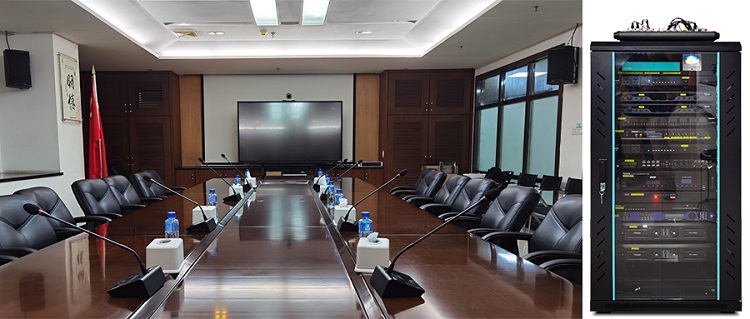

東莞市場監督局分局多媒體會議室智能化改造項目

   項目背景：

東莞市市場監督管理局長安分局是東莞市機構改革組建的新部門，為東莞市長安鎮人民政府工作部門。負責市場綜合監督管理和知識產權管理，制定市場監督管理和知識產權有關政策、標準，組織實施質量強區戰略、食品安全戰略、標準化戰略、知識產權戰略，擬訂并組織實施有關規劃，規范和維護市場秩序，營造誠實守信、公平競爭的市場環境。

   項目需求：

廣東省東莞市場監督管理局長安分局圍繞上級決策部署，堅決打贏市場綜合監督管理和知識產權管理攻堅戰，全面提升東莞市長安鎮商業市場的文明秩序水平；加強信用監管,規范市場監管行政執法行為，推動市場主體信用體系建設，讓整個長安鎮商業交易以及產權保護的環境更優越。為維護市場監督管理局會議環境，提高會議工作效率，所以市場監督管理局方面就需要有一個專業級多媒體會議室來輔助。

隨著時代的發展，會議也越來越智能化，高效簡潔，現代化的會議越來越離不開一套可靠的智能化會議系統，特別是政府機構和跨區域的企業單位，一個完善的多媒體遠程會議系統更是必不可少的。而隨著科技的發展，會議需要實現的功能越來越多，會議室的設備也越來越多，眾多設備的使用必定帶來煩雜的操作，為了解決這些繁瑣操作，達到快速高效的把眾多設備集中管理控制，就必須配套智能的設備管理控制系統，一方面快捷方便，另一方面節省時間和金錢。

為了順應現代化辦公的節奏，提高監督管理局公務效率，保障人民群眾的基本住行及安全問題，Thinuna特為該局設計了包含遠程視頻會議系統、本地會議擴聲系統、智能中控管理系統在內一體的綜合性解決方案。

要求系統運行穩定、安全保密性強、無故障，設備質量好且能維持長時間的工作狀態，聲音輸出輸入需最大化的保證真實感、清晰柔和感。操作簡單易懂，必須符合全年齡階段的人使用，售前售后服務必須周到無憂。

   解決方案：

系統設計

考慮到會議室的使用面積和業主使用需求，Thinuna設計多媒體智能化會議系統由三大部分組成，分別為數字會議擴聲系統、遠程視頻會議系統以及中央控制管理系統。數字會議擴聲系統參考國家擴聲廳堂標準一級進行設計，系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。整個系統選用同類產品中音色優美的高檔次音響器材組成擴聲系統，選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，通過計算會議室的音響場地系數進行設計，保證會議室每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果；遠程視頻會議系統主要由視頻會議系統設備以及會議一體機等顯示設備兩部分構成，通過傳輸線路及多媒體設備,將聲音、影像及文件資料互傳，實現即時且互動的溝通，以實現異地遠程會議的目的，可以大大節省會議差旅費,提高辦事效率,節省時間；中央控制管理系統則由集中控制系統、IPAD及其周邊設備組成，可以利用無線網絡遠程控制管理機柜的電源時序器、音頻處理器乃至?xí)h室的投影機、投影幕以及照明燈光等設備，加強了會議室智能與便捷化的管理手段。

設計標準：

我們依據GB50371–2006《廳堂擴聲系統設計規范》中多用途類擴聲系統聲學特性指標應符合表4.2.2中所規定的音樂與語言兼用擴聲一級標準；具體設計指標如下：

（1）最大聲壓級: ≥103dB;

（2）傳輸頻率特性:

以125～4000Hz平均聲壓級為0dB，在此頻帶內允許＋4，－4dB的變化（1/3倍頻程測量）；

（3）聲場不均勻度: 1000Hz、4000Hz大部分區域不大于 8dB；

（4）傳聲增益: 125～4000Hz≥-10dB；

（5）系統總噪級：NR-20

聲場設計

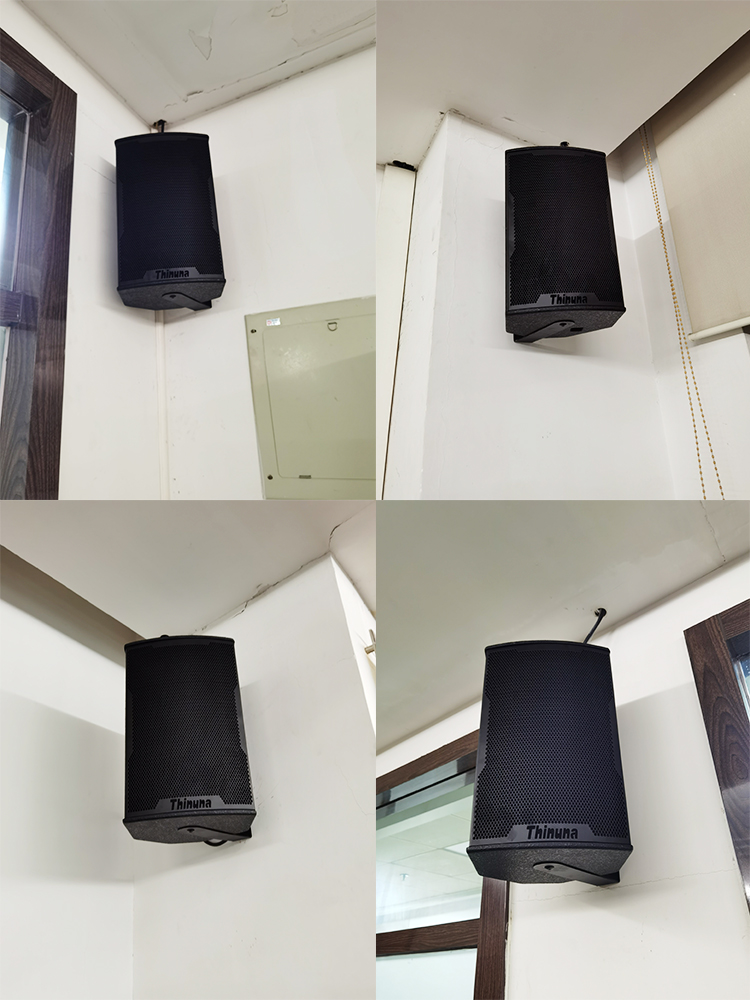

眾所周知，聲學設計包括“建聲和電聲”兩方面的內容，前者主要是提供良好的聲學環境，如控制混響時間和音質缺陷等；后者是在前者的基礎上達到各種目的。對于報告廳的設計，其首要問題是聲場的設計，因此揚聲器的選型是整個會議室擴聲系統中非常關鍵的一步；揚聲器的選型應按以下原則選用：高靈敏度及寬闊平滑的頻率響應、高輸出聲壓及低失真度、有效的控制聲音指向性及覆蓋面。要求整體擴聲揚聲器高頻清晰，中頻具有極高控制力和穿透力，聲音飽滿，低音扎實。系統聲音具有高保真度、清晰、聲音較硬度適中。并根據多功能廳擴聲特性一級指標要求，從系統設計入手，結合計算機軟件分析，最后設計出系統配置，以減小聲能的擴散反射、聲干擾、聲聚焦等聲學現象對語言擴聲清晰度造成的不良影響。要求所選的揚聲器，既要保證有足夠的功率余量，也保證大聲壓的情況下極低的失真；擴聲系統設計分別通過科學計算出會議室的聲場面積，配合相關專業軟件進行測試，整個擴聲系統采用主次搭配，從前區到后場，每個區域都要求能要優質的音響效果，另外結合會議室的使用需要，我們設計音箱時采用2分頻音箱：會議室選用了4只主音箱8寸音箱，功率250W，壁掛安裝在四周墻上作為會議室的擴聲音箱。

功放設計

功放系統應具有全面的保護措施，包括短路保護、開路保護、接入匹配負載保護、過熱保護、輸入過載保護、直流保護、高頻過載保護，使功放更穩定工作。提供良好的、穩定的功率輸出供給揚聲器系統。功放電路設計需合理，線路失真盡可能低，頻帶展寬，頻響曲線平直，噪音低等。

整個會議室的功放都采用具有E類高效專業級功放，內置有線路阻抗檢測保護系統、超低信號放大系統等，多共輸出模式，通過科學技術音箱常態功率和峰值功率，采用1.3-1.5冗余功率量配置，滿足在不同音箱下和超長時間工作。

音頻處理設備

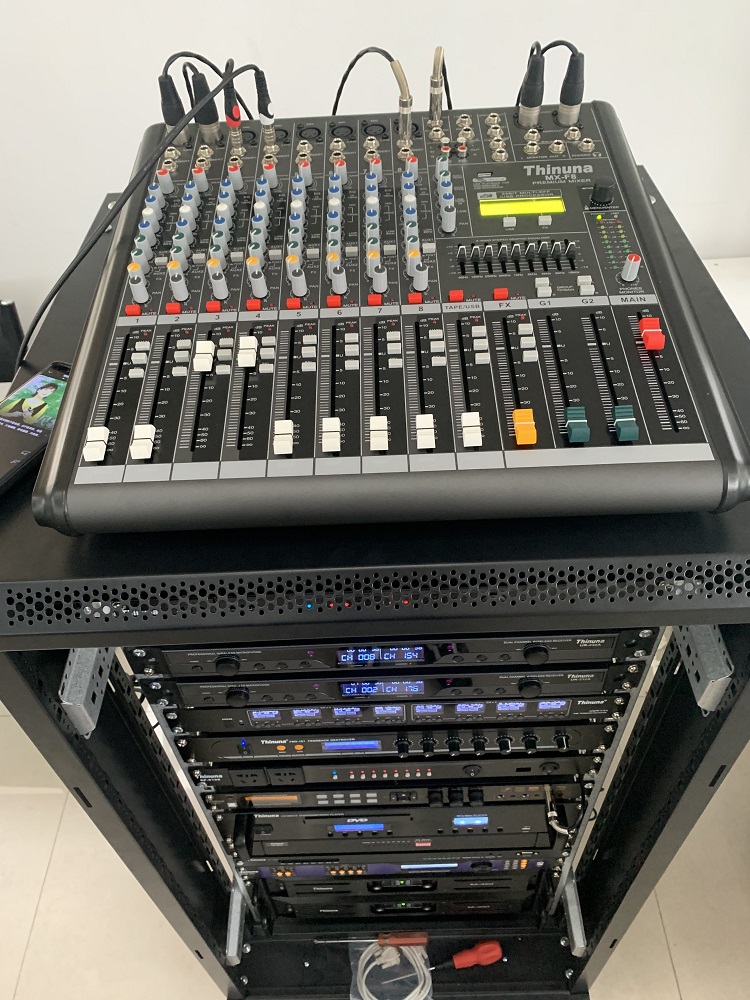

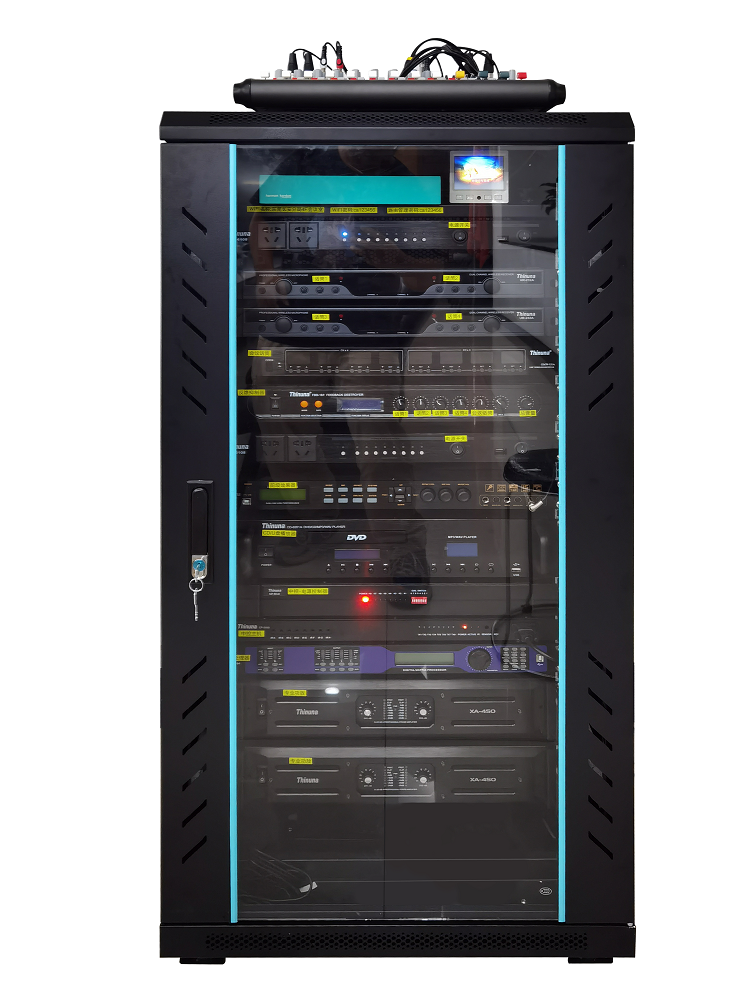

會議室音響擴聲周邊設備配置了一臺8路帶兩編組調音臺、一臺前級效果器、一臺反饋抑制器和一臺數字音頻處理器。

8路調音臺自帶8路話筒或線路輸入，1路錄音輸出，1路主輸出，1路監聽輸出，兩編組輸出；話筒前級效果器內置3路線路輸入，3路話筒輸入，2路主輸出，2路環繞輸出，1路低頻輸出，1路中置輸出；前級效果器把外置效果信號返送回調音臺，為無線話筒補充混響以及效果延時，增加音色的空靈度和空間的層次感；反饋抑制器的主要作用是對話筒引起的嘯叫進行抑制，通過移頻的方式制止聲反饋現象的發生；數字音頻處理器是應用于在后期的調試過程中，可以根據音箱不同的設置問題，進行單獨或者編組對區域的音箱效果進行聲音音質的處理美化、延時壓限以及噪聲抑制的處理等。

音源設備

在拾音傳聲器的配置方面，系統配置了無線手持話筒和一拖八無線會議話筒，上述傳聲器均為單方向心型產品，其特點是靈敏度高，不易產生嘯叫。

遠程視頻會議系統

遠程視頻會議系統選用的是Polycom Group 550系列，其中視頻會議系統由視頻會議終端，高清攝像機以及數字麥克風陣列等設備組成，86寸移動會議一體機為顯示終端。系統采用H.264標準視頻編碼技術，在提供分辨率高達10820P/60幀視頻效果的同時帶寬的占用率最低；基于國際標準設計，與領先的統一通信平臺兼容，可輕松整合市內政府部門其他品牌視頻會議系統現有的通信方式；利用品牌特有的加密技術和政府內網的保密性，各單位之間可根據需要召開加密會議，加密會議中所有音視頻碼流都經過加密，即使被竊取也無法解密，同時會議也有嚴格的認證授權機制，非法用戶無法加入會議。

智能中控系統

根據會議的智能化使用需求和便捷性，在會議室設計一套中央控制管理系統，會議室的集中控制系統由可編程中央控制器、電源控制器、IPAD觸摸屏及其周邊無線路由器等組成，中控主機帶有八個RS-232/485串口，四個IO口，八個紅外控制口，四個繼電器控制口，一個網絡控制口等主要接口，集中了燈光、投影及音視頻控制手段于一體。

智能中央控制系統將控制會議室的各種受控設備集中到一臺IPAD觸摸屏觸摸顯示屏進行控制，搭配無線WIFI中控專用網絡熱點，滿足對會議室音視頻進行實時切換調度模式。

實現功能：

專業級音響擴聲系統的配置，結合會議室對多媒體會議擴聲系統的使用需求，整個多媒體會議擴聲系統設計可實現以下使用功能：

1：采用數字音頻處理器，設計多種工作模式，不同情況下現場調試可下載直接使用，無需進行復雜調試，滿足不同場景的音響擴音；

2：采用編組調音臺以及前級效果器，多路輸出，解決會議室針對不同信號源如話筒、CD播放器等不同的效果處理以及多路輸出等。

3：采用軟件調試和設置，可根據現場的環境、位置擺放、音箱擺放、會議的類型等進行預先設置和實時調節，系統可以與集中控制系統對接，通過集中控制系統進行管理；

4：根據會議類型設置壓限效果，防止信號輸出過大，帶來過大的音頻電流，燒壞音箱；

5：根據會議類型設置噪音門效果，濾波多余的噪音輸入音響設備，產生噪音，影響音響擴聲效果；

6：音箱采用一對一定阻傳輸方式，音箱與功放阻抗匹配，采用全頻寬頻音箱，還原出最佳的音質效果；

7：可以實現視訊點對點會議，即兩個會場進行一對一的視訊會議，無需MCU支持，僅需在會場直接輸入對方的號碼即可，無需技術人員協助，系統操作簡單，方便各部門、各下屬單位之間或各領導之間的點對點的工作交流會議。

8：中控預置多組出廠會場效果和工作模式，例如會議模式，會客模式，培訓模式等，可根據不同的場景需要，使用中控系統的IPAD快速調度切換里面的場景模式

9、滿足長安市場監督管理局召開遠程視頻會議、日常會議、多功能會議等要求，系統性能穩定，讓會議人員輕松體驗到智能、便捷、實用的信息化辦公。

作者：HYZ
