惠州四中階梯教室擴聲系統案例
惠州市第四中學是惠州市城區教育局直屬的一所全日制高級中學，學制三年。學校位于火車西站四號小區，背倚青山，綠樹環擁，遠離都市喧囂，是讀書人空澄明凈宜居的世外桃源。學校創辦于1972年，40年來，為社會培養了大批德才兼?zhèn)涞娜瞬拧Ｈ缃袼闹械漠厴I(yè)生已是各行各業的精英，TCL總裁李東生先生就是四中校友的杰出代表。學校師資力量雄厚，教師責任心強，教學質量高。在目前的教師隊伍中，有碩士生3名，在讀研究生兩名，95%以上的教師具本科以上學歷，有多名全國優秀工作者、南粵優秀教師、市優秀教師。高級教師15%，一級教師50%。多位教師的論文和課件獲國家級獎勵或在國家級、省市級刊物發表，并獲獎。自恢復高考制度以來，高考成績歷年位居本市前列，近幾年高考升學率最高達 95%。不難想象，具有優良傳統、現代化設施及現代化教育管理的四中，必將是高考榜上一顆璀璨的明珠。
惠州市第四中學階梯教室長17.8m、寬14m，建筑面積約250平方米，舞臺深度3.8m。廣州德勤龍健的技術團隊充分考量將語言擴聲作為主要方面，致力于為階梯教室設計專業擴聲系統，以提供清晰、自然的聲音效果，滿足教學授課、演講報告、文藝演出等不同場景的實際需求。具體方案如下：

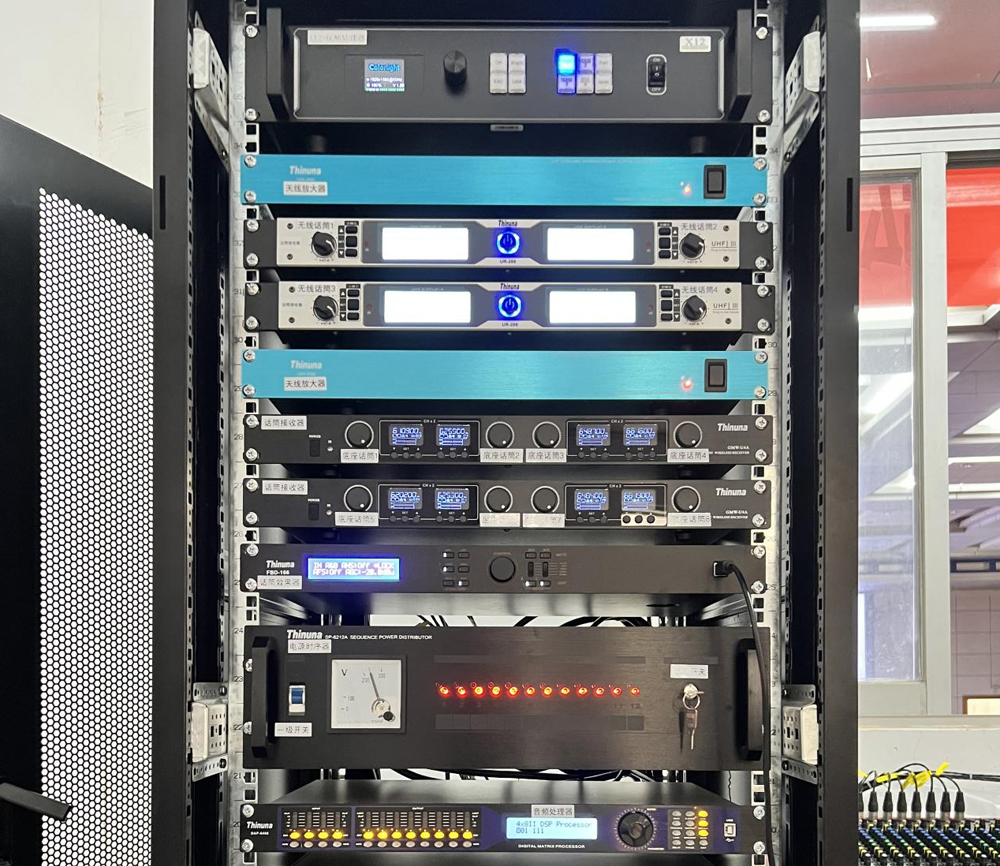

本次惠州市第四中學階梯教室專業擴聲系統的拾音部分進行了如下配置：選用了 UR-288 專業真分集雙接收無線手持話筒以及 GMW-U4A 一拖四無線會議鵝頸話筒。UR-288 專業真分集雙接收無線手持話筒具備專業演出級別的相位鎖定電路，同時配合雜訊鎖定靜噪控制與數碼導頻技術。當發射器關閉時，導頻控制會將 AF 信號靜音，從而抑制噪聲，并且將對應的接收機也靜音，有效阻隔了干擾信號。GMW-U4A 一拖四無線會議鵝頸話筒設有回輸嘯叫抑制減弱功能，可有效減少回輸嘯叫；還設有多重噪音監測電路，并且特設 ID 身份碼驗證系統，增強了抗干擾能力。這些話筒專為演講和演出用途設計，具有高可靠性、出色的音質以及穩定的傳輸性能，能夠?qū)崿F(xiàn)優秀的中高頻響應，聲音溫暖飽滿，可有效防止串頻及嘯叫。此外，還配置了 UDA-3000 天線放大器，使得話筒的無線使用距離能夠完全覆蓋整個階梯教室。

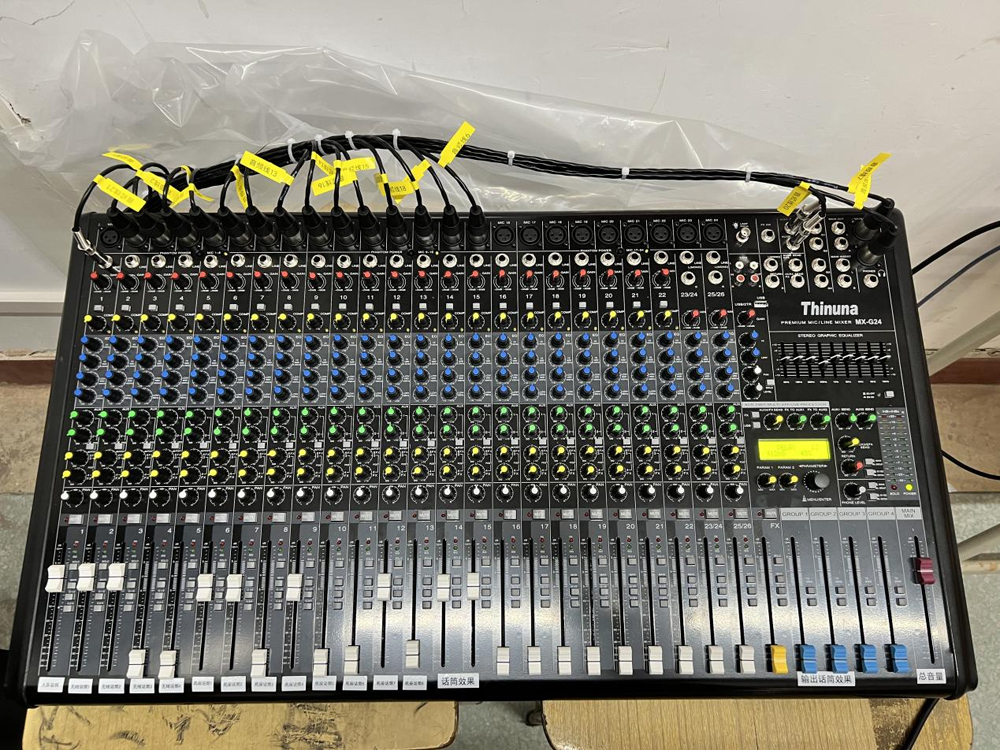

采用一臺 24 路四編組調音臺 MX-G24 作為專業擴聲系統的音頻信號混音控制設備。調音臺 MX-G24 可為本次階梯教室的無線話筒、無線會議話筒、無線投屏以及電腦音樂提供多路音頻輸入混音功能。該設備具有超大動態范圍和超低底噪的特點，結合其領先的話筒放大技術以及完善的品質管理，能夠?qū)崿F(xiàn)通徹明亮且真實的語音還原。在音樂方面，其動感與還原效果同樣出色，能讓音色達到溫暖透明、富有層次且彈性十足的狀態。
另外，采用一臺智能語音增強處理器 FBD - 166 和一臺 4 進 8 出音頻處理器 DAP - 0408 作為專業擴聲系統的音色處理設備?？蓪φZ言講話中的噪音進行抑制、對反饋信號進行抑制，并對聲音音質進行處理美化以及進行延時處理。在后期調試階段，可根據各個音箱的具體情況進行優化，單獨對單個區域的音色效果進行優化處理，確保校方在進行各類日常教學授課、學術報告演講、大型教學研討活動時，可提供更清晰、更真實的優質音效傳輸及控制，并增強設備整體抗干擾能力，減少無用雜音、信號對各類教學活動的干擾，使得階梯教室聲壓覆蓋均勻，語言自然，還原度高。

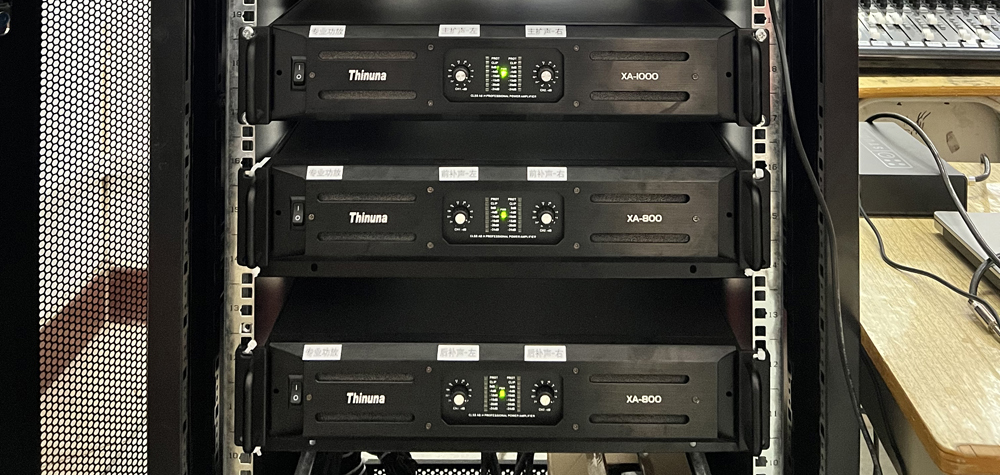

后端信號放大部分設備采用使用 XA 系列雙通道專業功放。XA 系列是一款高性能產品，其電路經過多次反復試驗，最終命名為 E 類放大電路。E 類放大電路技術克服了 AB 類功率做不大和 H 類發熱量大的問題，它實現了 D 類功放的效率卻沒有對 AB 類功放的音質造成任何損失。而且，E 類技術解決了大功率功放用戶經常遇到的重量、尺寸和發熱等問題。E 類技術以最小的能量輸出最大的信號，大大提高了功放的效率。通過科學匹配音箱常態功率和峰值功率，采用 1.5 - 2.0 的冗余功率量配置，滿足本項目階梯教室音箱的長時間工作需求。

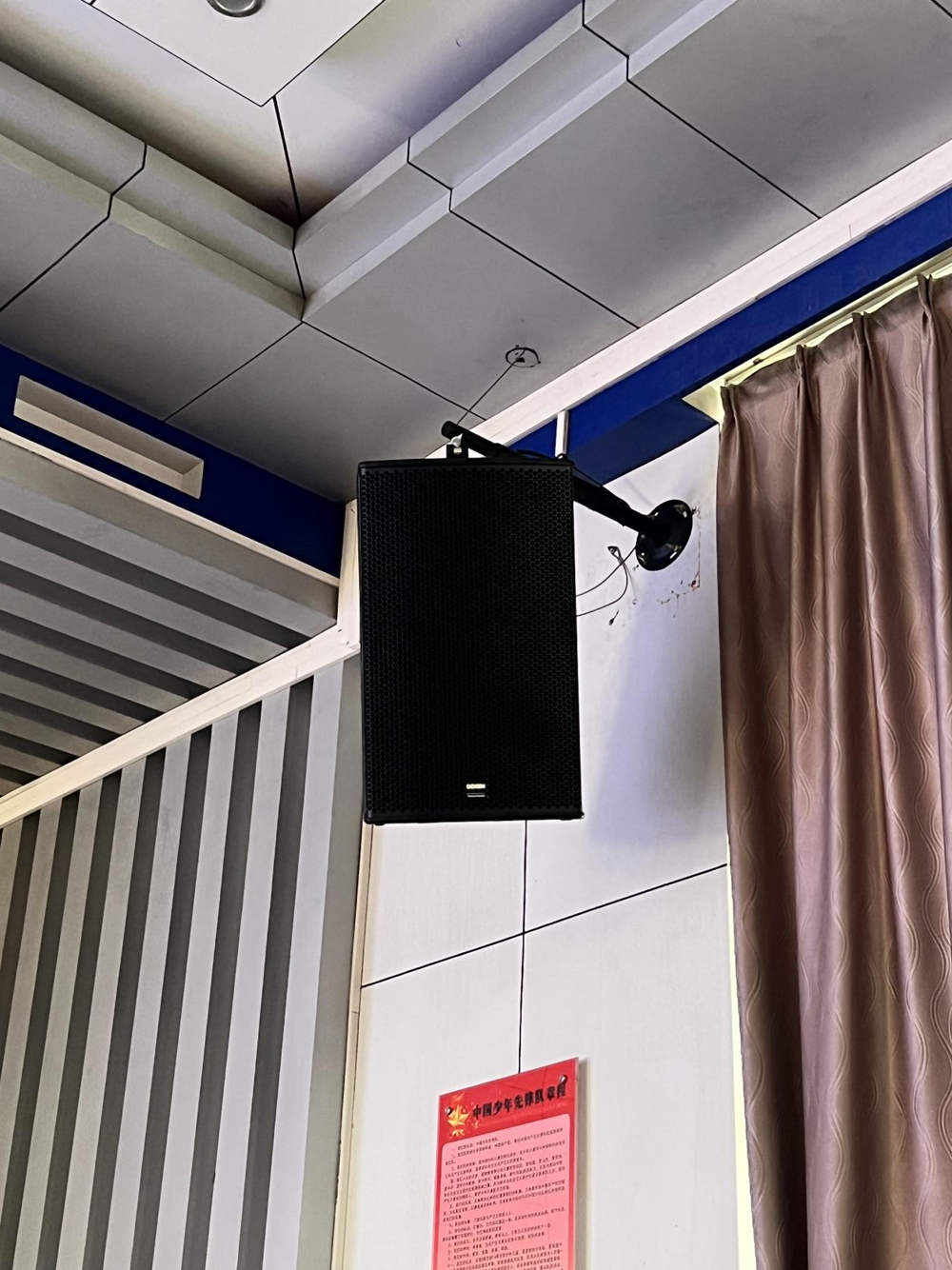

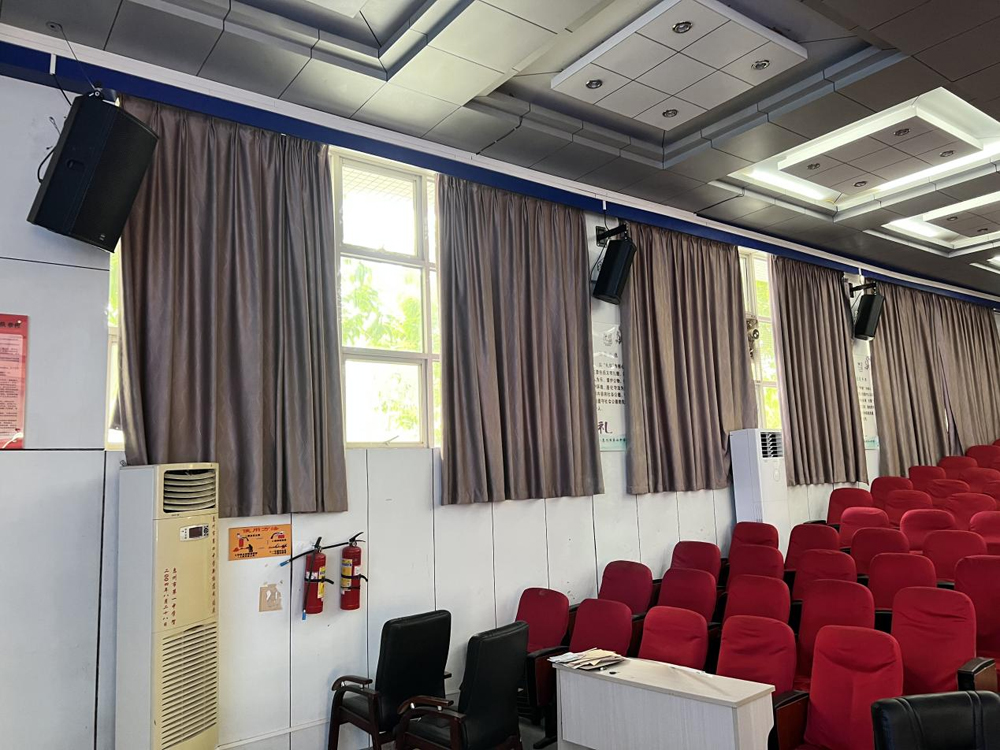

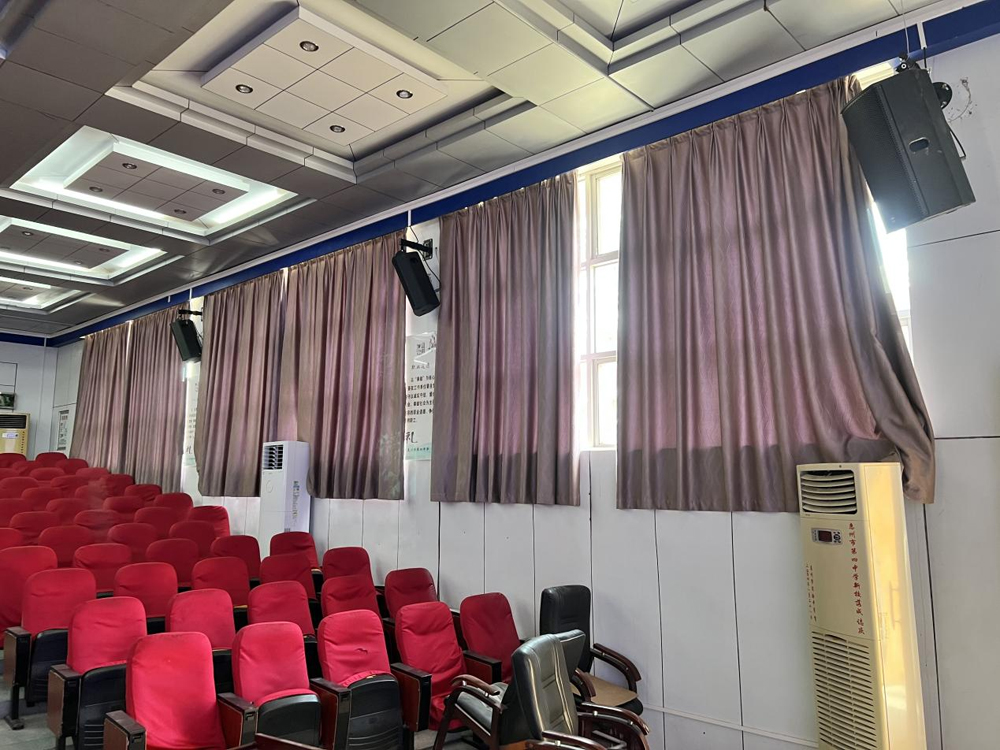

本次階梯教室的音箱安裝點位采用混合式布局。在主擴聲方面，采用 2 只 FLEX T15（15 寸無源內置多功能兩分頻音箱），將主擴聲音箱以壁掛方式安裝于階梯教室前方兩側。在觀眾席的中后方區域，采用 4 只 FLEX T10（10 寸無源內置多功能兩分頻音箱）作為輔助補聲，同樣通過壁掛方式安裝在階梯教室觀眾席中后場位置。這種布局方式使得階梯教室整個觀眾席的聲壓分布均勻，不存在低聲壓區域。在聲音效果方面，人聲明亮且層次豐富，低頻厚實有力，中頻圓潤飽滿，高頻通透清晰，聲音具有良好且自然的方向感。在觀看前方 LED 大屏視頻顯示時，能夠?qū)崿F(xiàn)聲像一致的效果。滿足校方進行各類日常教學授課、學術報告演講、大型教學研討活動的需求，確保階梯教室內各個角落都能清晰地傳遞授課老師或演講人的聲音，保證每個學生都能獲得清晰的講解和視聽效果。
本次我們?yōu)閷W(xué)校階梯教室精心打造了一套集教學演講與文藝演出于一體的音頻擴聲解決方案。該方案得到了校方的高度贊譽；在設計過程中，我們充分挖掘各設備之間的潛力，使其利用效率達到最大化。不僅能夠滿足學校各類日常教學授課、學術報告演講、大型教學研討活動等不同場景的需求，還能完美實現對高品位音質的追求。其聲音效果令人驚艷，人聲明亮且層次豐富，低頻如雷貫耳卻不失厚實有力，中頻圓潤飽滿盡顯細膩質感，高頻通透清晰。聲音方向感良好且自然，清澈而不沉悶，音響效果通透悅耳，為師生帶來極致舒適的聽覺享受。無論是在階梯教室的哪個角落，每一位師生都能清晰、舒適地聽到演講人的聲音，充分滿足了多種教學模式的擴聲需求。
作者：GMX
