陜北高原上的明珠--定邊體育中心公共廣播系統工程！

德勤龍健旗下Thinuna（聲優諾）公共廣播系統成功應用于整個陜西定邊體育場項目！

項目概況：

 定邊，位于陜西省西北部，系陜、甘、寧、蒙四省區交界地，交通便利，商賈云集，經濟交往異常活躍，素有“旱碼頭”之稱。

 定邊體育中心位于定邊縣的高速公路路口旁，是定邊縣政府近年來實施的一項民生工程，占地217畝，總建筑面積41214㎡，可容納觀眾33000人，并有400米國際標準環形跑道，國際標準足球場地，利用看臺下空間設置體育活動館、比賽行政中心等。同時也是配套完善的多功能體育活動中心。它的建成，有效改善人民群眾的健身條件，同時為群眾休閑、文體活動提供重要場所。

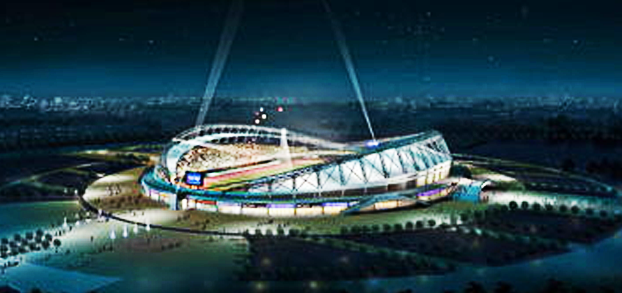

陜西定邊體育場

公共廣播系統的功能需求：

ü  背景音樂廣播

ü  各種公眾信息業務廣播

ü  訓練使用廣播

ü  火災事故的消防廣播

ü  緊急情況下的應急廣播

需求分析：

公共廣播系統覆蓋的范圍包括：公共區域、走廊、觀眾休息區、廣場、車庫、媒體區、運動員及裁判區、運動員休息室，檢錄區及體育場出入口、觀眾席位、足球場、籃球場、中央入口廣場、人文休閑廣場等的廣播系統。檢錄呼叫系統獨立設置。

該系統要求通過預留的消防報警接口和中心消防系統聯動，實現緊急廣播→插播→正常播出優先權的遞減，同時可分區進行呼叫、廣播，并能播放背景音樂。

體育場室內有四層，每層分為兩個區，一個公共區一個辦公區，共分為8個區域，室外分為4個區域，觀眾席分為6個區域，合為18個區域。要求多音源輸入同時播放所有區域包括（觀眾席和室外）同時還要所有區域能夠定時播放背景音樂。設置有消防緊急廣播和一個人工緊急呼叫話筒將消防系統提高到最高級別，兩個服務話筒和音響機房輸入音源,每個話筒可以呼叫相對應的每個區域和播放音樂。要求有主備功放切換功能，當主功放發生故障時候，系統能夠自動將備用功放代替上去，保證背景音樂系統的不間斷穩定運行。

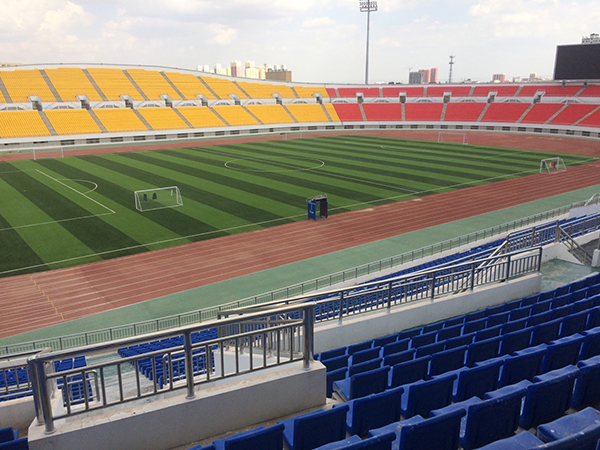

體育場內部

系統設計思路：

ü  結合客戶需求，此項目將采用Thinuna(聲優諾)的VX-8000集成語音疏導系統，加上項目區域眾多，范圍頗廣，VX-8000集成語音疏導系統正好滿足了所有要求。

ü  系統可按室內，室外和觀眾席分區域?qū)崿F(xiàn)播放背景音樂及音量調節。

ü  能在體育場機房進行音源選擇和話筒廣播，通過鍵盤選擇預存語音文件播放信息，能在服務臺對整個體育場進行話筒廣播。

ü  能在機房進行廣播音量的調節。

ü  平時系統播放背景音樂，事故時利用火災事故廣播切換器實現緊急廣播優先使用功能，消防時利用火災事故廣播切換器實現消防廣播優先使用功能。

ü  根據需要設置喇叭，并具有消防優先功能。

故障報警功能。

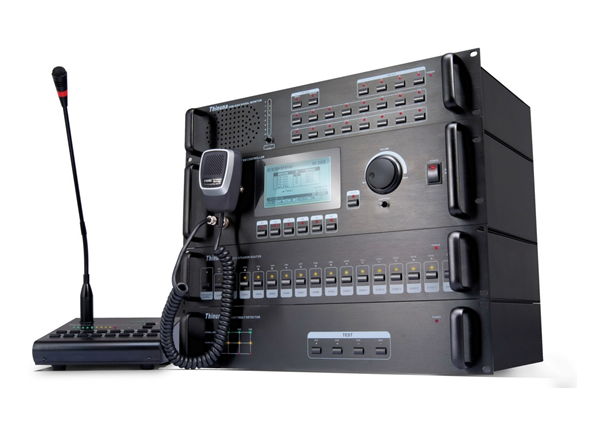

VX-8000語音疏導廣播系統

具體實現功能：

?  對整個體育中心區域進行，背景音樂，業務廣播，消防廣播及人工緊急廣播。

?  場地擴聲系統與公共廣播系統互為音源（需要與專業擴聲系統相配合設計），通過中央控制主機的音源輸入模塊及音源輸出模塊，可以在專業擴聲系統及廣播系統中切換音源。并將信號傳輸?shù)礁鱾€區域。

?  揚聲器及音箱的布置：公共廣播系統：公共走廊，商場，辦公室等地采用6W天花音箱，車庫、樓層外圍通道、體育場出入口及外圍、體育場館區域采用50W兩分頻的音樂號角，全天候設計，頻率響應達到90~20Khz，提高高聲壓的同時，集中聲場指向性，可以得到理想的廣播需求。

?  內場廣播的遠程呼叫：通過配置系統支持的遠程分區話筒工作站，可以遠距離實現對系統的任意分區或者編組進行呼叫。

?  主要功能：

ü  信息宣傳廣播；

ü  播送背景音樂和插播公共尋呼；

ü  定時播放固定的廣播節目、音樂電鈴等；

ü  火災事故和突發性事件的緊急廣播；

ü  可以在不同的區域播放不同的音樂.

?  技術性能達到的主要要求：

ü  揚聲器在播放背景音樂時，能產生輕松、舒適的效果；在緊急廣播時，音量大，聲音洪亮、清晰；

ü  專門設定用于封閉式講話環境的傳聲器，具有自動消除雜音的功能；

ü  系統分五種優先級別：

2  1.  人工緊急廣播；

2  2.  自動火警廣播；

2  3.  遠程話筒工作站；

2  4.  定時廣播；

2  5 . 背景音樂輸入及普通話筒輸入。

ü  音源：CD，F(xiàn)M/AM、卡座、話筒及定時器其他接入；

ü  電腦音樂播放系統：定時播放指定音樂等，同時自動過濾節假日等。

?  消防緊急廣播部分：

ü  消防緊急廣播和背景音樂系統共用一套廣播系統，廣播系統主機設在消防控制中心。

ü  賽場、外圍、公共區域走廊、衛生間、商店、餐廳等場所平時播放背景音樂，當發生火災，自動切換接通消防緊急廣播。

ü  辦公室、會議廳等場所設置若含音量控制器的消防緊急廣播，當發生火災， 自動強行打開音控器并接通消防緊急廣播。

ü  同時，將緊急廣播信號送至場地擴聲系統控制室，在場地及觀眾席播出緊急廣播。

?  業務廣播背景音樂播放部分

ü  根據場館內各個樓層劃分廣播分區的功能要求，對于業務性廣播與背景音樂信號的切換、音源信號分配、信號音量調節、定時器廣播的設置、鐘聲提示以及系統故障檢測等功能，均可由矩陣控制主機編程實現。

ü  各廣播呼叫站可獨立進行廣播，各路音源信號可根據需要分配到各個不同的廣播區，可設立廣播優先控制權，最高優先控制權可控制其它廣播區域的廣播。

ü  本廣播系統要求可實現以下廣播方式：

2  區域廣播：不同區域?qū)崿F(xiàn)區域廣播。辦公區和公共區應分設不同回路,獨立控制。

2  全部廣播：實現整個建筑廣播。

2  編組廣播：對于任意一組區域有目的地進行廣播。

2  定時廣播：設定時間，由控制中心定時對某一區域進行廣播。

2  多信源廣播：多個音源信號，無線電臺廣播、音樂服務器、激光唱機等。

2  消防緊急廣播配置獨立的消防話筒。

?  廣播尋呼

ü  用于業務性廣播，提供尋呼麥克風，內藏高音質咪頭以改善話音或由主機進行制定編組，音質以及語言清晰度。

ü  麥克風呼區按照建筑樓層及其獨立樓層區或進行劃分。區域選擇可單選 、多選或全選。

ü  操作時，選擇所要尋呼的區域，系統將自動中斷被選區域的音樂節目，發出提示樂聲，切入麥克風，播送區域?qū)ず酐溈孙L(fēng)的麥克風。

?  數字均衡處理：對每路節目源設有獨立的音量調節裝置和輸入七段均衡調節，4總線輸出2段均衡調節，以取得不同節目源輸出電平均衡，達到節目切換時音量平滑。

?  監聽功能：設監聽背景音響區域選擇器，可根據需要監聽系統內每一路音源的播放情況，     四總線輸出監聽，或者任意分區功率監聽，以確認系統的工作狀態。

?  功放線路檢測及主備功放自動切換功能

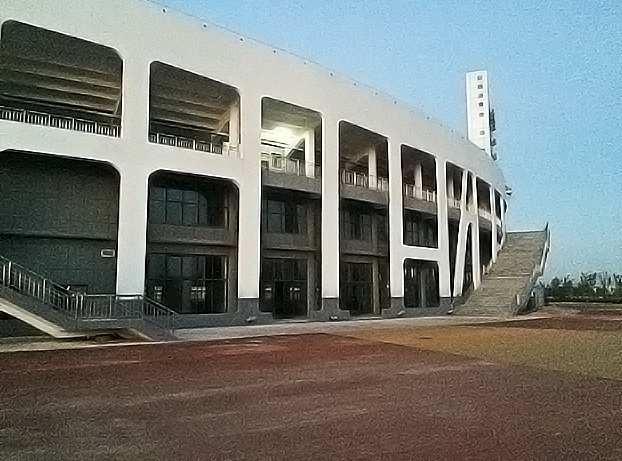

定邊體育場正門

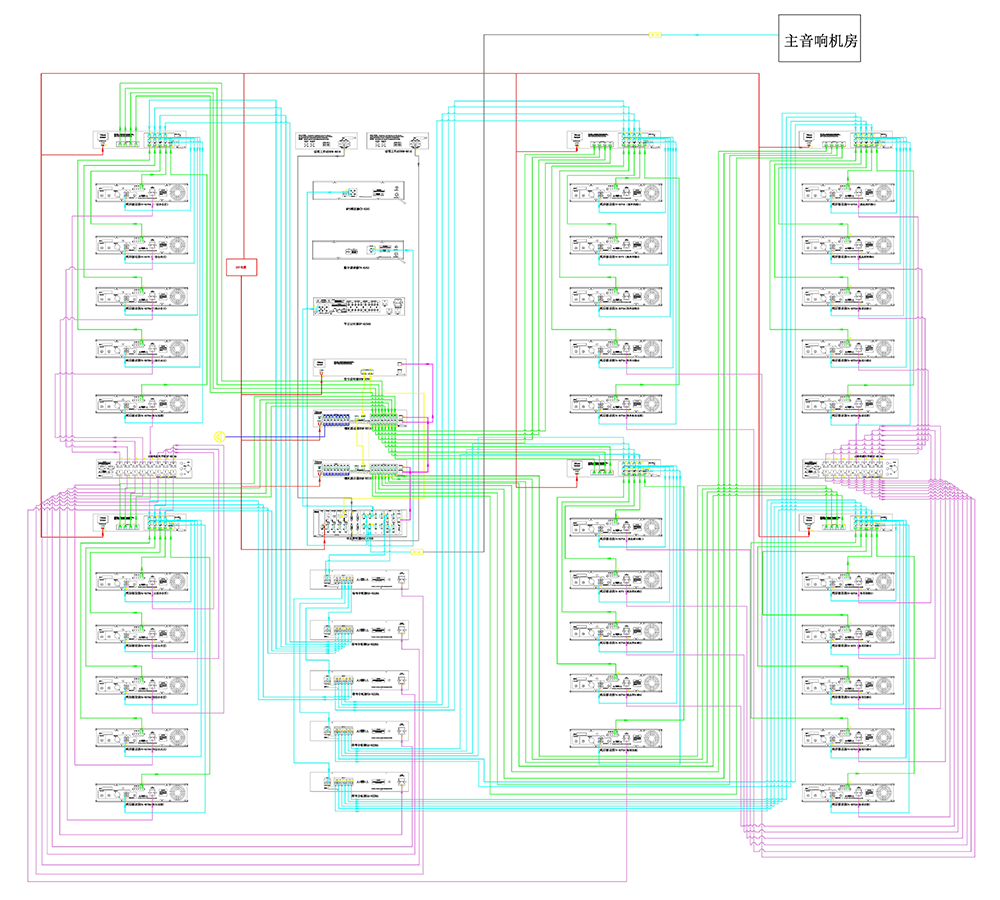

系統信號流程

ü  首先CD、收音、電腦等各音源信號進入中央信號處理器處理后，利用每一個輸入提供的高低音均衡及四總線輸出的七段參量均衡器進行頻率補償；

ü  再經四總線輸出送入定壓功率放大器；功放輸出經主備功放切換，再進入喇叭路由器，輸出接各區喇叭。

ü  產生火警時的工作流程：

2  若出現火警，火警感應器會產生火警信號送到喇叭路由器上的火警信號輸入端子，控制預錄好的火警聲音播放到相關區域，切斷音樂信號，產生警笛信號送入功放；

同時可用中央控制器上邊的緊急話筒筒喊話（話筒上的開關按下時切斷警笛送出的話音）。同時可以按下喇叭路由器上邊的分區選擇開關，選擇其它區域緊急廣播。

作者：HYZ
