功能特點：
采用高分辨率觸控屏，RS485控制端口，USB編程端口，編程簡單容易。
廣泛適合于會議系統、廳堂擴聲、娛樂場所等各類高端應用環境的智能控制。
可實現對音頻信號的音量管理、場景切換、系統開關等各種功能的調節。
采用嵌墻安裝設計，結構緊湊、安裝方便、操作簡單。
虛擬串口屏：上位機集成了“虛擬串口屏”，開發者無需硬件，直接Keil與虛擬串口屏綁定調試
組態控件：支持按鈕、文本、下拉菜單、進度條、儀表、動畫、二維碼、曲線和數據記錄控件等
系統鍵盤：內置虛擬數字、字符鍵盤，支持中英文輸入法
協議類型：大彩指令集/MODBUS指令集/三菱協議/自定義指令，默認出廠大彩指令集
數據存儲：內置128K數據存儲單元
數據記錄：支持數據記錄控件內容導出到SD卡
遠程升級：支持屏幕固件或圖片工程網絡遠程升級
圖層技術：系統內置8個顯示圖層，切換速度更快
多語言功能：出廠可預置10種以上全球任意國家語言，一鍵切換用戶所需語言，無需多套美工
邏輯運算處理：上位機內嵌MiniC編譯器，支持C語言邏輯運算（僅MODBUS協議版本支持）
技術參數
型號 | DAP-WP1 |
核心處理器 | Cortex-M3 +高速FPGA，雙核處理器 |
操作系統 | 無操作系統，上電即運行，F(xiàn)PGA純硬件顯示驅動 |
尺寸 | 3.5寸 |
分辨率 | 320*240 |
顏色 | 64K色，16位RGB |
電壓 | 5-26V |

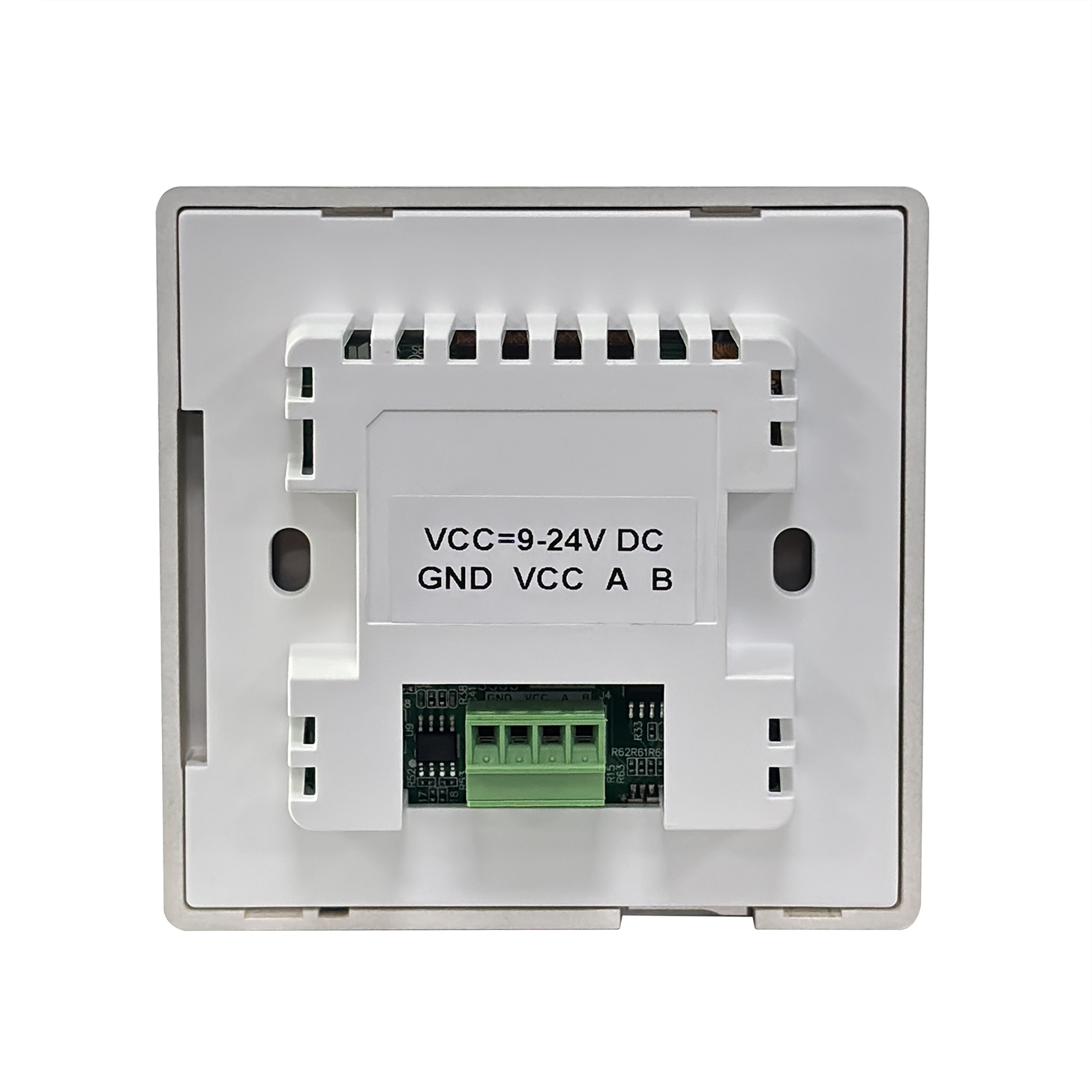

通訊接口 | RS485 |
字庫 | 10MB字庫空間，內置常用ASCII、GBK和GB2312字庫，可自定義任意電腦字體顯示或UNICODE字庫顯示 |
圖片存儲 | 1Gbit,支持任意大小圖片存儲，累加可存儲778張全屏圖片 |
圖片下載 | 支持USB/SD卡/UART下載，研發推薦USB下載，生產建議SD下載 |
外部鍵盤 | 不支持外擴矩陣鍵盤 |
實時時鐘(RTC) | 不支持倒計時、定時器、年月日等時間顯示 |
屏有效顯示尺寸 | 69.0mm×51.5mm |
產品尺寸 | 86.0mm×86.0mm×27.5mm |
配套上位機軟件 | VisualTFT |
聲音播放 | 不支持 |
視頻播放 | 不支持 |
觸控類型 | 電阻觸摸屏 |
觸控方式 | 單點觸摸 |
透光率 | 80%以上 |
觸控次數 | 最少80萬次 |
工作溫度 | -20～+70℃ |
震動測試 | 10 to 25Hz(X,Y,Z方向 2G 30分鐘) |
ESD測試 | Air=±8KV，Contact=±4KV (最低常規指標) |
高低溫測試 | –25～+80℃ |
EMI測試 | CLASS B等級 |
顯示器類型 | TFT液晶屏 |
亮度 (cd/m2) | 300 |
背光燈管 | LED |
背光燈壽命（平均） | >20,000 小時 |
對比度 | 300：1 |
視角（L/R/T/B） | 70/70/50/70 |
功能特點：
采用高分辨率觸控屏，RS485控制端口，USB編程端口，編程簡單容易。
廣泛適合于會議系統、廳堂擴聲、娛樂場所等各類高端應用環境的智能控制。
可實現對音頻信號的音量管理、場景切換、系統開關等各種功能的調節。
采用嵌墻安裝設計，結構緊湊、安裝方便、操作簡單。
虛擬串口屏：上位機集成了“虛擬串口屏”，開發者無需硬件，直接Keil與虛擬串口屏綁定調試
組態控件：支持按鈕、文本、下拉菜單、進度條、儀表、動畫、二維碼、曲線和數據記錄控件等
系統鍵盤：內置虛擬數字、字符鍵盤，支持中英文輸入法
協議類型：大彩指令集/MODBUS指令集/三菱協議/自定義指令，默認出廠大彩指令集
數據存儲：內置128K數據存儲單元
數據記錄：支持數據記錄控件內容導出到SD卡
遠程升級：支持屏幕固件或圖片工程網絡遠程升級
圖層技術：系統內置8個顯示圖層，切換速度更快
多語言功能：出廠可預置10種以上全球任意國家語言，一鍵切換用戶所需語言，無需多套美工
邏輯運算處理：上位機內嵌MiniC編譯器，支持C語言邏輯運算（僅MODBUS協議版本支持）
技術參數
型號：DAP-WP1
核心處理器： Cortex-M3 +高速FPGA，雙核處理器
操作系統：無操作系統，上電即運行，F(xiàn)PGA純硬件顯示驅動
尺寸：3.5寸
分辨率：320*240
顏色：64K色，16位RGB
電壓：5-26V
通訊接口：RS485
字庫：10MB字庫空間，內置常用ASCII、GBK和GB2312字庫，可自定義任意電腦字體顯示或UNICODE字庫顯示
圖片存儲：1Gbit,支持任意大小圖片存儲，累加可存儲778張全屏圖片
圖片下載：支持USB/SD卡/UART下載，研發推薦USB下載，生產建議SD下載
外部鍵盤：不支持外擴矩陣鍵盤
實時時鐘(RTC)：不支持倒計時、定時器、年月日等時間顯示
屏有效顯示尺寸：69.0mm×51.5mm
產品尺寸：86.0mm×86.0mm×27.5mm
配套上位機軟件：VisualTFT
聲音播放：不支持
視頻播放：不支持
觸控面板
觸控類型：電阻觸摸屏
觸控方式：單點觸摸
透光率：80%以上
觸控次數：最少80萬次
環境與認證
工作溫度：-20～+70℃
震動測試：10 to 25Hz(X,Y,Z方向 2G 30分鐘)
ESD測試：Air=±8KV，Contact=±4KV (最低常規指標)
高低溫測試：–25～+80℃
EMI測試：CLASS B等級
認證：ROHS、 CE認證
LCD顯示器
顯示器類型：TFT液晶屏
亮度 (cd/m2)：300
背光燈管：LED
背光燈壽命（平均）：>20,000 小時
對比度：300：1
視角（L/R/T/B）：70/70/50/70
