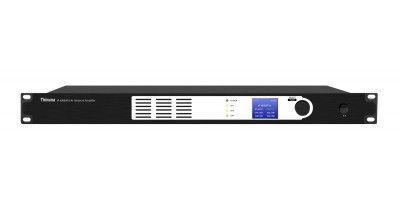

Thinuna IP-4300AP III AI/IP-4600AP III AI智慧網絡功放（兩主兩備）

IP-4300AP III AI及IP-4600AP III AI智慧網絡功放（兩主兩備）是IP-9600 III網絡廣播系統中新成員，是Thinuna開發工程師專門為機場廣播及軌道交通廣播系統而開發的系列新設備。解決以住機場廣播及軌道交通廣播系統中遇到難點，痛點。沿用高度僅1U的省空間家族式設計，采用高性能DPS模塊設計方案，本機內嵌式系統穩定可靠，自帶多種控制接口適用不同應用場景，功放采用雙主用備結構，切換時間極短，各種特色反饋功能讓機房主機及時了解現場情況，保障系統的正常運行；同時主控系統提供開放接口，可根據開放協議二次開發與不同平臺對接，應用范圍廣。

產品說明

1. 自帶雙網口;任何有以太網口的地方均可接入, 可接受服務器及其它IP網絡設備的訪問與控制;

2. 網絡故障自我診斷, 網絡及服務狀態顯示;可兼容SIP協議，Onvif協議。

3.  可將網絡上數字音頻信號轉換為模擬音頻信號;同時帶兩路本地線路輸入；

4. 主備獨立雙通道數字定壓功放，主備功放自帶時序上電功能，避免沖擊電流。

5. 自帶3個無源觸點輸入，其中1個專用于應急廣播激活；2個可以關聯不同的音頻廣播屬性，如消防廣播激活，本地線路輸入激活等。

6.每個通道2個可編程繼電器控制輸出（NO/NC）,當特定廣播模式時，可觸發外圍設備聯動，如站臺播音時觸發PIS系統關閉音量，或者當判斷揚聲器線路發生故障時，自動啟用奇偶線路切換等。

7.自帶2個RS422通訊接口，附帶12VDC供電，用于連接輔助設備;

8. 自帶揚聲器線路檢測功能：設備內置線路檢測電路，可自動檢測揚聲器線路的短路，斷路和接地故障，并根據故障特性（短路及接地時），自動切斷揚聲器線路與功放的連接。

9.自帶揚聲器線路功率檢測反饋，能實時檢測線路負載情況，監測線路是否過載。

10. 自帶功放檢測及備份功能, 網絡可以實時監控功放狀態;時實檢測功放模塊的工作狀態，當偵測到功放模塊故障后，揚聲器線路自動切換到備用功放上，切換時間小于50ms；

11.設備音頻播放及管理核心部件采用高性能DSP模塊，內置雙通道音頻編解碼芯，嵌入式系統。

12.內置512Mb閃存芯片，可通過FTP協議遠程下載存儲語音信息內容。

13. 內置功放輸出監聽揚聲器;可任意選擇本機通道進行監聽，監聽音量單獨可調；同時帶功放輸出采集功能，能在機房尋呼主機上實時監聽功放輸出情況。

14. 工作信號燈指示, 本地音量控制, 彩色顯示屏;

15. 可以本地配置網絡參數。

技術參數:

型號：IP-4300AP III AI

網絡接口：標準RJ45, 10M/100M雙網口, 網口自帶升級功能

支持協議：TCP,UDP,IGMP,ICMP,ARP

音頻格式：PCM(無壓縮格式),ADPCM,MP3

總線：2個RS422通訊接口，附帶12VDC供電，用于連接輔助設備

待機：無信號2分鐘自動待機

斷網重啟恢復時間：小于1秒

網絡延時：文件播放: 小于50ms, 實時講話: 小于100ms

傳輸速率：10/100Mbps

音頻模式：網絡數據包，本地模擬輸入，本地文件播放

頻率響應：100Hz~20KHz

諧波失真：≤0.3%

信噪比：>90dB

主功放：雙通道300W數字定壓功放

備用功放：雙通道300W數字定壓功放

額定功率：1200W

功耗：無負載時≤60W、滿負載工作時≤1320W

控制輸入：3個無源觸點輸入，其中1個為應急廣播觸發專用；另外2個作為消防報警信號輸入使用，也可以作特定廣播功能的觸發激活輸入

控制輸出：每個通道2個無源斷電器輸出（可承受10A250V）

本地線路輸入接口：兩路RCA輸入，輸入電平：0dBu

應急廣播線路輸入接口：平衡輸入，輸入電平：0dBu，阻抗：600歐

應急廣播線路輸出接口：平衡輸出，輸出電平：0dBu，阻抗：600歐

工作溫度：-20℃～+60℃

工作濕度：10%～90%

輸入電源：AC220V/50Hz AC110V/60Hz

產品尺寸：482(W) × 44(H) × 360(D)(mm)

重量：6.2kg

型號：IP-4600AP III AI

網絡接口：標準RJ45, 10M/100M雙網口, 網口自帶升級功能

支持協議：TCP,UDP,IGMP,ICMP,ARP

音頻格式：PCM(無壓縮格式),ADPCM,MP3

總線：2個RS422通訊接口，附帶12VDC供電，用于連接輔助設備

待機：無信號2分鐘自動待機

斷網重啟恢復時間：小于1秒

網絡延時：文件播放: 小于50ms, 實時講話: 小于100ms

傳輸速率：10/100Mbps

音頻模式：網絡數據包，本地模擬輸入，本地文件播放

頻率響應：100Hz~20KHz

諧波失真：≤0.3%

信噪比：>90dB

主功放：雙通道600W數字定壓功放

備用功放：雙通道600W數字定壓功放

額定功率：2400W

功耗：無負載時≤80W、滿負載工作時≤2640W

控制輸入：3個無源觸點輸入，其中1個為應急廣播觸發專用；另外2個作為消防報警信號輸入使用，也可以作特定廣播功能的觸發激活輸入

控制輸出：每個通道2個無源斷電器輸出（可承受10A250V）

本地線路輸入接口：兩路RCA輸入，輸入電平：0dBu

應急廣播線路輸入接口：平衡輸入，輸入電平：0dBu，阻抗：600歐

應急廣播線路輸出接口：平衡輸出，輸出電平：0dBu，阻抗：600歐

工作溫度：-20℃～+60℃

工作濕度：10%～90%

輸入電源：AC220V/50Hz AC110V/60Hz

產品尺寸：482(W) × 44(H) × 360(D)(mm)

重量：6.5kg
