功能特點：

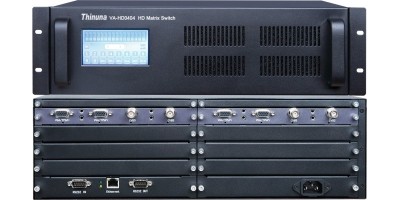

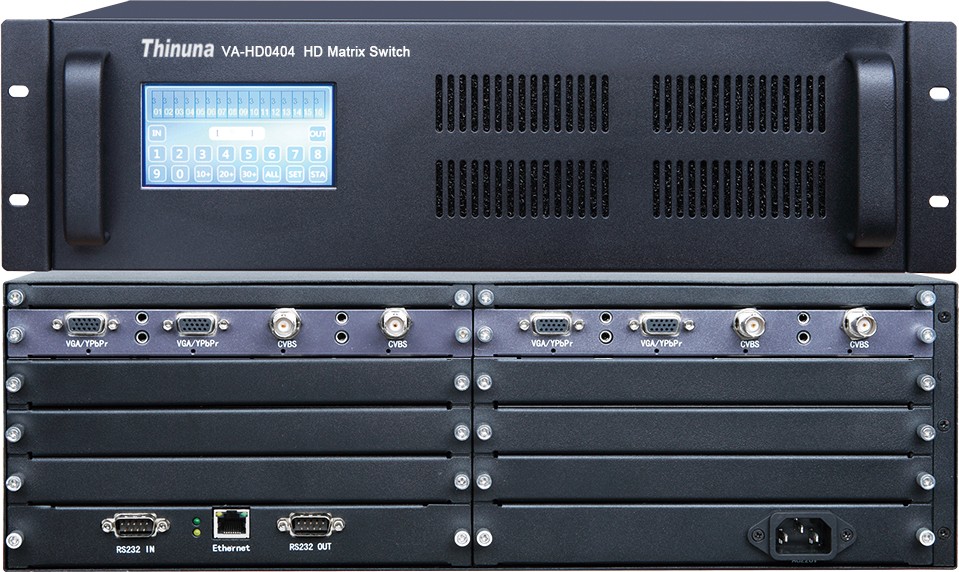

VA-HD0404是一款新型無縫混合切換矩陣，徹底克服了傳統矩陣的缺點，切換過程中無閃爍、無黑屏、無延時、無信號中斷。并且實現了CVBS、VGA、YPbPr、HDMI、DVI、SDI等任意信號輸入輸出。主要應用于會議系統、遠程教育、教學錄播、遠程培訓、庭審系統、遠程醫療、應急指揮系統等要求極高清晰度及多種輸入輸出類型的場合。
采用標準插卡式工業機箱，任意更換信號口，采用4路/卡，輸入輸出信號源格式自由選配。
前面板使用4.3寸彩色觸摸屏進行控制切換
輸入卡支持HDMI、DVI、VGA，SDI，CVBS和YPbPr。
輸出卡支持HDMI、DVI、VGA，SDI和YPbPr。
HDMI/DVI接口兼容HDMI1.3、HDMI1.4和DVI1.0。
支持HDCP1.2，支持藍光播放器，支持DeepColor，自動EDID配置。
支持CVBS、VGA和YPbPr模擬輸入數字化處理，ADC最高采樣頻率205Mhz,內部圖像處理24-bit處理，色彩還原真實，VGA最高支持1920*1200 60Hz。
支持CVBS輸入集成高級3D自適應梳狀濾波器和去隔行處理，自動PAL，NTSC制式識別；
SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準；
可自適應分辨率，也可設置單獨輸出通道分辨率，適應不同顯示設備；
單路帶寬最大10Gbps，不同信號切換時間＜100ms；
支持模擬音頻輸入和輸出，支持SDI音頻加解嵌（SMPTE291）
支持RS232級聯控制，開放控制協議，方便第三方串口控制，支持?jǐn)嚯姮F(xiàn)場保護及場景設置。 可設置RS232通訊串口接收中控系統或電腦發送的指令，當接收到VA-HD01高清云臺攝像機Pelco/D和VISCA協議時也會根據協議當中的地址碼不同而自動進行通道切換至第一通道輸出 。
多風扇散熱處理，支持7*24小時長時間待機。
技術參數：
型號 | VA-HD0404 |
視頻輸入信號 | HDMI、DVI、VGA，SDI，CVBS和YPbPr(可選) |
視頻輸出信號 | HDMI、DVI、VGA，SDI和YPbPr(可選) |
模擬音頻輸入 | 3.5mm立體聲插座(可選) |
模擬音頻輸出 | 3.5mm立體聲插座(可選) |
通訊輸入接口 | RS-232 IN |
通訊輸出接口 | RS-232 OUT |
網絡接口 | 10/100M以太網 |
電源 | 230VAC±10% |
尺寸 | 482（W）×430（D）×132（H）mm |
重量 | 10Kg |
功能特點：
VA-HD0404是一款新型無縫混合切換矩陣，徹底克服了傳統矩陣的缺點，切換過程中無閃爍、無黑屏、無延時、無信號中斷。并且實現了CVBS、VGA、YPbPr、HDMI、DVI、SDI等任意信號輸入輸出。主要應用于會議系統、遠程教育、教學錄播、遠程培訓、庭審系統、遠程醫療、應急指揮系統等要求極高清晰度及多種輸入輸出類型的場合。
采用標準插卡式工業機箱，任意更換信號口，采用4路/卡，輸入輸出信號源格式自由選配。
前面板使用4.3寸彩色觸摸屏進行控制切換
輸入卡支持HDMI、DVI、VGA，SDI，CVBS和YPbPr。
輸出卡支持HDMI、DVI、VGA，SDI和YPbPr。
HDMI/DVI接口兼容HDMI1.3、HDMI1.4和DVI1.0。
支持HDCP1.2，支持藍光播放器，支持DeepColor，自動EDID配置。
支持CVBS、VGA和YPbPr模擬輸入數字化處理，ADC最高采樣頻率205Mhz,內部圖像處理24-bit處理，色彩還原真實，VGA最高支持1920*1200 60Hz。
支持CVBS輸入集成高級3D自適應梳狀濾波器和去隔行處理，自動PAL，NTSC制式識別；
SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準；
可自適應分辨率，也可設置單獨輸出通道分辨率，適應不同顯示設備；
單路帶寬最大10Gbps，不同信號切換時間＜100ms；
支持模擬音頻輸入和輸出，支持SDI音頻加解嵌（SMPTE291）
支持RS232級聯控制，開放控制協議，方便第三方串口控制，支持?jǐn)嚯姮F(xiàn)場保護及場景設置。 可設置RS232通訊串口接收中控系統或電腦發送的指令，當接收到VA-HD01高清云臺攝像機Pelco/D和VISCA協議時也會根據協議當中的地址碼不同而自動進行通道切換至第一通道輸出 。
多風扇散熱處理，支持7*24小時長時間待機。
技術參數：
型號 : VA-HD0404
視頻輸入信號 : HDMI、DVI、VGA，SDI，CVBS和YPbPr(可選)
視頻輸出信號 : HDMI、DVI、VGA，SDI和YPbPr(可選)
模擬音頻輸入 : 3.5mm立體聲插座(可選)
模擬音頻輸出 : 3.5mm立體聲插座(可選)
通訊輸入接口 : RS-232 IN
通訊輸出接口 : RS-232 OUT
網絡接口 : 10/100M以太網
電源 : 230VAC±10%
尺寸 : 482（W）×430（D）×132（H）mm
重量 : 10Kg
