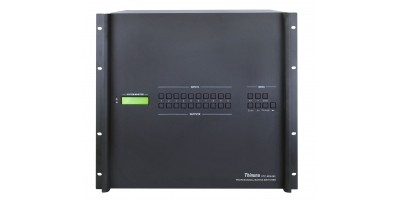

XTP-HD6464是一款64進64出的無縫混合插卡矩陣，采用嵌入式純硬件架構設計，產品穩定可靠，切換信號無丟失、無延時，是Pro AV級高性能音視頻混合插卡矩陣。矩陣采用模塊化設計，可兼容HDMI, DVI, VGA, SDI, AV, HDBaseT, 光纖共7種信號1080P無縫切換板卡，兼容普通4K*2K信號卡有HDMI, HDBaseT及光纖共3種，可滿足實際項目接口多樣化，復雜程度高的市場需求，可應用于學校課室、會議室等多種領域，是國內一款高實用性的產品。
XTP-HD6464是一款64進64出的無縫混合插卡矩陣，采用嵌入式純硬件架構設計，產品穩定可靠，切換信號無丟失、無延時，是Pro AV級高性能音視頻混合插卡矩陣。矩陣采用模塊化設計，可兼容HDMI, DVI, VGA, SDI, AV, HDBaseT, 光纖共7種信號1080P無縫切換板卡，兼容普通4K*2K信號卡有HDMI, HDBaseT及光纖共3種，可滿足實際項目接口多樣化，復雜程度高的市場需求，可應用于學校課室、會議室等多種領域，是國內一款高實用性的產品。
功能特點：
矩陣箱體配置輸入/輸出信號卡的模塊化矩陣主機，最大支持64x64路的音視頻信號切換卡接口，支持熱插拔；
采用FPGA架構，內部自建核心運算機制，無內嵌操作系統；
總線交換技術，每路信號采用單獨通道進行傳輸，保證所有信號圖像的實時顯示；
倍頻倍線技術，對圖像信號進行倍線縮放、倍頻增強顯示；

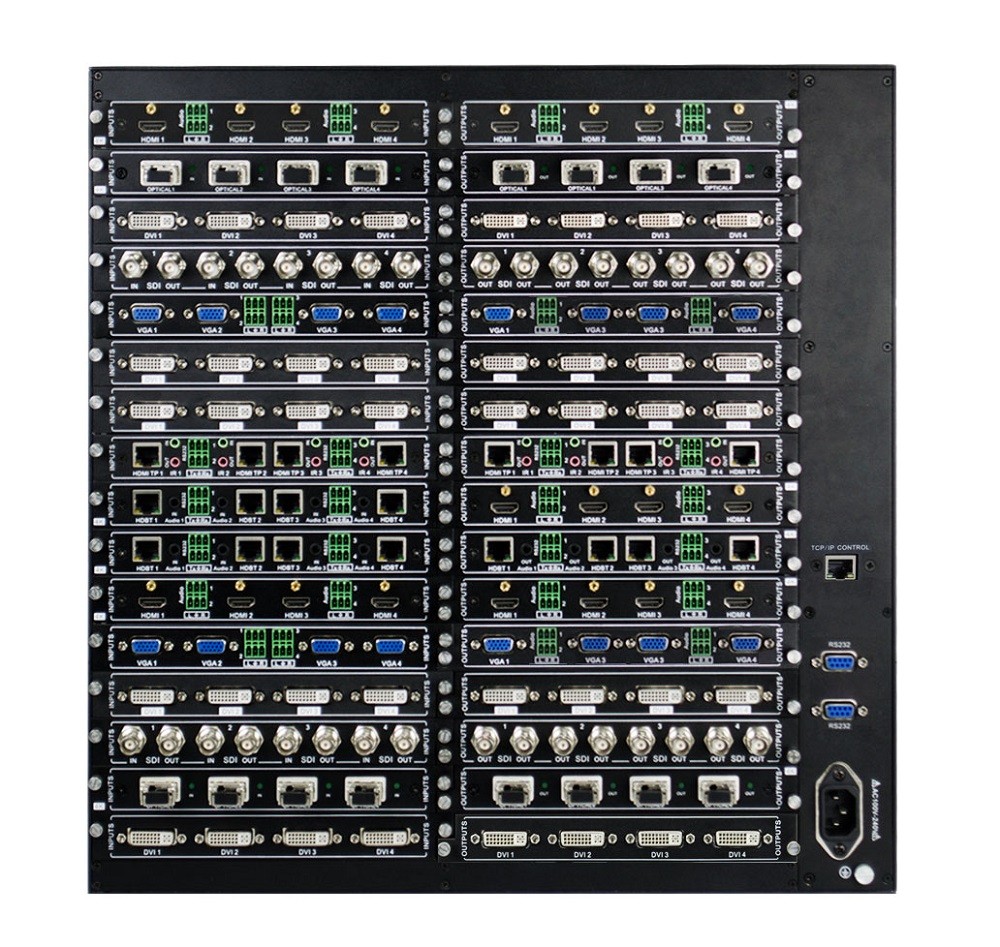

每張板卡含有4路信號接口，支持CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI、HDBaseT、Optical等信號無縫任意輸入輸出切換傳輸；
支持HDMI1.4a標準，最高支持4K分辨率輸入輸出切換，兼容HDCP，支持內置EDID管理和手動EDID學習功能；
HDMI信號輸入兼容HDCP，支持HDMI內嵌音頻傳輸，有獨立外接音頻接口，實現輸入卡4路音頻信號手動加嵌；
HDMI信號輸出支持HDMI內嵌音頻傳輸，有獨立外接音頻接口，實現輸出卡4路模擬音頻信號手動解嵌；
在HDMI/DVI模式下支持內嵌音頻傳輸，支持CVBS(兼容N制式和PAL制式)、YPbPr、VGA、DVI、HDMI信號輸入，具有自動倍線功能；
在HDMI/DVI模式下支持內嵌音頻傳輸，支持手動設置CVBS（支持N制式和PAL制式選擇）、YPbPr、VGA、DVI、HDMI信號輸出；
具有SDI環出功能，支持內嵌音頻傳輸，支持SD/3G/HD-SDI信號輸入；
具有SDI環出功能，支持內嵌音頻傳輸，支持3G/HD-SDI信號輸出；
VGA信號輸入板卡支持音頻同步輸入功能，支持CVBS、YPbPr、VGA、RGB信號輸入，支持N制式和PAL制式調節；
自動識別N制式和PAL制式，具有自動倍線功能（最高可倍線至1920*1200），具有伴隨音頻輸入可實現音視頻同步切換；
支持手動設置N制式和PAL制式輸出和手動關閉開啟輸出視頻對應音頻輸出功能；
HDMI信號輸入輸出卡最高支持4K信號輸入輸出，兼容HDCP，支持HDMI內嵌音頻傳輸，有獨立外接音頻接口，實現輸入卡4路音頻信號手動加嵌和輸出卡4路模擬音頻信號手動解嵌；
HDBaseT信號輸入輸出卡可與同樣芯片的傳輸器進行對接傳輸，具有RS232接口，傳輸雙向RS232控制信號，具有獨立外接音頻接口，實現輸入卡4路音頻信號手動加嵌和輸出卡4路模擬音頻信號手動解嵌，最高支持4K信號輸入輸出；
Optical信號輸入輸出卡與同樣芯片的傳輸器進行對接傳輸，最高支持4K信號輸入輸出，具有連接狀態指示燈；
支持當前設備輸入輸出通道狀態查詢功能；
支持10個場景保存和調用功能，支持群切功能；
控制方式支持前面板按鍵、遙控器、RS-232串行通訊、LAN網絡控制等多種控制方式，支持本地和遠端（中控&軟件）控制方式，根據需要鎖定前面板以防誤操作；
矩陣主機及信號板卡滿足長時間無故障滿負荷連續工作，連續運行時間7*24小時不斷電運行；
斷電不丟失參數和功能設置；
技術參數：
型號 | XTP-HD6464 |
控制部件： | |
串行控制口 | DB9 （9針）RS232母頭連接器 |
針腳配置 | 2-TX, 3-RX, 5-GND |
面板機箱結構 | 可插拔信號卡 |

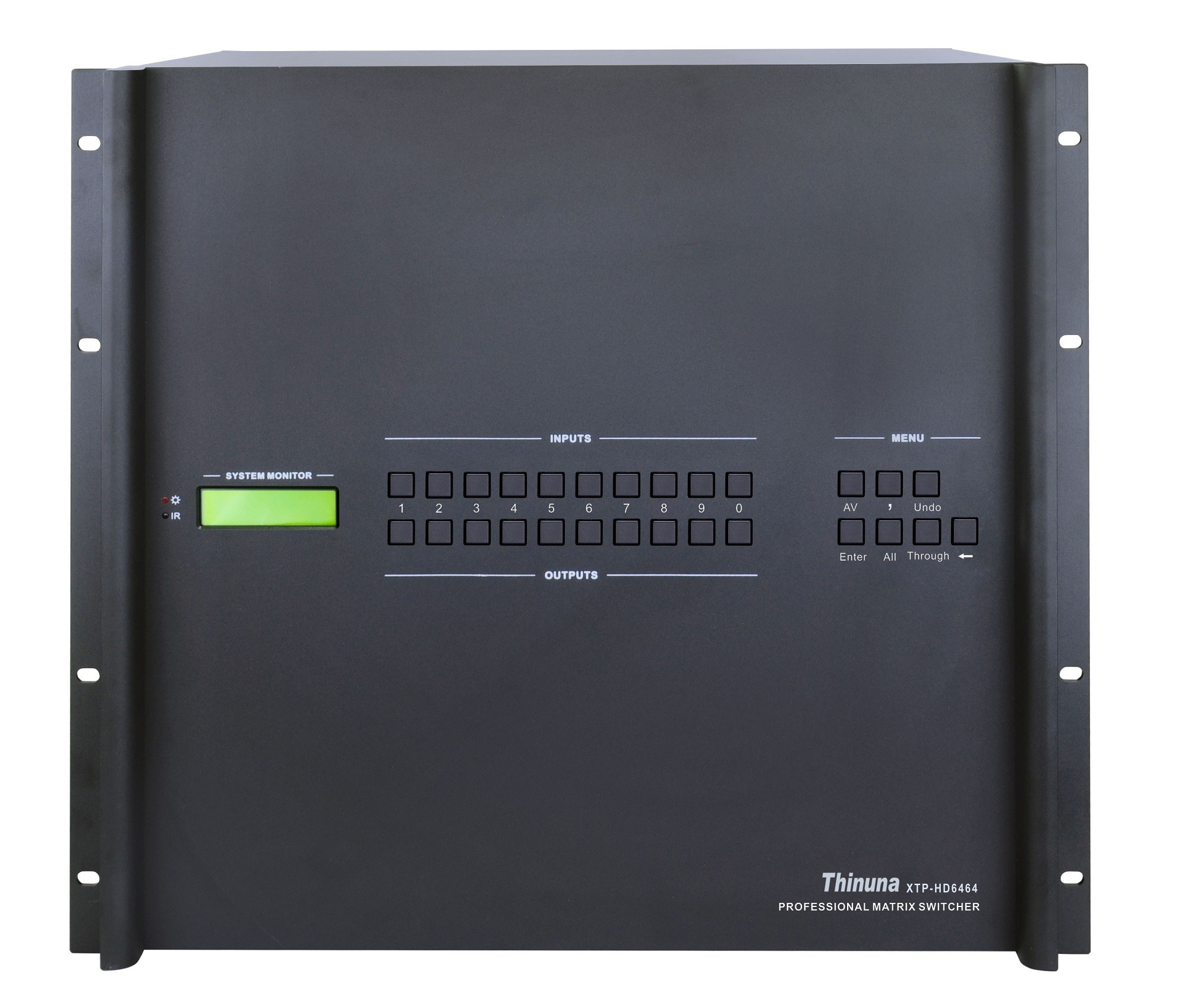

前面板控制 | 按鍵 |
協議 | TCP/IP |
常規： | |
電源 | 100 - 240VAC, 50/60Hz |
空載功耗 | 116W |
相對濕度 | 10%～90% |
工作溫度 | 0℃～+50℃ |
機箱尺寸 | 不帶掛耳：437x317x444mm(10U) 帶掛耳：483x317x444mm(10U) |
型號 : XTP-HD6464
控制部件：
串行控制口 : DB9 （9針）RS232母頭連接器
針腳配置 : 2-TX, 3-RX, 5-GND
面板機箱結構 : 可插拔信號卡
前面板控制 : 按鍵
協議 : TCP/IP
常規：
電源 : 100 - 240VAC, 50/60Hz
空載功耗 : 116W
相對濕度 : 10%～90%
工作溫度 : 0℃～+50℃
機箱尺寸 : 不帶掛耳：437x317x444mm(10U)
帶掛耳：483x317x444mm(10U)
