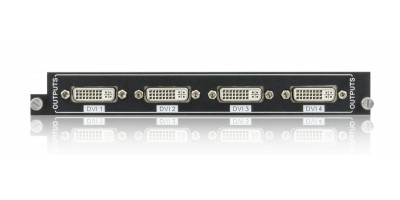

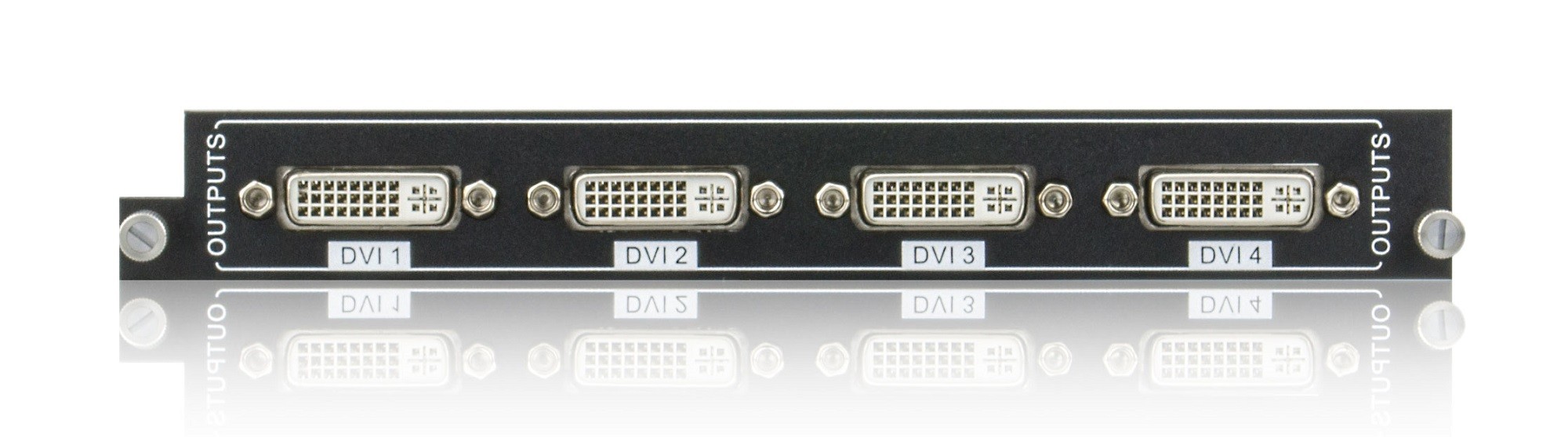

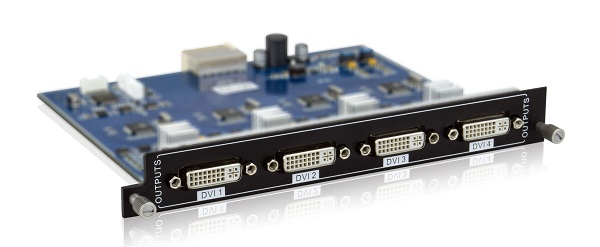

XTP-DS-4OUT是一款多功能信號輸出卡，具有4路DVI信號輸出接口，兼容HDMI1.3和HDCP1.4標準。 功能特點：輸出信號：4路DVI信號；?支持調節輸出分辨率，支持最大分辨率 1080P@60Hz；支持EDID、DDC和HDCP管理；支持五種信號包括：DVI, HDMI, C-VIDEO, VGA, YPBPR。最高數據速率4.95Gbit/s； 技術
XTP-DS-4OUT是一款多功能信號輸出卡，具有4路DVI信號輸出接口，兼容HDMI1.3和HDCP1.4標準。
功能特點：
輸出信號：4路DVI信號；
支持調節輸出分辨率，支持最大分辨率 1080P@60Hz；
支持EDID、DDC和HDCP管理；
支持五種信號包括：DVI, HDMI, C-VIDEO, VGA, YPBPR。
最高數據速率4.95Gbit/s；
技術參數：
型號 | XTP-DS-4OUT |
輸出信號卡： | |
輸出信號 | 4 路DVI 信號 |
輸出連接器 | 母端口DB24+5 |
輸出電平 | T.M.D.S 2.9V～3.3V |
頻率響應（輸出阻抗） | 75Ω |
功耗 | 6W |
常規： | |
增益 | 0 dB |
頻帶寬 | 340MHz(10.2Gbit/s) |
視頻信號 | DVI，HDMI，VGA， |
輸出音頻格式 | 內嵌音頻支持PCM、Dolby Digital、DTS、 DTS-HD格式，外接音頻支持PCM格式 |
音頻采樣率 | 32K，44.1K，48K，88.2K，96K，176.4K，192K |
最大時間延遲 | 5nS(±1nS) |
數據類型 | 8bit |
串?dāng)_ | <-50dB@5MHz |
切換速率 | 200ns(最大值)串?dāng)_ |
EDID 和DDC 管理 | 支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用DVI 和HDMI 的標準 |
HDCP管理 | 支持高帶寬數碼內容保護（HDCP）， 使用DVI和HDMI1.3標準 |
傳輸距離 | 1080p≤10m(請使用優質線材) |
工作溫度 | 0℃～+50℃ |
相對濕度 | 10%～90% |
型號 : XTP-DS-4OUT
輸出信號卡：
輸出信號 : 4 路DVI 信號
輸出連接器 : 母端口DB24+5
輸出電平 : T.M.D.S 2.9V～3.3V
頻率響應（輸出阻抗） : 75Ω
功耗 : 6W
常規：
增益 : 0 dB
頻帶寬 : 340MHz(10.2Gbit/s)
視頻信號 : DVI，HDMI，VGA，
C-VIDEO，YPbPr
輸出音頻格式 : 內嵌音頻支持PCM、Dolby Digital、DTS、
DTS-HD格式，外接音頻支持PCM格式
音頻采樣率 : 32K，44.1K，48K，88.2K，96K，176.4K，192K
最大時間延遲 : 5nS(±1nS)
數據類型 : 8bit
串?dāng)_ : <-50dB@5MHz
切換速率 : 200ns(最大值)串?dāng)_
EDID 和DDC 管理 : 支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用DVI 和HDMI 的標準
HDCP管理 : 支持高帶寬數碼內容保護（HDCP），
使用DVI和HDMI1.3標準
傳輸距離 : 1080p≤10m(請使用優質線材)
工作溫度 : 0℃～+50℃
相對濕度 : 10%～90%
