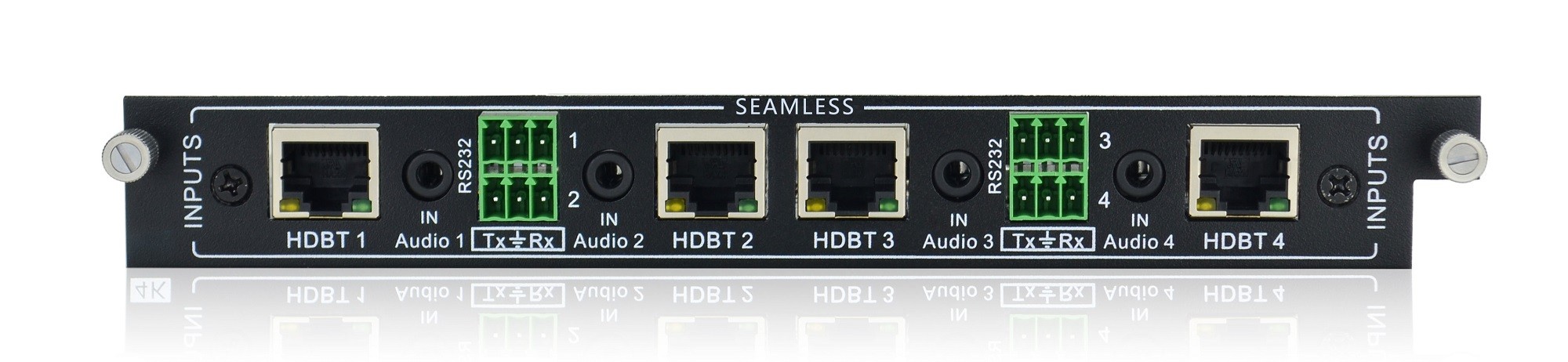

XTP-HDBT-4IN是一款HDBT無縫信號輸入信號卡，具有4路立體聲音頻輸入口和4路HDBT輸入口。支持EDID學習功能，HDB T輸入兼容1.3。
功能特點：
4路HDBaseT輸入接口，接口為黑色，帶黃色和綠色兩種燈，顯示端口的狀態；
1080P最大的傳輸距離為70M；
支持RS232與遠端透?jìng)鳎荒芎捅镜剡M(jìn)行通迅；
支持音頻的加嵌、解嵌，默認輸入為內置音頻，輸出默認解嵌音頻為開。
技術參數：
型號 | XTP-HDBT-4IN |
視頻輸入： | |
輸入信號 | 4路HDBT信號 |
輸入連接器 | RJ45，帶黃綠雙色指示燈 |
輸入電平 | T.M.D.S 2.9V～3.3V |
輸入阻抗 | 差分線100Ω |
音頻輸入： | |
輸入信號 | 4路立體聲信號 |
輸入連接器 | 3.5mm音頻座 |
輸入阻抗 | 75Ω |
頻率響應 | 20Hz～20K Hz |
控制： | |
控制信號 | 4路RS232控制信號 |
控制端口 | 3P插拔接線端子 |
協議 | 支持RS232協議 |
常規： | |
支持音頻格式 | 內嵌音頻支持PCM、Dolby Digital、DTS、 DTS-HD格式，外接音頻支持PCM格式 |
HDMI標準 | 支持HDMI1.3 |
EDID和HDCP | 支持EDID手動管理，兼容HDCP |
增益 | 0dB |
串?dāng)_ | <-50dB@5MHz |
分辨率 | 最高支持1920X1200@60Hz無縫 |
帶寬 | 10.2Gbps |
切換速率 | 200ns (最大值) |
傳輸距離 | 1080p≤70m(請使用優質線材) |
功耗 | 輸入：21W； 輸出：21W |
工作溫度 | 0℃～+50℃ |
相對濕度 | 10%～90% |
型號 : XTP-HDBT-4IN
視頻輸入：
輸入信號 : 4路HDBT信號
輸入連接器 : RJ45，帶黃綠雙色指示燈
輸入電平 : T.M.D.S 2.9V～3.3V
輸入阻抗 : 差分線100Ω
音頻輸入：
輸入信號 : 4路立體聲信號
輸入連接器 : 3.5mm音頻座
輸入阻抗 : 75Ω
頻率響應 : 20Hz～20K Hz
控制：
控制信號 : 4路RS232控制信號
控制端口 : 3P插拔接線端子
協議 : 支持RS232協議
常規：
支持音頻格式 : 內嵌音頻支持PCM、Dolby Digital、DTS、
DTS-HD格式，外接音頻支持PCM格式
HDMI標準 : 支持HDMI1.3
EDID和HDCP : 支持EDID手動管理，兼容HDCP
增益 : 0dB
串?dāng)_ : <-50dB@5MHz
分辨率 : 最高支持1920X1200@60Hz無縫
帶寬 : 10.2Gbps
切換速率 : 200ns (最大值)
傳輸距離 : 1080p≤70m(請使用優質線材)
功耗 : 輸入：21W； 輸出：21W
工作溫度 : 0℃～+50℃
相對濕度 : 10%～90%
