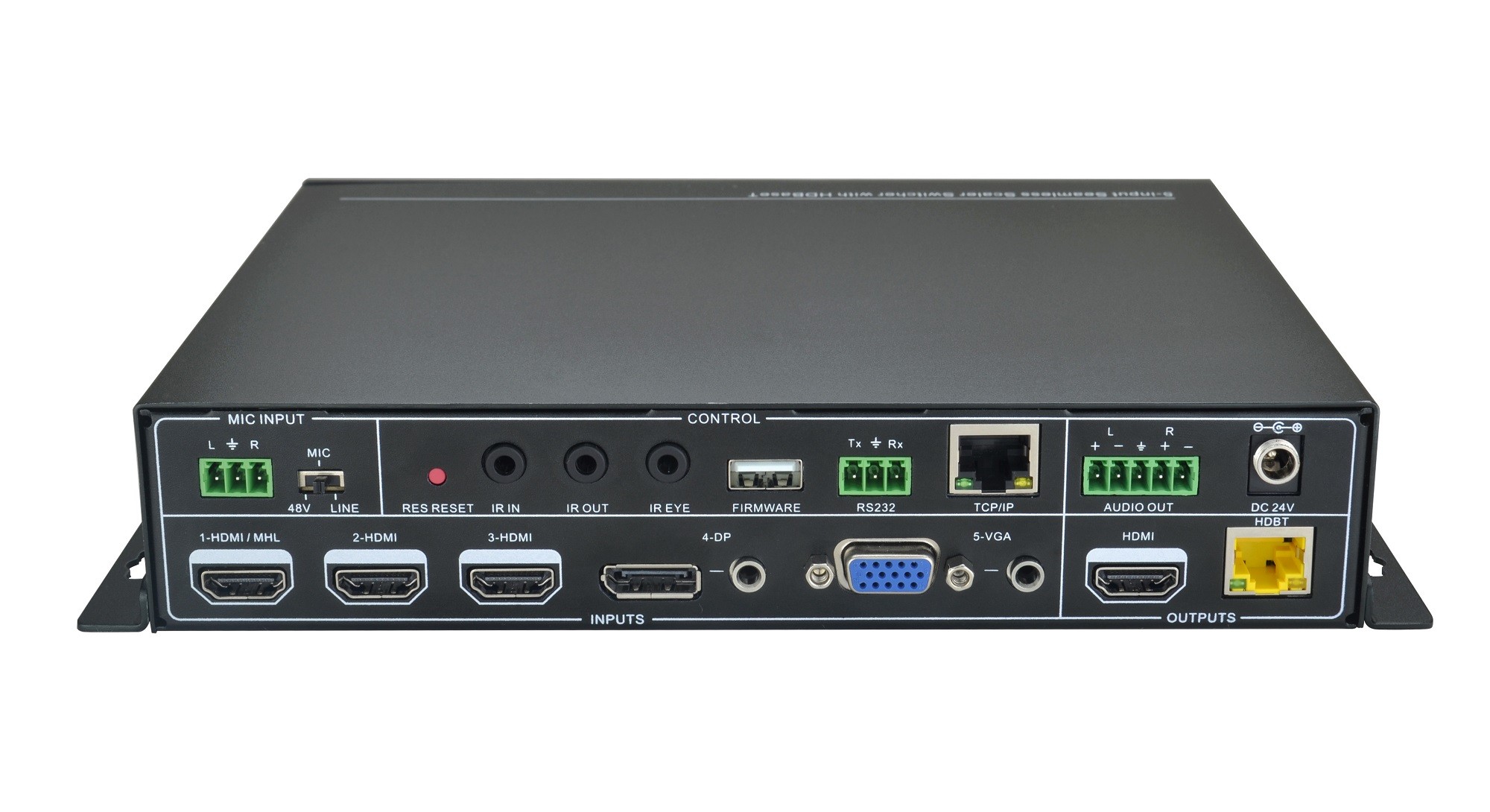

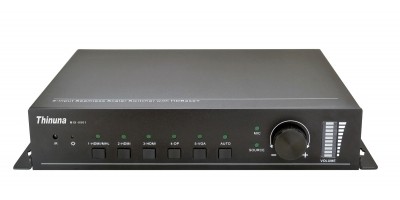

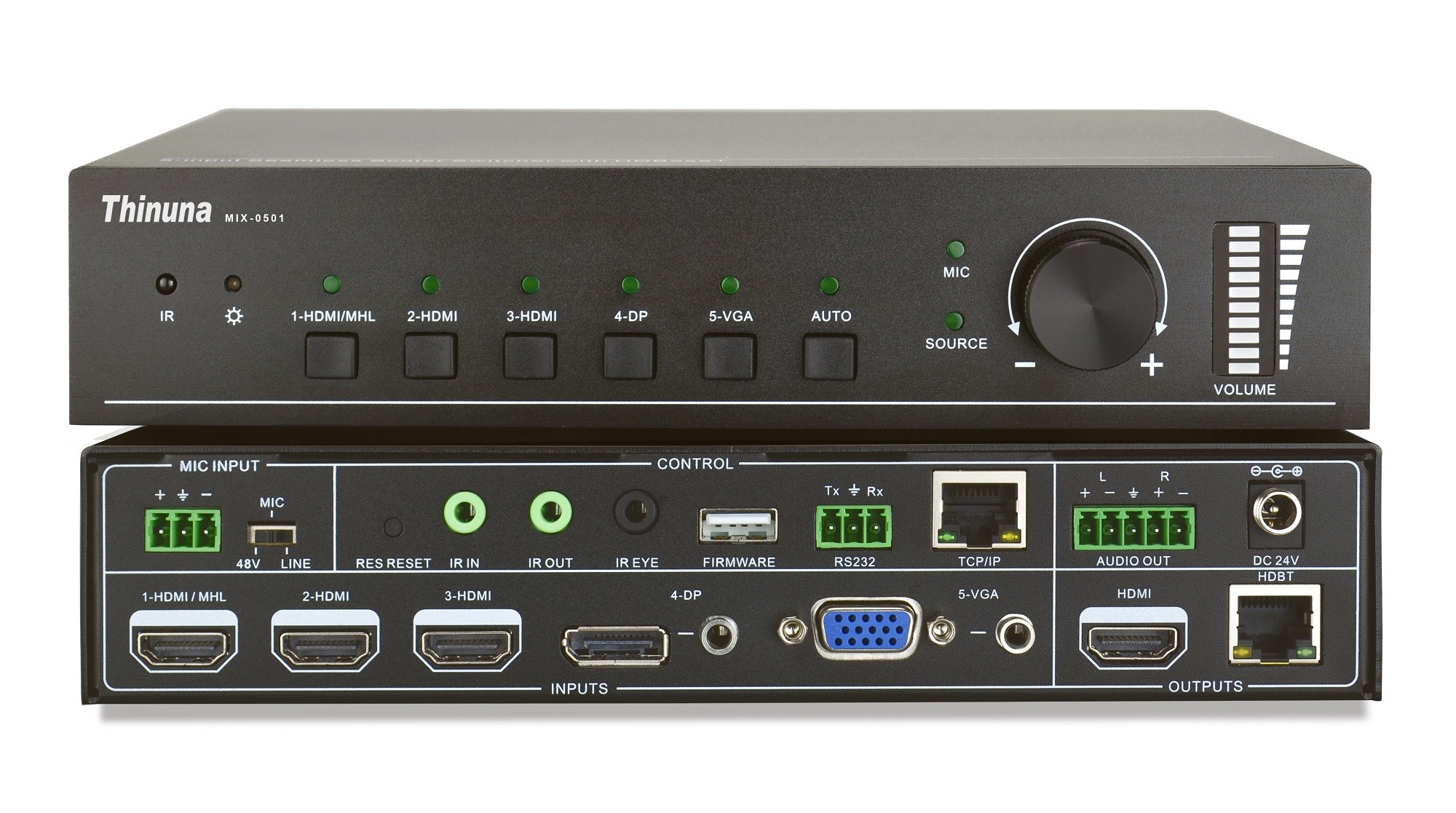

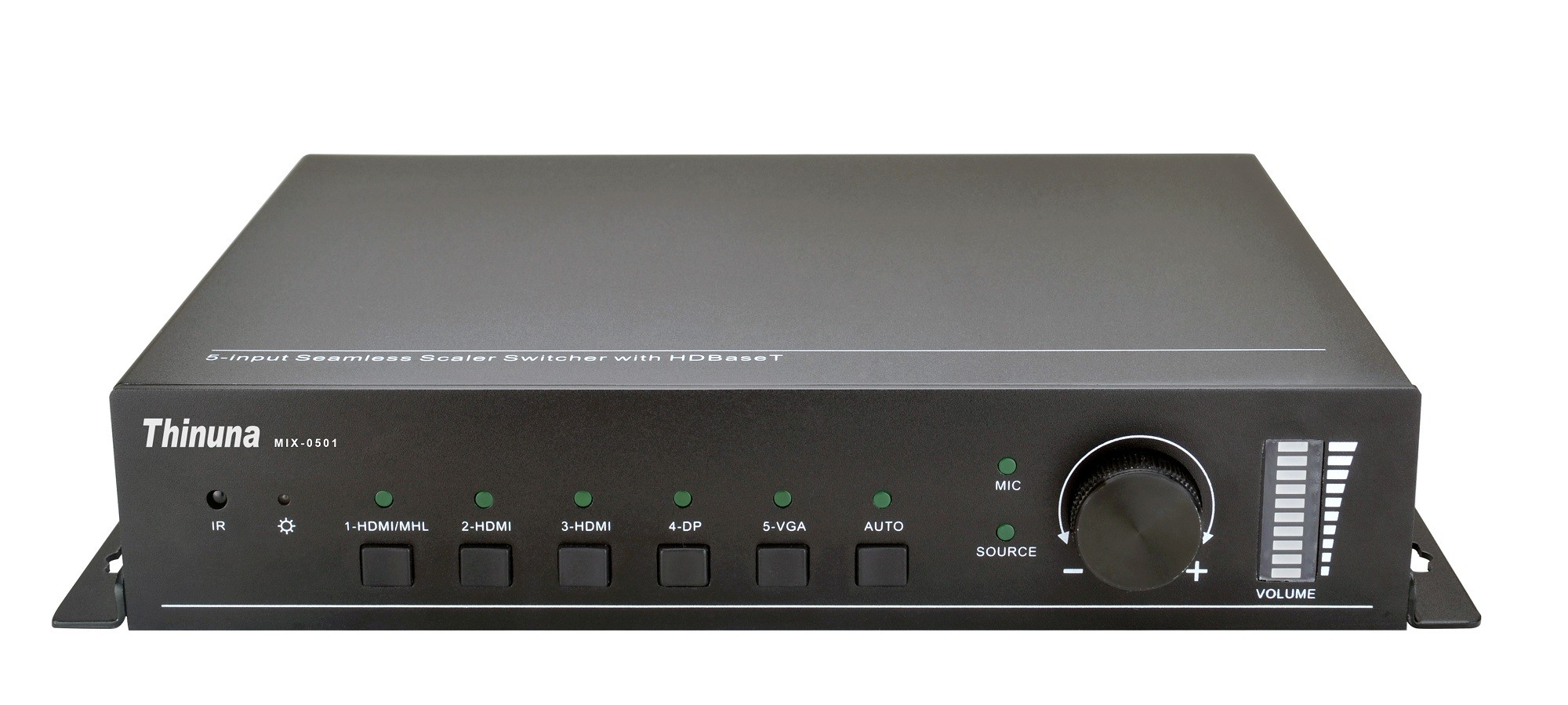

MIX-0501是一款全高清的混合倍線切換器，支持3路音頻信號輸入（DP外接音頻、VGA外接音頻、MIC音頻）；5路視頻信號輸入（1-HDMI/MHL、2-HDMI、3-HDMI、4-DP、5-VGA）；具有1路立體聲平衡音頻輸出；2路視頻信號輸出（HDMI & HDBaseT）；以及4路控制信號（IR IN、IR OUT、IR EYE、RS232）。
功能特點
5進1出信號切換器，產品具有以下特點：
3路HDMI，1路DP，1路VGA信號輸入，其中VGA支持音頻加嵌
輸出分辨率可調節，支持分辨率：1920x1200, 1920x1080, 1600x1200, 1600x900, 1360x768, 1280x800, 1280x720, 1024x768
支持RS232、IR雙向通訊
MIC輸入采用平衡轉不平衡電路，有效地抑制外部噪音的干擾
MIC支持通過電容麥克風、動圈麥克風、LINE輸入，帶有48V幻象供電，支持電容麥克風
VGA信號格式支持YPbPr，C-Video 和VGA
符合HDMI1.4& HDCP2.2標準，HDCP開/關可控
技術參數：
型號 | MIX-0501 |
視頻參數： | |
視頻輸入 | 1 × HDMI/MHL； 2 × HDMI；1 × DP；1 × VGA |
視頻輸入信號 | HDMI, DP, YPbPr, C-video, VGA |
視頻輸入端口 | 3 × A型HDMI母頭；1 × DP接口；1 × DB15 藍色母座 |
視頻輸出 | 1 × HDMI；1 × HDBT |
視頻輸出信號 | HDMI，HDBaseT |
視頻輸出端口 | 1 × A型HDMI母頭；1 × RJ45 |
符合標準 | HDMI 1.4 & HDCP2.2 |
音頻參數： | |
音頻輸入 | 1 × DP外接音頻；1 × VGA輔助音頻； 1 × MIC音頻 |
音頻輸入端口 | 2 × 3.5mm耳機接口；1 × 3-Pin鳳凰頭 |
音頻輸入阻抗 | >10kΩ |
音頻輸出 | 1 × 平衡模擬音頻 |
音頻輸出端口 | 1 × 5-Pin鳳凰頭 |
音頻輸出阻抗 | 70Ω |
頻率響應 | 20Hz~20K Hz |
立體聲分離器 | >80dB @1KHz |
控制部分： | |

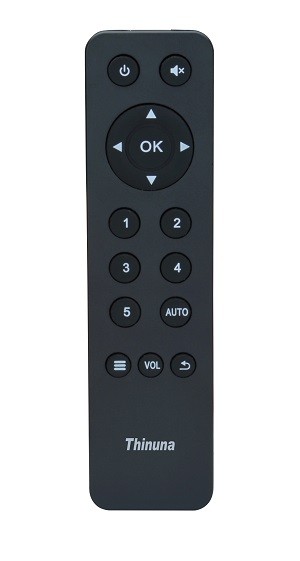

控制 | 1 × IR IN；1 × IR OUT；1 × IR EYE； 1 × RS232；1 × TCP/IP |
控制接口 | 3 × 3.5mm耳機接口；1 × 3-Pin鳳凰頭； 1 × RJ45 |
常規： | |
電源 | DC24V 2.71A |
最大功耗 | 27W |
傳輸距離 | 1080P≤70m(Cat6) |
工作溫度 | 0 ~ +50℃ |
相對濕度 | 10% ~ 90% |
產品凈重 | 800g |
機箱尺寸 (W*H*D) | 220mm x 44mm x 172.5mm |
型號 : MIX-0501
視頻參數：
視頻輸入 : 1 × HDMI/MHL； 2 × HDMI；1 × DP；1 × VGA
視頻輸入信號 : HDMI, DP, YPbPr, C-video, VGA
視頻輸入端口 : 3 × A型HDMI母頭；1 × DP接口；1 × DB15 藍色母座
視頻輸出 : 1 × HDMI；1 × HDBT
視頻輸出信號 : HDMI，HDBaseT
視頻輸出端口 : 1 × A型HDMI母頭；1 × RJ45
符合標準 : HDMI 1.4 & HDCP2.2
音頻參數：
音頻輸入 : 1 × DP外接音頻；1 × VGA輔助音頻；
1 × MIC音頻
音頻輸入端口 : 2 × 3.5mm耳機接口；1 × 3-Pin鳳凰頭
音頻輸入阻抗 : >10kΩ
音頻輸出 : 1 × 平衡模擬音頻
音頻輸出端口 : 1 × 5-Pin鳳凰頭
音頻輸出阻抗 : 70Ω
頻率響應 : 20Hz~20K Hz
立體聲分離器 : >80dB @1KHz
控制部分：
控制 : 1 × IR IN；1 × IR OUT；1 × IR EYE；
1 × RS232；1 × TCP/IP
控制接口 : 3 × 3.5mm耳機接口；1 × 3-Pin鳳凰頭；
1 × RJ45
常規：
電源 : DC24V 2.71A
最大功耗 : 27W
傳輸距離 : 1080P≤70m(Cat6)
工作溫度 : 0 ~ +50℃
相對濕度 : 10% ~ 90%
產品凈重 : 800g
機箱尺寸 (W*H*D) : 220mm x 44mm x 172.5mm
