4KHDMI-UFS-RT光纖收發器是一組光纖發送器和接收器，支持的最高分辨率為4Kx2K，可以通過單根光纖傳輸 HDMI/DVI 信號和模擬音頻信號到 2km 的距離。內置8種 EDID 數據，通過強大的EDID 學習功能，能兼容各類 HDMI/DVI 信號源和顯示設備。由于其可靠的設計和獨特的高分辨率圖像性能，適用于各類高安全性、遠距離高清影音傳輸?shù)膱?chǎng)合。
功能特點：

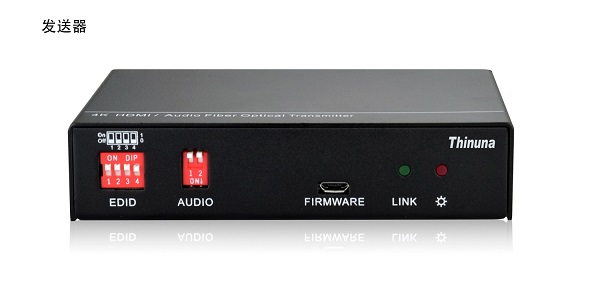

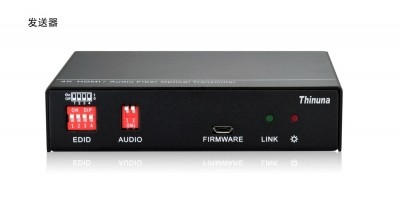

發送端輸入端口：1路HDMI信號，1路音頻信號；
輸入信號：?HDMI& DVI PCM（雙通道）、立體聲；
輸出端口：1路光纖（光信號）；

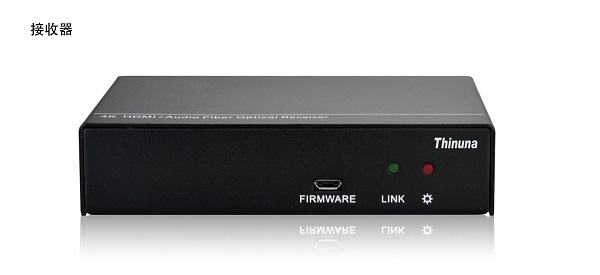

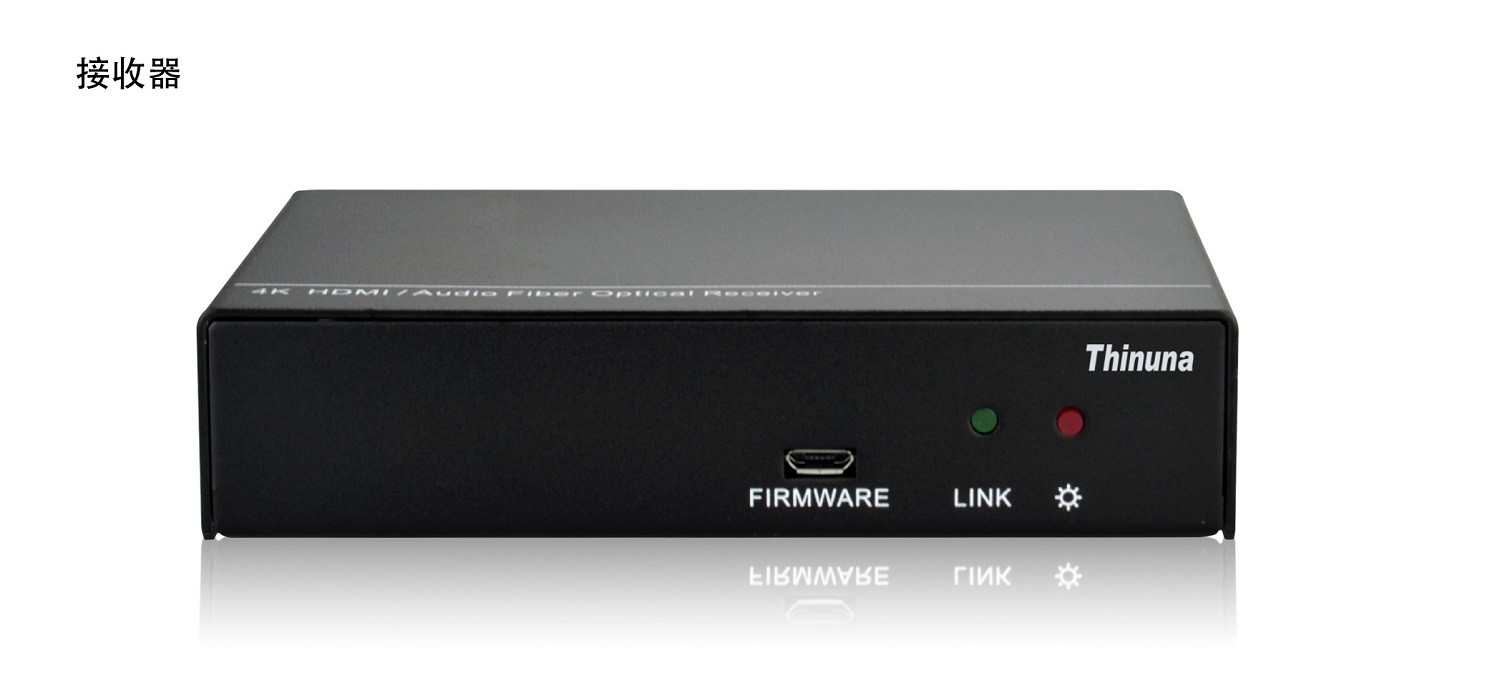

接收端輸入端口：1路光纖；
輸入信號：?光纖信號；
輸出端口：1路HDMI信號，1路音頻信號；
輸出信號：?HDMI& DVI PCM（雙通道）、立體聲；
支持HDMI1.4，最高傳輸分辨率為4Kx2K& 1080p 3D；
1路模擬音頻輸入/輸出接口，支持PCM（雙通道）和立體聲傳輸；
1路HDMI輸入/輸出接口，兼容HDMI& DVI信號；
高傳輸速率：10.2Gb/s；
單模（不帶HDCP/EDID）傳輸距離：1080信號7km；支持1km內讀寫EDID數據；
實時LED狀態指示，便于連接診斷和故障檢測；
音頻輸入源可選擇；
支持EDID學習功能，內置10種EDID數據；
支持熱插拔；
支持USB在線升級；
技術參數：
型號 | 4KHDMI-UFS-RT |
輸入（發送器T）： | |

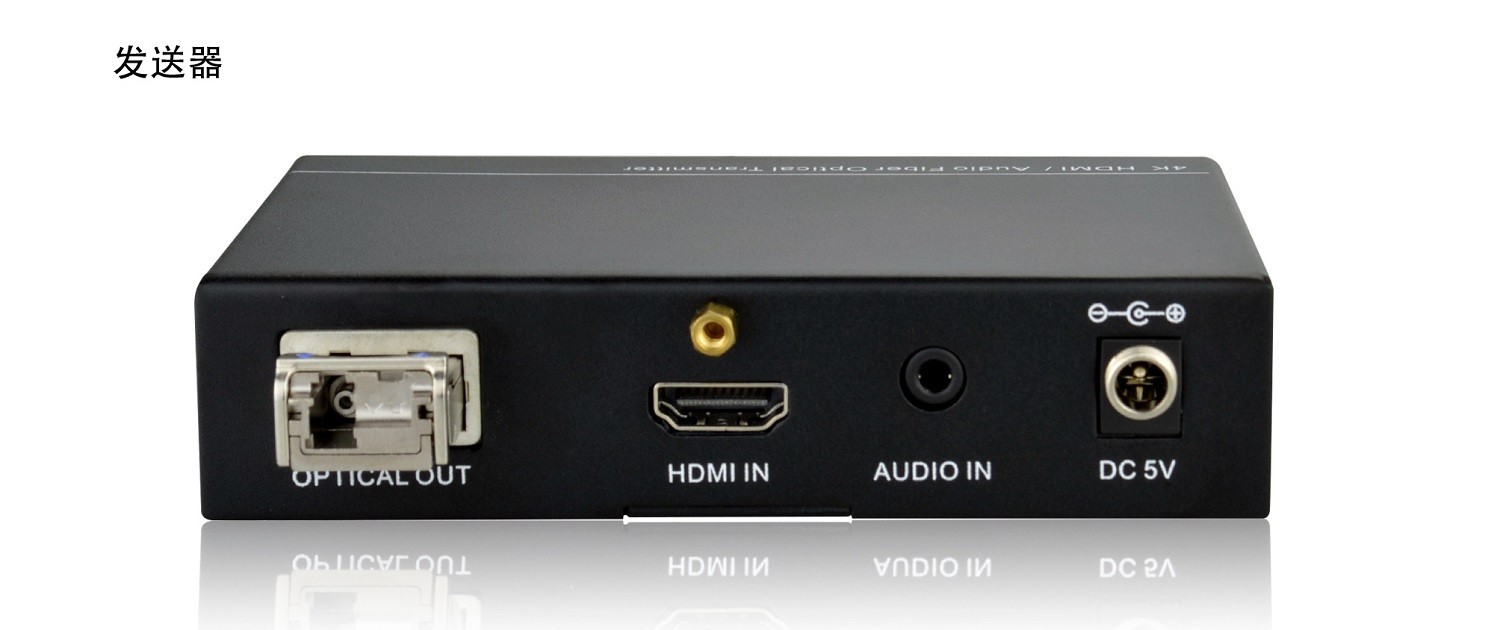

輸入端口 | 1路HDMI信號；1路音頻信號 |
輸入信號 | HDMI& DVI；立體聲 |
輸入連接器 | HDMI1.4 A Type母接頭；3.5mm 音頻座 |
輸出（發送器T）： | |
輸出端口 | 1路光纖 |
輸出信號 | 光纖信號 |
連接器 | SPF光纖連接器 |
輸入（接收器R）： | |
輸入端口 | 1路光纖 |
輸入信號 | 光纖信號 |
輸入連接器 | SPF光纖連接器 |
輸出（接收器R）： | |
輸出端口 | 1路HDMI 信號，1路音頻信號 |
輸出信號 | HDMI&DVI；立體聲 |
連接器 | HDMI1.4 A Type母接頭；3.5mm 音頻座 |
常規： | |
光纖信號 | 支持最高傳輸分辨率 4Kx2K |
接口規格 | LC接口，傳輸速率高達10.2Gb/s |
最高數據速率 | 10.2Gbit/s |
傳輸距離 | 最長 300m（OM3 多模光纖線材） 2km（單模光纖線材，僅支持單模模塊） |
HDMI 標準 | HDMI1.4& DVI1.0 |
電源 | 輸入：AC 100～240V，50～60Hz； 輸出：DC 5V 1A |
溫度 | 0℃ ~+50℃ |
相對濕度 | 10% ~ 90% |
最大功耗 | 3.1W（發送器T） 2.7W（接收器R） |
重量 | 0.24kg（發送器T） 0.24kg（接收器R） |
尺寸（長*寬*高） | 120 X 80 X 32mm |
型號 : 4KHDMI-UFS-RT
輸入（發送器T）：
輸入端口 : 1路HDMI信號；1路音頻信號
輸入信號 : HDMI& DVI；立體聲
輸入連接器 : HDMI1.4 A Type母接頭；3.5mm 音頻座
輸出（發送器T）：
輸出端口 : 1路光纖
輸出信號 : 光纖信號
連接器 : SPF光纖連接器
輸入（接收器R）：
輸入端口 : 1路光纖
輸入信號 : 光纖信號
輸入連接器 : SPF光纖連接器
輸出（接收器R）：
輸出端口 : 1路HDMI 信號，1路音頻信號
輸出信號 : HDMI&DVI；立體聲
連接器 : HDMI1.4 A Type母接頭；3.5mm 音頻座
常規：
光纖信號 : 支持最高傳輸分辨率 4Kx2K
接口規格 : LC接口，傳輸速率高達10.2Gb/s
最高數據速率 : 10.2Gbit/s
傳輸距離 : 最長 300m（OM3 多模光纖線材）
2km（單模光纖線材，僅支持單模模塊）
HDMI 標準 : HDMI1.4& DVI1.0
電源 : 輸入：AC 100～240V，50～60Hz；
輸出：DC 5V 1A
溫度 : 0℃ ~+50℃
相對濕度 : 10% ~ 90%
最大功耗 : 3.1W（發送器T）
2.7W（接收器R）
重量 : 0.24kg（發送器T）
0.24kg（接收器R）
尺寸（長*寬*高） : 120 X 80 X 32mm
