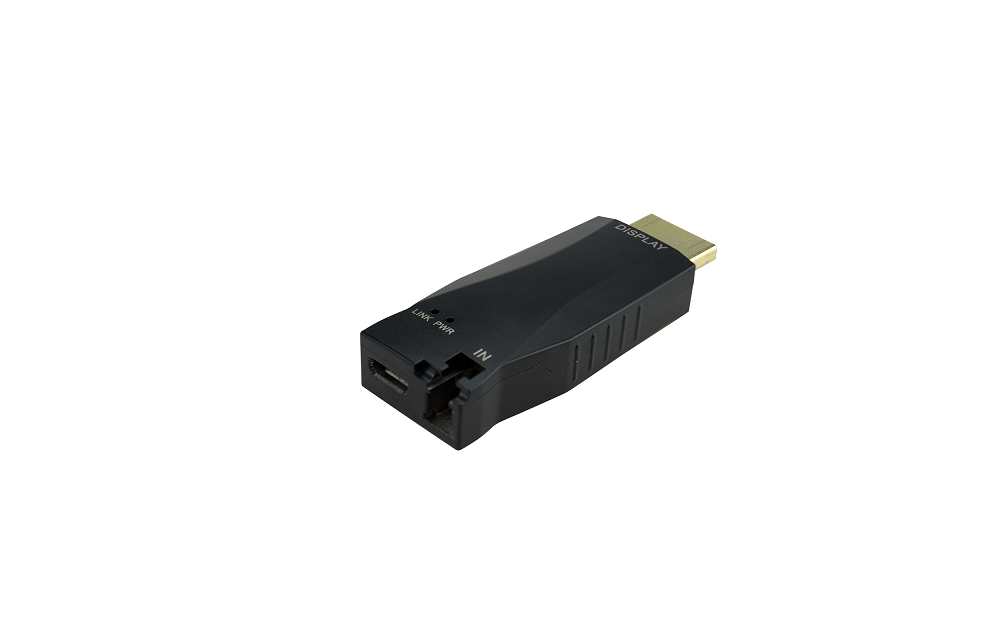

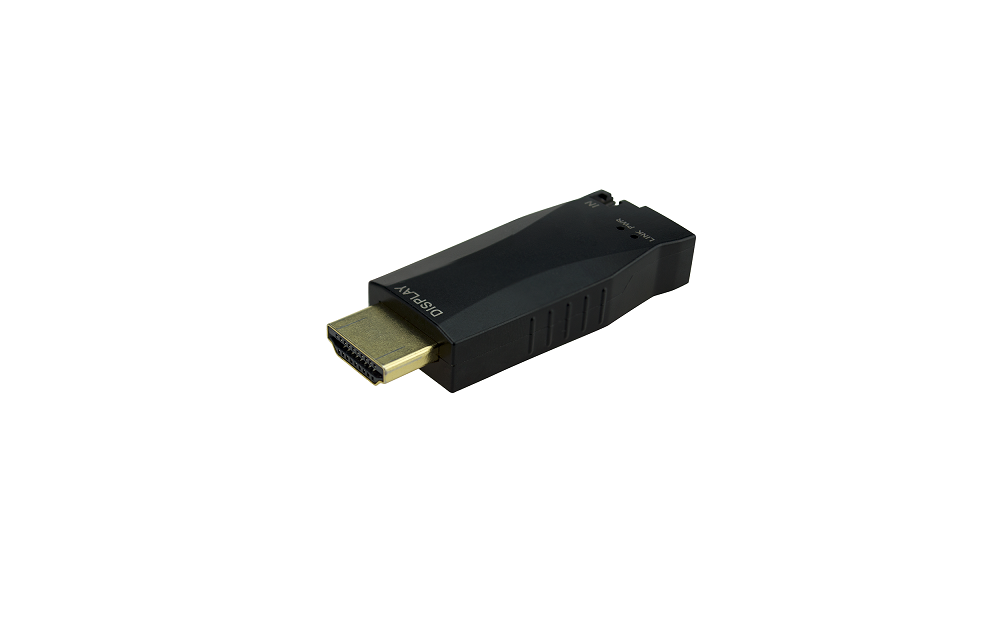

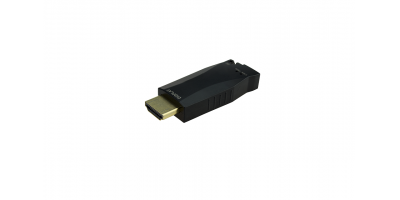

MINI-4KHDMI-UFS-RT是一組迷你型4K HDMI高清光纖傳輸器,由發射器與接收器組成,可通過單根單模光纖將一路HDMI信號傳輸至400m距離,單根多模光纖傳輸至300m距離。產品特有的高清傳輸,最高支持4096x2160@30Hz分辨率,支持HDMI1.4,兼容HDCP標準,支持1080P 3D,其視頻端口支持熱插拔。
產品具有衰減小、高速率、抗干擾性強、體積小、安全性能高等特點,特有的長距離傳輸性能與高清分辨率圖像性能,使MINI-4KHDMI-UFS-RT廣泛適用于安全性需求高、畫面清晰度要求高的遠距離傳輸場合。
功能特點:
發送端輸入端口:1路HDMI信號;
輸入信號:?HDMI& DVI PCM(雙通道)、立體聲;
輸出端口:1路光纖(光信號);
接收端輸入端口:1路光纖;
輸入信號:?光纖信號;
輸出端口:1路HDMI信號;
輸出信號:?HDMI& DVI PCM(雙通道);
支持HDMI1.4,最高傳輸分辨率為4Kx2K& 1080p 3D;
1路模擬音頻輸入/輸出接口,支持PCM(雙通道)、立體聲傳輸;
1路HDMI輸入/輸出接口,兼容HDMI& DVI信號;
支持EDID學習功能,內置10種EDID數據;
高傳輸速率:10.2Gb/s;
實時LED狀態指示,便于連接診斷和故障檢測;
單模(不帶HDCP/EDID)傳輸距離:1080信號7km;支持1km內讀寫EDID數據;
支持熱插拔;
支持USB在線升級;
技術參數:
型號 | MINI-4KHDMI-UFS-RT |
輸入/輸出(發射端T): |
輸入端口 | 1路HDMI |
輸入信號 | HDMI |
輸入連接器 | 19針 HDMI Type A 公接頭 |
輸出端口 | 1路光纖 |
輸出信號 | 光纖信號 |
連接器 | LC光纖連接器 |
輸入/輸出(接收端R): |
輸入端口 | 1路光纖 |
輸入信號 | 光纖信號 |
輸入連接器 | LC光纖連接器 |
輸出端口 | 1路HDMI信號 |
輸出信號 | HDMI |
連接器 | 19針 HDMI Type A 公接頭 |
常規: |
音頻 | 數字音頻跟隨HDMI信號傳輸 支持PCM、Dolby Digital 、 DTS、DTS-HD格式 |
電源 | 輸入:AC 100~240V,50~60Hz; 輸出:DC 5V 1A |
總功耗 | 4.4W |
HDMI標準 | HDMI1.4,兼容HDCP |
傳輸距離 | 單模光纖400m,多模光纖300m |
溫度 | 0℃ ~50℃ |
相對濕度 | 10% ~ 90% |
重量 | 26g(發射端) 26g(接收端) |
尺寸(長*寬*高) | 60.0 x 22.0 x 10.0mm(發射端) 60.0 x 22.0 x 10.0mm(接收端) |
型號 : MINI-4KHDMI-UFS-RT
輸入/輸出(發射端T):
輸入端口 : 1路HDMI
輸入信號 : HDMI
輸入連接器 : 19針 HDMI Type A 公接頭
輸出端口 : 1路光纖
輸出信號 : 光纖信號
連接器 : LC光纖連接器
輸入/輸出(接收端R):
輸入端口 : 1路光纖
輸入信號 : 光纖信號
輸入連接器 : LC光纖連接器
輸出端口 : 1路HDMI信號
輸出信號 : HDMI
連接器 : 19針 HDMI Type A 公接頭
常規:
音頻 : 數字音頻跟隨HDMI信號傳輸
支持PCM、Dolby Digital 、
DTS、DTS-HD格式
電源 : 輸入:AC 100~240V,50~60Hz;
輸出:DC 5V 1A
總功耗 : 4.4W
HDMI標準 : HDMI1.4,兼容HDCP
傳輸距離 : 單模光纖400m,多模光纖300m
溫度 : 0℃ ~50℃
相對濕度 : 10% ~ 90%
重量 : 26g(發射端)
26g(接收端)
尺寸(長*寬*高) : 60.0 x 22.0 x 10.0mm(發射端)
60.0 x 22.0 x 10.0mm(接收端)
