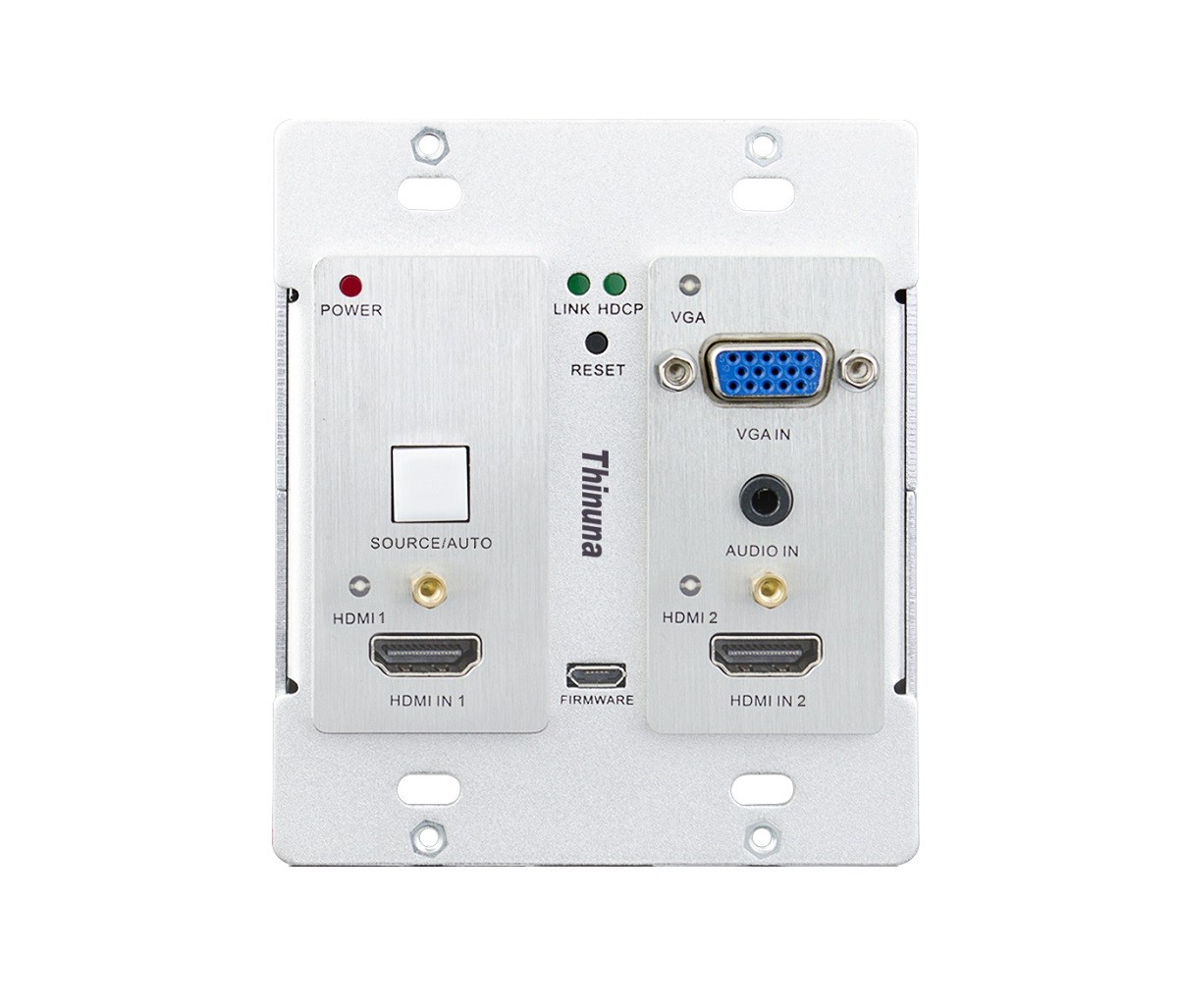

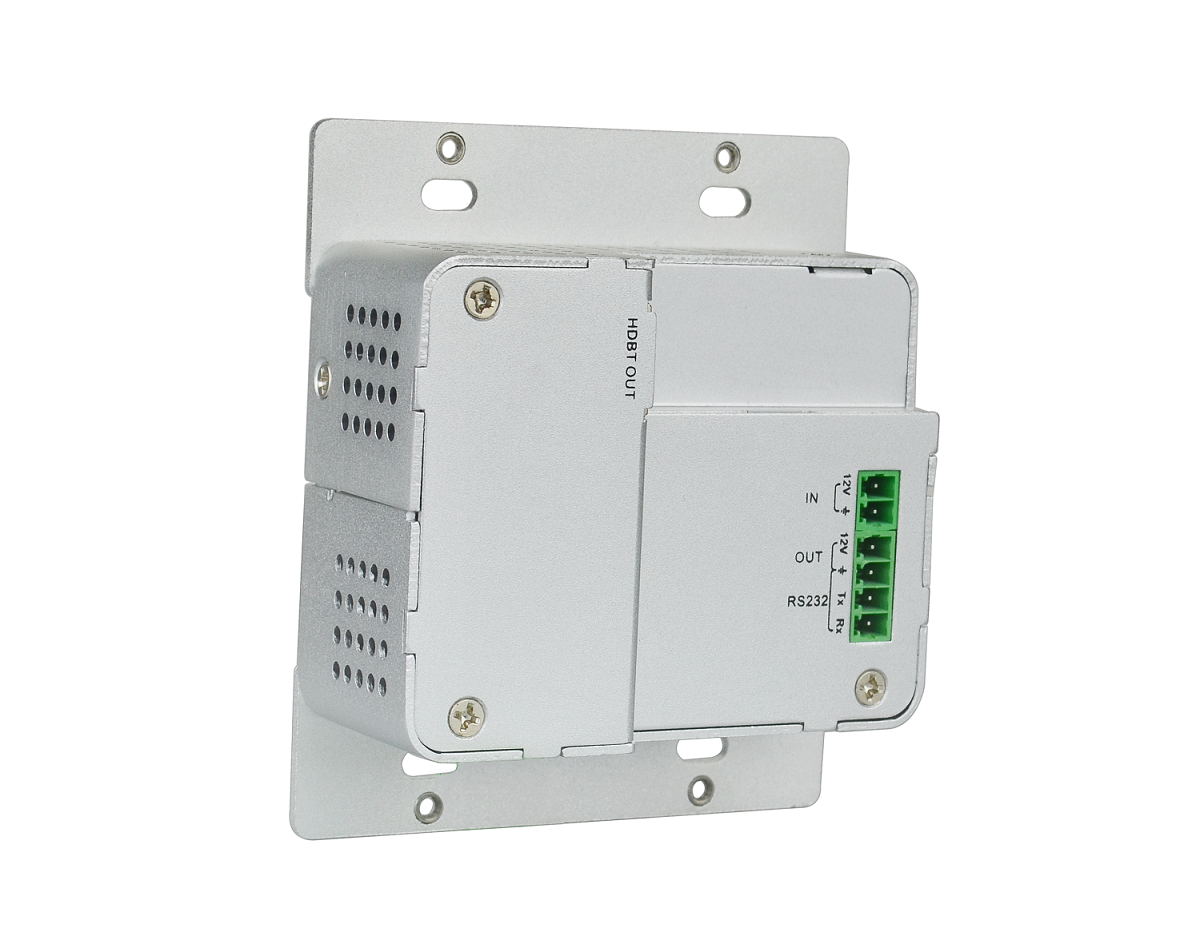

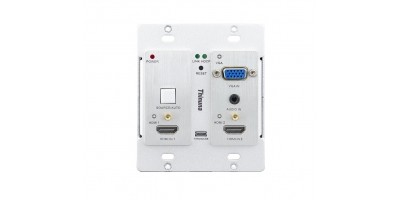

DTP-WP1是一款3進1出的HDBaseT發射器墻插面板，最高支持2160P信號傳輸，支持2路HDMI、1路VGA+模擬音頻加嵌傳輸。
功能特點：
輸入連接器：1路HDMI，1路VGA；
輸出：1路HDBaseT信號；
支持HDMI 1.4，HDMI信號分辨率最高支持4Kx2K；
1.5s 切換速度，且性能穩定；
高帶寬：10.2Gbps；
內置倍線器，VGA信號最高可倍線成分辨率為1920x1200信號輸出；
VGA輸出信號分辨率可通過RS232指令調節，輸出支持分辨率最高可支持1920x1200；
符合HDCP標準，帶有HDCP自動檢測功能；
支持遠程供電（PoC）功能；
單根CAT5e類電纜傳輸分辨率為1080P信號的最大距離為60米，傳輸分辨率為4Kx2K 的HDMI信號最大距離為40米；
前后端RS232串口均雙向傳輸控制；
帶有DC 12V 的輸出，可給控制面板SSL-W8PRO供電；
內置自動切換輸入信號源功能；
HDMI、VGA接口支持熱插拔；
支持USB在線升級；
產品適用于墻上安裝；
技術參數：
型號 | DTP-WP1 |
視頻： | |
輸入 | 2路HDMI 信號；1路VGA信號 1路與VGA視頻同步的音頻信號； |
輸入連接器 | 2 * 19針A型母頭HDMI； 1 * HD-15 VGA； 1 * 3.5mm迷你插孔； 1 * 2針可插拔接線端子； |
輸出 | 1路HDBaseT信號 |
輸出連接器 | 1 * RJ45； 1 * 2針可插拔接線端子 |
傳輸模式 | HDBaseT |
音頻： | |
頻率響應 | 20Hz～20KHz |
音頻阻抗 | ＞10Ω |
信噪比 | >85db@20Hz～20KHz |
常規： | |
頻帶寬 | 10.2Gbps |
傳輸距離 | 1080P≤70 米 4Kx2K≤40 米 |
電源 | 輸入：100V~240V AC；輸出：12V DC 2A |
功耗 | 9.6W |
符合標準 | 支持HDMI1.4和HDCP1.4標準 |
工作溫度 | 0℃～+50℃ |
相對濕度 | 10% - 90% |
重量 | 238g |
機箱 | Decora 標準尺寸 |
尺寸 | 104.5（長）×89.0(寬) ×44.0（底座深） |
型號 : DTP-WP1
視頻：
輸入 : 2路HDMI 信號；1路VGA信號
1路與VGA視頻同步的音頻信號；
輸入連接器 : 2 * 19針A型母頭HDMI； 1 * HD-15 VGA；
1 * 3.5mm迷你插孔； 1 * 2針可插拔接線端子；
輸出 : 1路HDBaseT信號
輸出連接器 : 1 * RJ45； 1 * 2針可插拔接線端子
傳輸模式 : HDBaseT
音頻：
頻率響應 : 20Hz～20KHz
音頻阻抗 : ＞10Ω
信噪比 : : >85db@20Hz～20KHz
常規：
頻帶寬 : 10.2Gbps
傳輸距離 : 1080P≤70 米
4Kx2K≤40 米
電源 : 輸入：100V~240V AC；輸出：12V DC 2A
功耗 : 9.6W
符合標準 : 支持HDMI1.4和HDCP1.4標準
工作溫度 : 0℃～+50℃
相對濕度 : 10% - 90%
重量 : 238g
機箱 : Decora 標準尺寸
尺寸 : 104.5（長）×89.0(寬) ×44.0（底座深）
