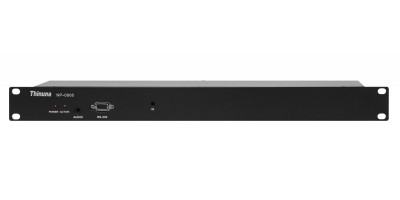

NP-0808矩陣切換器采用4.5 Gbps的高帶寬切換芯片，可兼容支持480p，720p，1080i，1080p分辨率，在此信號模式下，可使信號傳輸?shù)乃p降至最低，提供良好的高清晰表現，保證了圖像信號的高保真輸出。具有RS-232通訊接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。
功能特點：

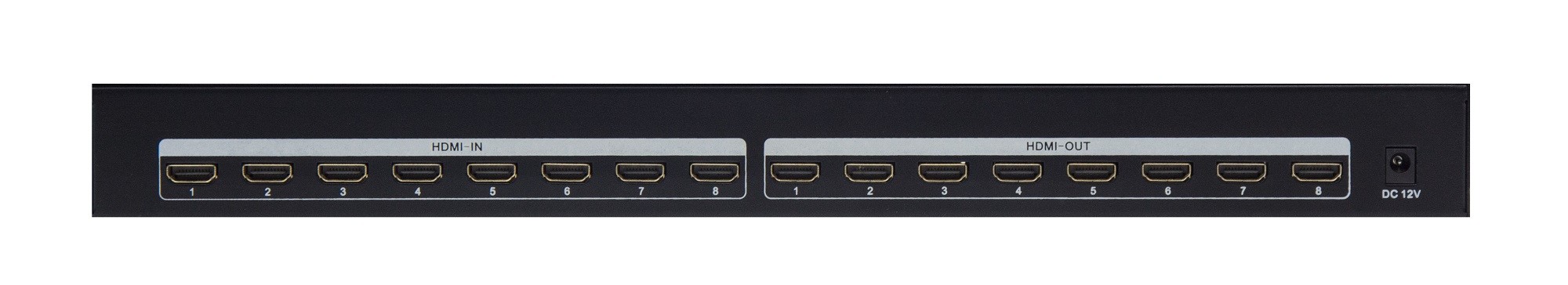

1-8 路 HDMI 音視頻信號輸入；1-8 路 HDMI 音視頻信號輸出；
自帶 1 路音頻輸出接口；
支持音頻格式 DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；
采用 FPGA 可編程邏輯陣列電路，性能更穩定；
采用全新工業級 32 位CPU 處理器，處理速度高達 1.5GHz 以上；
采用美國 4.5GHz 高帶寬芯片，圖像特別清晰；
采用高速數字交換技術，完美解決串?dāng)_、重影與拖尾現象，真實地重現輸入信號的視頻效果；
兼容包括 1080p/60 的所有 HDTV 分辨率和高達 1920*1200 的 PC 分辨率；
兼容 HDMI 1.4 版本，符合 HDCP 標準；
長線輸入自動均衡，由于長距離傳輸或者使用低質量線材造成的信號損耗，保證能對每個輸入進行獨立的自動補償；
支持信號時序重整，CEC，36 位真彩技術；
支持 HDMI1.3a 及 DVI1.0 協議。支持高色深，以及高達 4.5Gbps 速率；
HDCP 兼容，保證有內容保護的媒體能正常顯示與其它 HDCP 兼容的設備能協調使用；
支持無縫集成 CMMAW 技術和 CCSEB 電源管理技術；
采用數字同步識別處理（DSIP）技術；
內置 8 組場景存儲功能，能直接在電腦軟件、遙控器操作；
內置輪循切換功能，能任意設定間隔時間和通道；
HDMI 輸入和輸出端采用進口 HDMI 接口；
專用端口，能直接和專用的無線觸摸屏連接，即插即用；
支持 EDID 現場顯示數據編輯；
帶有斷電現場切換記憶保護、視頻同步或分離切換等功能，具備 RS232 通訊接口，可以和電腦、遙控系統或各種遠端控制設備（如Thinuna和其他控制系統）配合使用；
使用高品質 HDMI 1.3 版本的線纜，輸入傳輸距離可達 15 米，輸出傳輸距離可達 15 米；
采用國際通用 12V 電源，適合任何地區，有多個國家安規認證；
全貼片 SMD 工藝，特有 ESD 靜電保護功能；
高品質，有較高的兼容性和穩定性，有較高的性價比。
技術參數：
型號 | NP-0808 |
HDMI 視頻： | |
接口帶寬 | 4.5GHz（-3dB）滿載 |
像素帶寬 | 225 MHz |
增益 | 0 dB |
位上升時間 | 0.6 NS (20%--80%) |
位下降時間 | 0.6 NS (20%--80%) |
切換速度 | 200 ns(最長時間) |
支持最高協議 | HDMI1.4 協議 |
最大支持分辨 | Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit |
HDMI 視頻輸入： | |
接口 | HDMI 接口 A 型 19 針母頭 |
數字視頻電平 | 1.2 Vp-p |
最小/最大電平 | 0.5 V 至 1.0 Vp-p 無偏移 |
阻抗 | 100 Ω |
回波損耗 | <-15dB @1MHz to 1.5GHz |
顯示數據通道 | 5.0 Vp-p (TTL) |
TDR 上升時間 | 75 PS |
時鐘恢復 | 自動 |
HDMI 視頻輸出： | |
接口 | HDMI 接口 A 型 19 針母頭 |
數字視頻電平 | 1.2 Vp-p |
最小/最大電平 | 0.5 V 至 1.0 Vp-p 無偏移 |
阻抗 | 100 Ω |
回波損耗 | <-15dB @1MHz to 1.5GHz |
顯示數據通道 | 5.0 Vp-p (TTL) |
TDR 上升時間 | 75 PS |
時鐘恢復 | 自動 |
RS-232 控制接口 | |
串行控制接口 | RS-232, 9-針母 D 型 接口 |
波特率與協議 | 波特率：9600； 數據位：8 位； 停止位：1； 無奇偶校驗位 |
串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
規格： | |
電源 | DC12V, 50/60 Hz, 可提供多個國家安規認證 |
溫度 | -20°～ +70°C |
濕度 | 10% ～ 90% |
平均故障間隔時間 | 60,000 小時 |
尺寸（MM） | 485×150×24 |
型號 ： NP-0808
HDMI 視頻：
接口帶寬 ： 4.5GHz（-3dB）滿載
像素帶寬 ： 225 MHz
增益 ： 0 dB
位上升時間 ： 0.6 NS (20%--80%)
位下降時間 ： 0.6 NS (20%--80%)
切換速度 ： 200 ns(最長時間)
支持最高協議 ： HDMI1.4 協議
最大支持分辨 ： Normal-PC：1600x1200@60_24bit,
HDPC: 1920x1200P@ 60_24bit,
HDTV：1920x1080P@60_36bit
HDMI 視頻輸入：
接口 ： HDMI 接口 A 型 19 針母頭
數字視頻電平 ： 1.2 Vp-p
最小/最大電平 ： 0.5 V 至 1.0 Vp-p 無偏移
阻抗 ： 100 Ω
回波損耗 ： <-15dB @1MHz to 1.5GHz
顯示數據通道 ： 5.0 Vp-p (TTL)
TDR 上升時間 ： 75 PS
時鐘恢復 ： 自動
HDMI 視頻輸出：
接口 ： HDMI 接口 A 型 19 針母頭
數字視頻電平 ： 1.2 Vp-p
最小/最大電平 ： 0.5 V 至 1.0 Vp-p 無偏移
阻抗 ： 100 Ω
回波損耗 ： <-15dB @1MHz to 1.5GHz
顯示數據通道 ： 5.0 Vp-p (TTL)
TDR 上升時間 ： 75 PS
時鐘恢復 ： 自動
RS-232 控制接口
串行控制接口 ： RS-232, 9-針母 D 型 接口
波特率與協議 ： 波特率：9600； 數據位：8 位； 停止位：1； 無奇偶校驗位
串行控制口結構 ： 2 = TX, 3 = RX, 5 = GND
規格：
電源 ： DC12V, 50/60 Hz, 可提供多個國家安規認證
溫度 ： -20°～ +70°C
濕度 ：10% ～ 90%
平均故障間隔時間 ： 60,000 小時
尺寸（MM） ： 485×150×24
