Thinuna 音頻信號的處理

一、音頻信號處理過程

1.    發聲

聲音是物體振動產生的，聲音是一種壓力波。聲音可以通過空氣、液體和固體傳播，且介質不同，傳播的速度也不同。聲音在傳播中會產生能量。聲音的傳播需要物質，物理學中把這樣的物質叫做介質，這個介質可以是空氣，水，固體.當然在真空中，聲音不能傳播。聲音在不同的介質中傳播的速度也是不同的。

物理中聲音是由物體振動發生的，正在發聲的物體叫做聲源。物體在一秒鐘之內振動的次數叫做頻率，單位是赫茲，字母Hz.人的耳朵可以聽到20Hz-----20000Hz的聲音.最敏感是1000Hz-----3000Hz之間的聲音。人們以分貝為單位來表示聲音的強弱，符號為dB。0分貝剛剛引起聽覺。人們把超過聽力的聲音叫做超聲波，把低于聽力的聲音叫做次聲波。

2.    聲電轉換

將聲信號轉化為電信號的過程稱為聲電轉換。聲電轉化器是一種將聲音信號轉為電信號的裝置。由永久磁鐵和可繞線圈組成，線圈與話筒上的膜片連在一起，隨之一起振動，繞圈在永久磁鐵的磁鐵里振動。線圈中就產生感應電流，線圈的振動時就能感應到電流的大小和方向都變化，這就是實現了聲信號到電信號的轉換。

3.    抽樣(模數轉換)

模數轉換就是將連續的模擬信號轉化為離散的數字信號。模擬信號只有通過A/D轉化為數字信號后才能用軟件進行處理，這一切都是通過A/D轉換器（ADC）來實現的。模數變換主要是對模擬信號進行采樣，然后量化編碼為二進制數字信號。

4.    量化(將數字信號用適當?shù)臄?shù)值表示)

所謂量化，就是把經過抽樣得到的瞬時值將其幅度離散，即用一組規定的電平，把瞬時抽樣值用最接近的電平值來表示。經過抽樣的圖像，只是在空間上被離散成為像素(樣本)的陣列。而每個樣本灰度值還是一個由無窮多個取值的連續變化量，必須將其轉化為有限個離散值，賦予不同碼字才能真正成為數字圖像。這種轉化稱為量化。

在數字信號處理領域，量化指將信號的連續取值（或者大量可能的離散取值）近似為有限多個（或較少的）離散值的過程。量化主要應用于從連續信號到數字信號的轉換中。連續信號經過采樣成為離散信號，離散信號經過量化即成為數字信號。注意離散信號通常情況下并不需要經過量化的過程，但可能在值域上并不離散，還是需要經過量化的過程 。信號的采樣和量化通常都是由ADC實現的。

5.    編碼(數據壓縮)

編碼是信息從一種形式或格式轉換為另一種形式的過程也稱為計算機編程語言的代碼簡稱編碼。用預先規定的方法將文字、數字或其它對象編成數碼，或?qū)⑿畔?、?shù)據轉換成規定的電脈沖信號。編碼在電子計算機、電視、遙控和通訊等方面廣泛使用。編碼是信息從一種形式或格式轉換為另一種形式的過程。

各種主流音頻編碼（或格式）的介紹：

• PCM編碼

PCM 脈沖編碼調制是Pulse Code Modulation的縮寫。前面的文字我們提到了PCM大致的工作流程，我們不需要關心PCM最終編碼采用的是什么計算方式，我們只需要知道PCM編碼的音頻流的優點和缺點就可以了。PCM編碼的最大的優點就是音質好，最大的缺點就是體積大。我們常見的Audio CD就采用了PCM編碼，一張光盤的容量只能容納72分鐘的音樂信息。

• WAVE

這是一種古老的音頻文件格式，由微軟開發。WAV是一種文件格式，符合 PIFF Resource Interchange File Format規范。所有的WAV都有一個文件頭，這個文件頭音頻流的編碼參數。WAV對音頻流的編碼沒有硬性規定，除了PCM之外，還有幾乎所有支持ACM規范的編碼都可以為WAV的音頻流進行編碼。很多朋友沒有這個概念，我們拿AVI做個示范，因為AVI和WAV在文件結構上是非常相似的，不過AVI多了一個視頻流而已。我們接觸到的AVI有很多種，因此我們經常需要安裝一些Decode才能觀看一些AVI，我們接觸到比較多的DivX就是一種視頻編碼，AVI可以采用DivX編碼來壓縮視頻流，當然也可以使用其他的編碼壓縮。同樣，WAV也可以使用多種音頻編碼來壓縮其音頻流，不過我們常見的都是音頻流被PCM編碼處理的WAV，但這不表示W(wǎng)AV只能使用PCM編碼，MP3編碼同樣也可以運用在WAV中，和AVI一樣，只要安裝好了相應的Decode，就可以欣賞這些WAV了。

在Windows平臺下，基于PCM編碼的WAV是被支持得更好的音頻格式，所有音頻軟件都能完美支持，由于本身可以達到較高的音質的要求，因此，WAV也是音樂編輯創作的首選格式，適合保存音樂素材。因此，基于PCM編碼的WAV被作為了一種中介的格式，常常使用在其他編碼的相互轉換之中，例如MP3轉換成WMA。

• MP3編碼

MP3是一種音頻壓縮技術，其全稱是動態影像專家壓縮標準音頻層面3（Moving Picture Experts Group Audio Layer III），簡稱為MP3。它被設計用來大幅度地降低音頻數據量。利用 MPEG Audio Layer 3 的技術，將音樂以1:10 甚至 1:12 的壓縮率，壓縮成容量較小的文件，而對于大多數用戶來說重放的音質與最初的不壓縮音頻相比沒有明顯的下降。它是在1991年由位于德國埃爾朗根的研究組織Fraunhofer-Gesellschaft的一組工程師發明和標準化的。用MP3形式存儲的音樂就叫作MP3音樂，能播放MP3音樂的機器就叫作MP3播放器。

• OGG編碼

網絡上出現了一種叫Ogg Vorbis的音頻編碼，號稱MP3殺手！Ogg Vorbis究竟什么來頭呢？OGG是一個龐大的多媒體開發計劃的項目名稱，將涉及視頻音頻等方面的編碼開發。整個OGG項目計劃的目的就是向任何人提供完全免費多媒體編碼方案！OGG的信念就是：OPEN！FREE！Vorbis這個詞匯是特里·普拉特柴特的幻想小說《Small Gods》中的一個"花花公子"人物名。這個詞匯成為了OGG項目中音頻編碼的正式命名。目前Vorbis已經開發成功，并且開發出了編碼器。
 Ogg Vorbis是高質量的音頻編碼方案，官方數據顯示：Ogg Vorbis可以在相對較低的數據速率下實現比MP3更好的音質！Ogg Vorbis這種編碼也遠比90年代開發成功的MP3先進，她可以支持多聲道，這意味著什么？這意味著Ogg Vorbis在SACD、DTSCD、DVD AUDIO抓軌軟件（目前這種軟件還沒有）的支持下，可以對所有的聲道進行編碼，而不是MP3只能編碼2個聲道。多聲道音樂的興起，給音樂欣賞帶來了革命性的變化，尤其在欣賞交響時，會帶來更多臨場感。這場革命性的變化是MP3無法適應的。
 和MP3一樣，Ogg Vorbis是一種靈活開放的音頻編碼，能夠在編碼方案已經固定下來后還能對音質進行明顯的調節和新算法的改良。因此，它的聲音質量將會越來越好，和MP3相似，Ogg Vorbis更像一個音頻編碼框架，可以不斷導入新技術逐步完善。和MP3一樣，OGG也支持VBR。

• MPC 編碼

MPC是又是另外一個令人刮目相看的實力派選手，它的普及過程非常低調，也沒有什么復雜的背景故事，她的出現目的就只有一個，更小的體積更好的音質！MPC以前被稱作MP+，很顯然，可以看出她針對的競爭對手是誰。但是，只要用過這種編碼的人都會有個深刻的印象，就是她出眾的音質。

• mp3PRO 編碼

2001年6月14日，美國湯姆森多媒體公司(Thomson Multimedia SA)與佛朗赫弗協會(Fraunhofer Institute)于6月14日發布了一種新的音樂格式版本，名稱為mp3PRO，這是一種基于mp3編碼技術的改良方案，從官方公布的特征看來確實相當吸引人。從各方面的資料顯示，mp3PRO并不是一種全新的格式，完全是基于傳統mp3編碼技術的一種改良，本身最大的技術亮點就在于SBR（Spectral Band Replication 頻段復制），這是一種新的音頻編碼增強算法。它提供了改善低位率情況下音頻和語音編碼的性能的可能。這種方法可在指定的位率下增加音頻的帶寬或改善編碼效率。SBR最大的優勢就是在低數據速率下實現非常高效的編碼，與傳統的編碼技術不同的是，SBR更像是一種后處理技術，因此解碼器的算法的優劣直接影響到音質的好壞。高頻實際上是由解碼器（播放器）產生的，SBR編碼的數據更像是一種產生高頻的命令集，或者稱為指導性的信號源，這有點駇idi的工作方式。我們可以看到，mp3PRO其實是一種mp3信號流和SBR信號流的混合數據流編碼。有關資料顯示，SBR技術可以改善低數據流量下的高頻音質，改善程度約為30%，我們不管這個30%是如何得來的，但可以事先預知這種改善可以讓64kbps的mp3達到128kbps的mp3的音質水平（注：在相同的編碼條件下，數據速率的提升和音質的提升不是成正比的，至少人耳聽覺上是這樣的），這和官方聲稱的64kbps的mp3PRO可以媲美128kbps的mp3的宣傳基本是吻合的。

• WMA

WMA就是Windows Media Audio編碼后的文件格式，由微軟開發，WMA針對的不是單機市場，是網絡！競爭對手就是網絡媒體市場中著名的Real Networks。微軟聲稱，在只有64kbps的碼率情況下，WMA可以達到接近CD的音質。和以往的編碼不同，WMA支持防復制功能，她支持通過Windows Media Rights Manager 加入保護，可以限制播放時間和播放次數甚至于播放的機器等等。WMA支持流技術，即一邊讀一邊播放，因此WMA可以很輕松的實現在線廣播，由于是微軟的杰作，因此，微軟在Windows中加入了對WMA的支持，WMA有著優秀的技術特征，在微軟的大力推廣下，這種格式被越來越多的人所接受。

• RA

RA就是RealAudio格式，這是各位網蟲接觸得非常多的一種格式，大部分音樂網站的在線試聽都是采用了RealAudio，這種格式完全針對的就是網絡上的媒體市場，支持非常豐富的功能。最大的閃爍點就是這種格式可以根據聽眾的帶寬來控制自己的碼率，在保證流暢的前提下盡可能提高音質。RA可以支持多種音頻編碼，包括ATRAC3。和WMA一樣，RA不但都支持邊讀邊放，也同樣支持使用特殊協議來隱匿文件的真實網絡地址，從而實現只在線播放而不提供下載的欣賞方式。這對唱片公司和唱片銷售公司很重要，在各方的大力推廣下，RA和WMA是目前互聯網上，用于在線試聽最多的音頻媒體格式。

• APE

APE是Monkey's Audio提供的一種無損壓縮格式。Monkey's Audio提供了Winamp的插件支持，因此這就意味著壓縮后的文件不再是單純的壓縮格式，而是和MP3一樣可以播放的音頻文件格式。這種格式的壓縮比遠低于其他格式，但能夠做到真正無損，因此獲得了不少發燒用戶的青睞。在現有不少無損壓縮方案種，APE是一種有著突出性能的格式，令人滿意的壓縮比以及飛快的壓縮速度，成為了不少朋友私下交流發燒音樂的唯一選擇。

6.    傳輸

       在電信中，傳輸是通過物理點對點或點對多點傳輸介質（有線，光纖或無線）發送和傳播模擬或數字信息信號的過程。

通過傳送者分派，為了別處接受的一種信號、消息、或者任何種類的信息。通過各種手段實現的信號傳播，例如電報、電話、廣播、電視，或者經由任意媒介電話傳真、例如電線、同軸電纜、微波、光纖，或者無線電頻率。

在一般信息論中傳輸被用于表示經由信道的信息通訊的整個過程。例如數據塊或數據包，電話或電子郵件。 傳輸技術和方案通常涉及物理層協議任務，例如調制，解調，線路編碼，均衡，差錯控制，比特同步和多路復用，但該術語還可能涉及更高層的協議任務，例如數字化模擬消息信號 和數據壓縮。數字信息或數字化模擬信號的傳輸被稱為數字通信。

7.    解碼(數據還原)

在計算機網絡中，網絡通過通信網將計算機互聯以實現資源共享和數據傳輸?shù)摹．斒褂玫耐ㄐ啪W(wǎng)信號形式和傳輸設備的信號形式不一樣時，就必須進行信號形式的轉換。一般將在發送方進行的信號形式轉換稱為編碼，接收方進行的信號形式的轉換成為解碼。

音頻編解碼框圖

將模擬的、連續的聲音波形數字化 ( 離 散化 ) ，可以得到數字音頻。數字音頻是把模擬的聲音信號通過采樣、量化和編碼過程轉變成數字信號，然后再 進行記錄、傳輸及其他加工處理；重放時再將這些記錄的數字音頻信號還原為模擬信號，獲得連續的聲音。

采用數字音頻技術可以避免模擬信號容易受噪聲和干擾的影響，可以擴大音頻的動態范圍，可以利用計算機 進行數據處理，可以不失真地遠距離傳輸，可以與圖像、視頻等其他媒體信息進行多路復用，以實現多媒體化和網絡化。

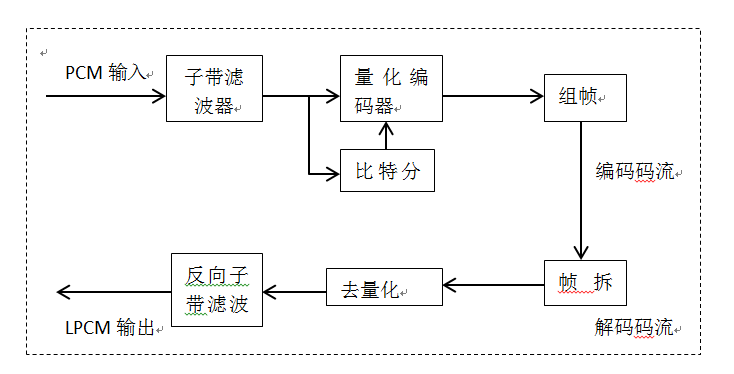

圖 1給出了音頻編解碼的一般模型。每個子帶信號都在經過定標處 理后被重新進行量化，量化編碼過程引入的量化噪聲不能超過已確定的對應子帶的掩蔽門限。因此量化噪聲頻譜與信號頻譜進行了動態自適應?！氨壤蜃印焙透髯?帶所使用量化器的相關信息與編碼后的子帶樣值一同進行傳輸，而解碼器可以在不了解編碼器如何確定編碼所需信息的情況下對碼流進行解碼。這降低了解碼器的復 雜度，并為編碼器的選擇和解碼器開發提供了很大的靈活性。

圖1

這里主要涉及的技術有： A/D 和 D/A 轉換、壓縮編碼技 術、數字信號處理技術、信道編碼和調制技術。

音頻編碼過程

音頻信號數字化

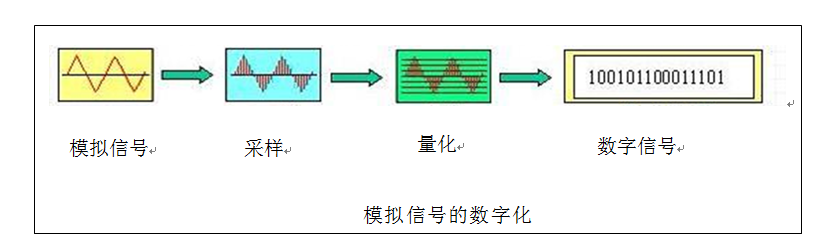

信號的數字化就是將連續的模擬信號轉換成離散的數字信號， 一般需要完成采樣、量化和編碼三個步驟，如圖 2 所示。采樣是指用每隔一定時間間隔的信號樣本值序列來代替原來在時間上連續的信號。量化是用有限個幅度近似表示原來在時間上連續變化的幅度值，把模擬信號的連續幅度變?yōu)橛邢迶?shù)量、有一定時間間隔的離散值。編碼則是按照一定的規律，把量化后的離散值用二進制數碼表示。上述數字化的過程又稱為脈沖編碼調制(Pulse Code Modulation) ，通常由 A/D 轉換器來實現。

圖2

數字音頻信號經過處理、記錄或傳輸后，當需要重現聲音時，還必須還原為連續變化的模擬信號。將數字信號轉換成模擬信號為 D/A 變換。

數字音頻的質量取決于采樣頻率和量化位數。采樣頻率越高，量化位數越多，數字化后的音頻質量越高。

音頻采樣

采樣就是從一個時間上連續變化的 模擬信號取出若干個有代表性的樣本值，來代表這個連續變化的模擬信號。一個在時間和幅值上都連續的模擬音頻信號的函數表為 x(t), 采樣的過程就是在時間上將函數 x(t) 離 散化的過程。一般的采樣是按均勻的時間間隔進行的。設這一時間間隔為 T ，則取樣后的信號 為 x(nT) ， n 為自然數。

根據奈奎斯特采樣定理：要從采樣值序 列完全恢復原始的波形，采樣頻率必須大于或等于原始信號最高頻率的 2倍。設連續信號 x(t) 的頻譜為 x(W) ，以采樣間隔時間 T 抽樣得到離散信號 x(nT) ，如果滿足 │ W │ ≤ Wc 時，其中 Wc 是截止頻率，即 T ≤ l/2Wc 時，可以由 x(nT) 完全確定連續信號 x(t) 。

當采樣頻率為 1 ／ 2T 時，即 WN=Wc=1/2T 時，稱 WN 為奈奎斯特采樣頻率。

音頻量化
 采樣只解決了音頻波形信號在 時間坐標(即橫軸 ) 上把一個波形切成若干個等分的數字化問題，但是還需要用某種數字化的方法來反映某一瞬間聲波幅度的電壓值大小。該值的大小影響音量的高低。我們把對聲波波形幅度的數字化表示稱之為“量化” 。

量化的過程 是先將采樣后的信號按整個聲波的幅度劃分成有 限個區段的集合，把落入某個區段內的樣值歸為一類，并賦于相同的量化值。如何分割采樣信號的幅度呢 ? 我們還是采取二進制的方式，以８位 (bit) 或 16 位 (bit) 的方式來劃分縱軸 。也就是說在一個以8位為記錄模式的音效中，其縱軸將會被劃分為2^8個量化等級，用以記錄其幅度大小,其精度為 音頻信號最大振幅的 1/256 。量化位數越多，量化值越接近于采樣值，其精度越高，但要求的信息存儲量就越大。

存儲數字音頻信號的比特率為：

I=N·Ws

其中的 Ws 是采樣率， N 是每個采樣值的比特數。

要減小比特率 I ，在 Ws 已經確定的情況下，只能去減少 N 的值。 N 的值降低會導致量化的精 度降低， N 的值增加又會導致信息存儲量的增加。因此在編碼時就需要合理地選擇 N 的值。

均勻量化就是采用相等的量化間隔進行采樣，也稱為線性量化。用均勻量化來量化輸入信號時，無論對大的輸入信號還是小的輸入信號都一律采用相同的量化間隔。因此，要想既適應幅度大的輸入信號，同時又要滿足精度高的要求，就需要增加采樣樣本的位數。

非均勻量化的基本思想是對輸入信號進行量化時，大的輸入信號采用大的量化間隔，小的輸入信號采用小的量化間隔，這樣就可以在滿足精度要求的情況下使用較少的位數來表示。其中采樣輸入信號幅度和量化輸出數據之間一般定義了兩種對應關系，一種稱為 u 律壓縮算法，另一種稱 為 A 律壓縮算法。

采用不同的量化方法，量化后的數據量也就不同。因此說量化也是一種壓縮數據的方法。

8.    反抽樣(數模轉換)

數模轉換就是將離散的數字量轉換為連接變化的模擬量。

主要技術指標如下：

• 分辯率（Resolution） 指數字量變化一個最小量時模擬信號的變化量，定義為滿刻度與2n的比值。分辯率又稱精度，通常以數字信號的位數來表示。

• 轉換速率（Conversion Rate）是指完成一次從模擬轉換到數字的AD轉換所需的時間的倒數。積分型AD的轉換時間是毫秒級屬低速AD，逐次比 較型AD是微秒級屬中速AD，全并行/串并行型AD可達到納秒級。采樣時間則是另外一個概念，是指兩次轉換的間隔。為了保證轉換的正確完成，采樣速率 （Sample Rate）必須小于或等于轉換速率。因此有人習慣上將轉換速率在數值上等同于采樣速率也是可以接受的。常用單位是ksps和Msps，表 示每秒采樣千/百萬次（kilo / Million Samples per Second）。

• 量化誤差 （Quantizing Error） 由于AD的有限分辯率而引起的誤差，即有限分辯率AD的階梯狀轉移特性曲線與無限分辯率AD（理想AD）的轉移特 性曲線（直線）之間的最大偏差。通常是1 個或半個最小數字量的模擬變化量，表示為1LSB、1/2LSB。

• 偏移誤差（Offset Error） 輸入信號為零時輸出信號不為零的值，可外接電位器調至最小。

• 滿刻度誤差（Full Scale Error） 滿度輸出時對應的輸入信號與理想輸入信號值之差。

• 線性度（Linearity）實際轉換器的轉移函數與理想直線的最大偏移，不包括以上三種誤差。

• 其他指標還有：絕對精度（Absolute Accuracy） ，相對精度（Relative Accuracy），微分非線性，單調性和無錯碼，總諧波失真（Total Harmonic Distotortion縮寫THD）和積分非線性。

模數變換方法

• 采樣方法應滿足采樣定理，適當加入抗混迭濾波器；

• 寬帶化，如在中頻對模擬信號進行數字化，信號帶寬通常在十幾到幾十兆赫茲；

• 保持較高的信號動態范圍；

• 高采樣率，應盡量在中頻或射頻工作，以盡可能保證整機的軟件化處理；

• 減少量化噪聲。

9.    電聲轉換

將電信號轉化為聲信號的過程稱為電聲轉換。電聲轉換器是把聲能轉換成電能或電能轉換成聲能的器件，電聲工程中的傳聲器、揚聲器和耳機是最典型的電能、聲能之間相互變換的器些器件統稱為電聲轉換器，亦稱電聲換能器。

換能器工作頻率的設計依據涉及傳聲媒質對超聲波能量衰減的因素、檢測目標（如缺陷）對超聲波的反射反射反射反射特性、傳聲媒質的本底噪聲以及輻射阻抗等等。決定換能器工作頻率的影響因素有很多，如激勵用電信號的頻率、換能器的組裝結構設計、工作原理的應用范圍與限制條件、換能元件自身的材料物理特性等等。換能器的許多重要性能，如指向性、發射聲功率、接收靈敏度以及聲場特性等都直接受其工作頻率的影響。

10.    人耳聽聲

人耳對不同強度、不同頻率聲音的聽覺范圍稱為聲域。在人耳的聲域范圍內，聲音聽覺心理的主觀感受主要有響度、音高、音色等特征和掩蔽效應、高頻定位等特性。其中響度、音高、音色可以在主觀上用來描述具有振幅、頻率和相位三個物理量的任何復雜的聲音，故又稱為聲音“三要素”；

響度，又稱聲強或音量，它表示的是聲音能量的強弱程度，主要取決于聲波振幅的大小。聲音的響度一般用聲壓（達因/平方厘米）或聲強（瓦特/平方厘米）來計量，聲壓的單位為帕(Pa），它與基準聲壓比值的對數值稱為聲壓級，單位是分貝（dB）。

音高

音高也稱音調，表示人耳對聲音調子高低的主觀感受。客觀上音高大小主要取決于聲波基頻的高低，頻率高則音調高，反之則低，單位用赫茲(Hz）表示。主觀感覺的音高單位是“美”，通常定義響度為40方的 1kHz純音的音高為1000美。赫茲與“美”同樣是表示音高的兩個不同概念而又有聯系的單位。

11.    音色

音色又稱音品，由聲音波形的諧波頻譜和包絡決定。聲音波形的基頻所產生的聽得最清楚的音稱為基音，各次諧波的微小振動所產生的聲音稱泛音。單一頻率的音稱為純音，具有諧波的音稱為復音。每個基音都有固有的頻率和不同響度的泛音，借此可以區別其它具有相同響度和音調的聲音。聲音波形各次諧波的比例和隨時間的衰減大小決定了各種聲源的音色特征，其包絡是每個周期波峰間的連線，包絡的陡緩影響聲音強度的瞬態特性。聲音的音色色彩紛呈，變化萬千，高保真（Hi— Fi）音響的目標就是要盡可能準確地傳輸、還原重建原始聲場的一切特征，使人們其實地感受到諸如聲源定位感、空間包圍感、層次厚度感等各種臨場聽感的立體環繞聲效果。

二、音頻的關鍵參數詳解

1、聲道數：聲道數是音頻傳輸?shù)闹匾笜?，現在主要有單聲道和雙聲道之分。雙聲道又稱為立體聲，在硬件中要占兩條線路，音質、音色好，但立體聲數字化后所占空間比單聲道多一倍。

2、量化位數：量化位是對模擬音頻信號的幅度軸進行數字化，它決定了模擬信號數字化以后的動態范圍。由于計算機按字節運算，一般的量化位數為8位和16位。量化位越高，信號的動態范圍越大，數字化后的音頻信號就越可能接近原始信號，但所需要的存貯空間也越大。

3、采樣頻率：采樣頻率這個專業術語是指一秒鐘內采樣的次數。采樣頻率的選擇應該遵循奈奎斯特(Harry Nyquist)采樣理論(如果對某一模擬信號進行采樣，則采樣后可還原的最高信號頻率只有采樣頻率的一半，或者說只要采樣頻率高于輸入信號最高頻率的兩倍，就能從采樣信號系列重構原始信號)。根據該采樣理論，CD激光唱盤采樣頻率為44kHz，可記錄的最高音頻為22kHz，這樣的音質與原始聲音相差無幾，也就是我們常說的超級高保真音質。通信系統中數字電話的采用頻率通常為8kHz，與原4k帶寬聲音一致的。

補充： 聲音其實是一種能量波，因此也有頻率和振幅的特征，頻率對應于時間軸線，振幅對應于電平軸線。波是無限光滑的，弦線可以看成由無數點組成，由于存儲空間是相對有限的，數字編碼過程中，必須對弦線的點進行采樣。

采樣的過程就是抽取某點的頻率值，很顯然，在一秒中內抽取的點越多，獲取得頻率信息更豐富，為了復原波形，采樣頻率越高，聲音的質量也就越好，聲音的還原也就越真實，但同時它占的資源比較多。由于人耳的分辨率很有限，太高的頻率并不能分辨出來。22050 的采樣頻率是常用的，44100已是CD音質，超過48000或96000的采樣對人耳已經沒有意義。這和電影的每秒24幀圖片的道理差不多。如果是雙聲道，采樣就是雙份的，文件也差不多要大一倍。

根據奈奎斯特采樣理論，為了保證聲音不失真，采樣頻率應該在40kHz左右。這個定理怎么得來，我們不需要知道，只需知道這個定理告訴我們，如果我們要精確的記錄一個信號，我們的采樣頻率必須大于等于音頻信號的最大頻率的兩倍，記住，是最大頻率。

在數字音頻領域，常用的采樣率有：

8000 Hz - 電話所用采樣率， 對于人的說話已經足夠

11025 Hz - 電話所用采樣率

22050 Hz - 無線電廣播所用采樣率

32000 Hz - miniDV 數碼視頻 camcorder、DAT (LP mode)所用采樣率

44100 Hz - 音頻 CD, 也常用于 MPEG-1 音頻（VCD，SVCD，MP3）所用采樣率

47250 Hz - 商用 PCM 錄音機所用采樣率

48000 Hz - miniDV、數字電視、DVD、DAT、電影和專業音頻所用的數字聲音所用采樣率

50000 Hz - 商用數字錄音機所用采樣率

96000 Hz或者 192000 Hz - DVD-Audio、一些 LPCM DVD 音軌、BD-ROM（藍光盤）音軌、和 HD-DVD （高清晰度 DVD）音軌所用所用采樣率

4、碼率

比特率也叫碼率，指音樂每秒播放的數據量，單位用bit表示，也就是二進制位。 bps就是比特率。b就是比特，s就是秒，p就是每，一個字節相當于8個二進制位。也就是說128bps的4分鐘的歌曲的文件大小是這樣計算的(128/8)*4*60=3840kB=3.8MB，1B（Byte）=8b（bit），一般mp3在128比特率左右為益，也大概在3-4 BM左右的大小。

在計算機應用中，能夠達到最高保真水平的就是PCM編碼，被廣泛用于素材保存及音樂欣賞，CD、DVD以及我們常見的 WAV文件中均有應用。因此，PCM約定俗成了無損編碼，因為PCM代表了數字音頻中最佳的保真水準，并不意味著PCM就能夠確保信號絕對保真，PCM也只能做到最大程度的無限接近。

要算一個PCM音頻流的碼率是一件很輕松的事情，采樣率值×采樣大小值×聲道數 bps。一個采樣率為44.1KHz，采樣大小為16bit，雙聲道的PCM編碼的WAV文件，它的數據速率則為 44.1K×16×2 =1411.2Kbps。我們常見的Audio CD就采用了PCM編碼，一張光盤的容量只能容納72分鐘的音樂信息。

雙聲道的PCM編碼的音頻信號，1秒鐘需要176.4KB的空間，1分鐘則約為10.34M，這對大部分用戶是不可接受的，尤其是喜歡在電腦上聽音樂的朋友，要降低磁盤占用，只有2種方法，降低采樣指標或者壓縮。降低采樣指標是不可取的，因此專家們研發了各種壓縮方案。最原始的有DPCM、ADPCM，其中最出名的為MP3。所以，采用了數據壓縮以后的碼率遠小于原始碼。

采樣率為44.1HZ，采樣精度為16位的雙音頻，你可以算出比特率是44100*16*2bps，每秒的音頻數據是固定的44100*16*2/8 字節
