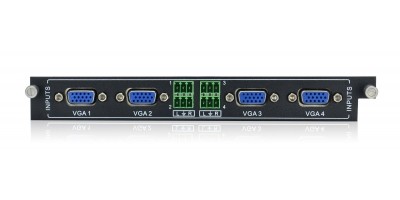

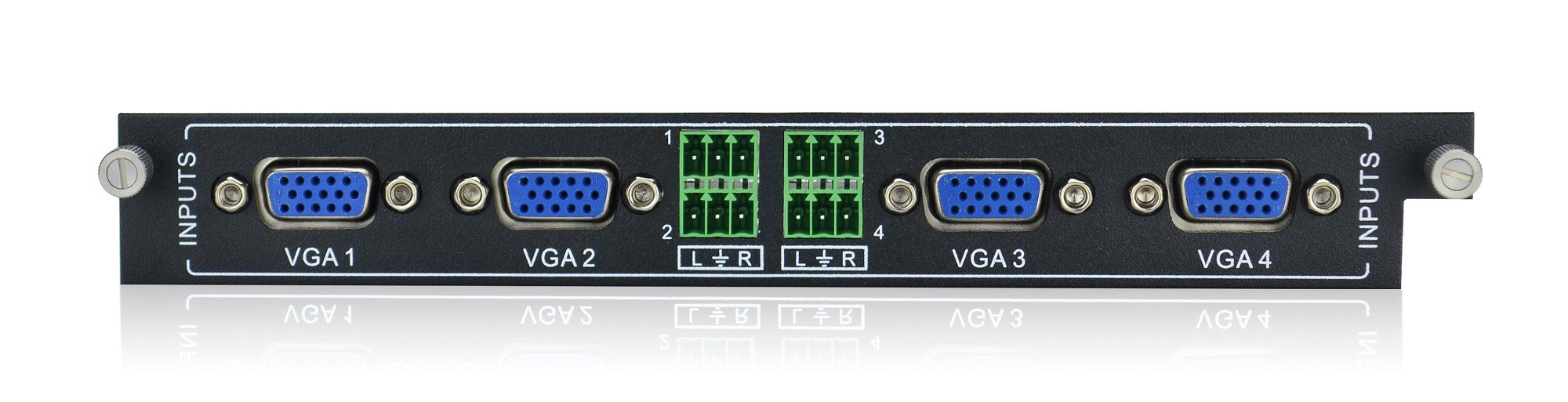

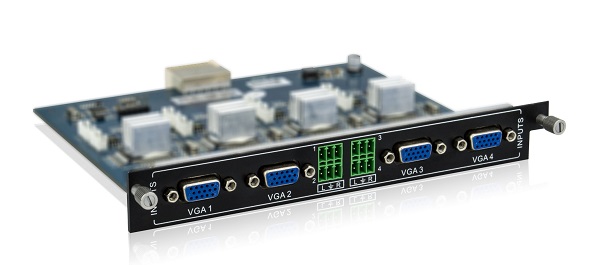

XTP-VGA-4IN是一款4路帶雙聲道立體聲音頻的VGA信號輸入卡，輸入信號可倍線變成分辨率為1080P或者1920x1200輸出，并且兼容C-video, YPbPr 和 S-video格式的信號。?功能特點：輸入信號：4路VGA信號，4路雙聲道立體聲音頻信號；輸入信號類型支持：VGA（RGBHV）、YPbPr、S-VIDEO、C-VIDEO等；可通過指令調節每路輸入對應輸出分辨率：
XTP-VGA-4IN是一款4路帶雙聲道立體聲音頻的VGA信號輸入卡，輸入信號可倍線變成分辨率為1080P或者1920x1200輸出，并且兼容C-video, YPbPr 和 S-video格式的信號。
?
功能特點：
輸入信號：4路VGA信號，4路雙聲道立體聲音頻信號；
輸入信號類型支持：VGA（RGBHV）、YPbPr、S-VIDEO、C-VIDEO等；
可通過指令調節每路輸入對應輸出分辨率：1024x768@60Hz、1280x720@60Hz、
1280x800@60Hz、1920x1080@60Hz（默認）、1360x768@60Hz、
1920x1200@60Hz、1600x1200@60Hz；
VGA輸入音頻加嵌功能，每張卡輸入4路帶雙聲道立體聲音頻的VGA信號，信號可以由混合矩陣的任意輸出板卡輸出到終端設備；
支持關閉\打開音頻；
支持VGA信號輸入自動矯正；
支持調節輸出信號是HDMI\DVI；
支持調節色度空間是YCBCR\RGB；
支持單端口恢復出廠設置；
自帶防誤插標志，水平插入矩陣卡槽即可使用；
??
技術參數：
型號 | XTP-VGA-4IN |
視頻輸入: | |
輸入信號 | 4路VGA信號 |
輸入連接器 | 15P D型母端口 |
耦合輸入 | 僅AC?耦合 |
輸入電平 | 0.5 ~ 2.0Vp-p |
輸入阻抗 | 75Ω |
音頻輸入： | |
輸入信號???????? | 4路模擬音頻信號 |
輸入連接器 | 3P插拔接線端子 |
音頻輸入阻抗 | >10KΩ |
輸入阻抗 | 75Ω |
頻率響應 | 20Hz～20K Hz |
常規： | |
視頻信號 | VGA（RGBHV）、 YPbPr、S-VIDEO、 C-VIDEO |
增益 | 0 dB |
頻帶寬 | YPbPr: 170MHz； C-VIDEO: 150MHz； VGA: 170MHz |
切換速率 | 200ns(最大值) |
串擾 | <-50dB@5MHz |
型號?: XTP-VGA-4IN
視頻輸入:
輸入信號?: 4路VGA信號
輸入連接器?: 15P D型母端口
耦合輸入?:?僅AC?耦合
輸入電平?: 0.5 ~ 2.0Vp-p
輸入阻抗?: 75Ω
音頻輸入：
輸入信號?: ?: 4路模擬音頻信號
輸入連接器?: 3P插拔接線端子
音頻輸入阻抗?: >10KΩ
輸入阻抗?: 75Ω
頻率響應?: 20Hz～20K Hz
常規：
視頻信號?: VGA（RGBHV）、
YPbPr、S-VIDEO、
C-VIDEO
增益?: 0 dB
頻帶寬?: YPbPr: 170MHz；
C-VIDEO: 150MHz；
VGA: 170MHz
切換速率?: 200ns(最大值)
串擾?: <-50dB@5MHz
