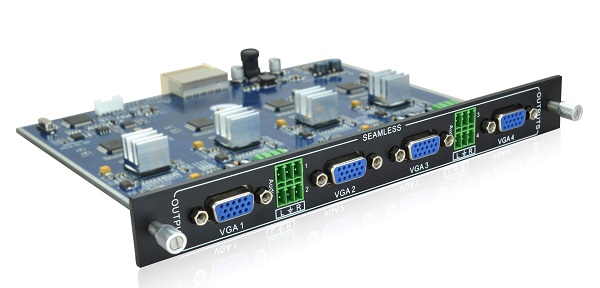

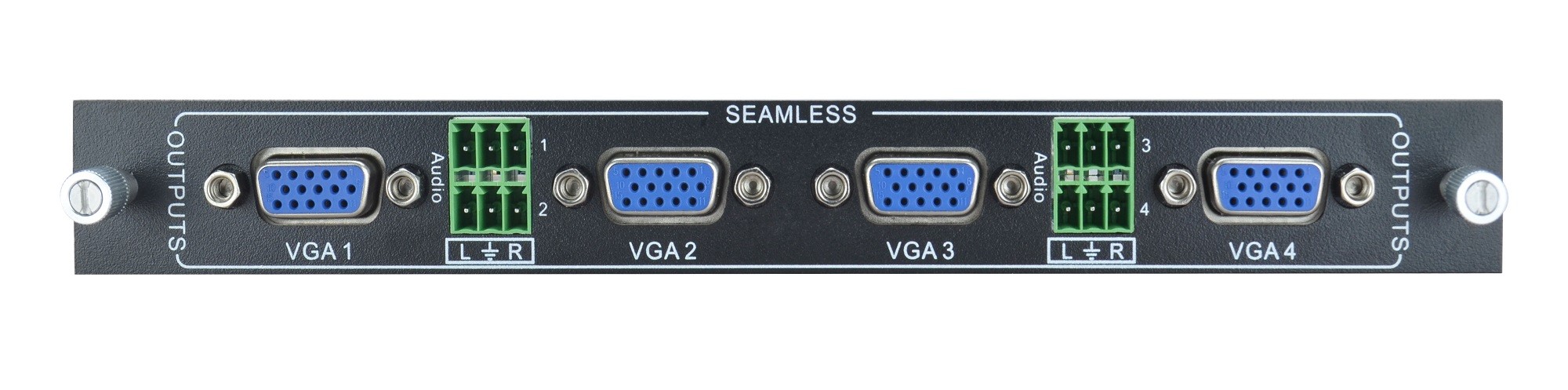

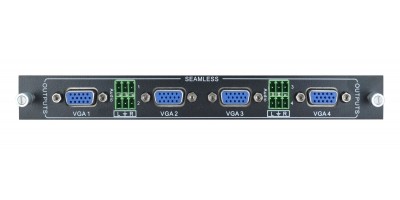

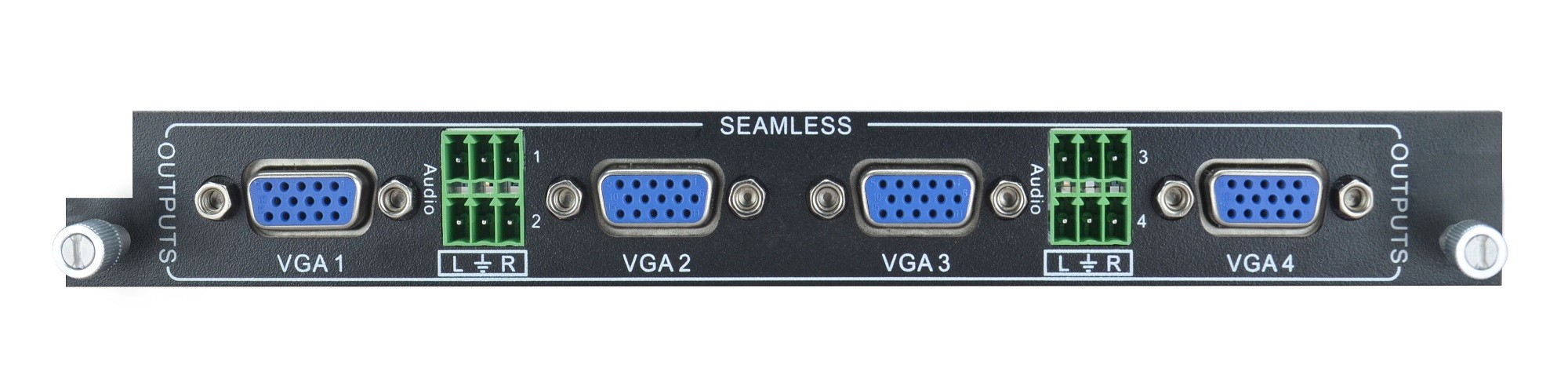

XTP-VGA-4OUT是一款多功能輸出信號卡，可用于混合矩陣主機。具有4路VGA輸出接口，信號輸出支持C-video和YPbPr格式，同時支持調節輸出分辨率的功能。
功能特點：
輸出信號：4路VGA信號，4路雙聲道立體聲音頻信號；
輸出信號卡的每路輸出分辨率可通過指令進行調節：720x480i@60Hz、720x576i@50Hz、720x480p@60Hz、720x576p@50Hz、1280x720p@60Hz、1280x720p@59Hz、 1280x720p@50Hz、1280x720p@30Hz、1280x720p@25Hz、1280x720p@24Hz、1920x1080i@60Hz、1920x1080i@59Hz、1920x1080i@50Hz、1920x1080p@60Hz、 1920x1080p@59Hz、1920x1080p@50Hz、1920x1080p@30Hz、1920x1080p@29Hz、1920x1080p@25Hz、1920x1080p@24Hz、640x480p@60Hz、640x480p@75Hz、800x600p@60Hz、800x600p@75Hz、1024x768p@60Hz、1024x768p@75Hz、1280x1024p@60Hz、1280x1024p@75Hz、1360x768p@60Hz、1366x768p@60Hz、1400x1050p@60Hz、1600x1200p@60Hz、1440x900p@60Hz、1440x900p@75Hz、1680x1050p@60Hz、1920x1200p@60Hz.
當輸出板卡的輸出設置為CVBS信號格式時，可設置為PAL或NTSC制式，默認為PAL制式；
與其他無縫輸入信號卡進行切換時，切換通道連接的輸入信號源分辨率需要保持一致；
支持外嵌音頻，且音視頻同步；
技術參數：
型號 | XTP-VGA-4OUT |
視頻輸出： | |
輸出信號 | 4路VGA信號 |
輸出連接器 | 15P D型母端口 |
輸出阻抗 | 75Ω |
輸出電平 | 0.5～2.0Vp-p |
音頻輸出： | |
輸出信號 | 4路模擬音頻信號 |
輸出連接器 | 3P插拔接線端子 |
頻率響應 | 20Hz～20K Hz |
輸出阻抗 | 75Ω |
常規： | |
視頻信號 | VGA（RGBHV）、YPbPr、C-VIDEO |
增益 | 0 dB |
頻帶寬 | 340MHz(-3dB) |
切換速率 | 200ns(最大值) |
串?dāng)_ | <-50dB@5MHz |
傳輸距離 | 1080p≤10m(請使用優質線材) |
功耗 | 輸入：12W；輸出：6W |
