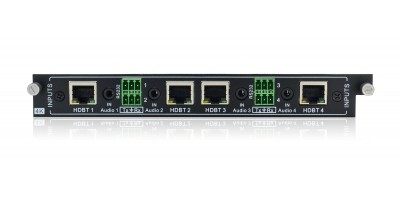

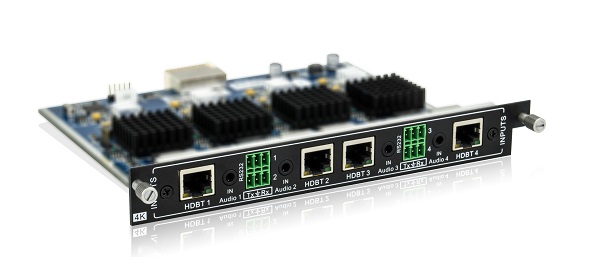

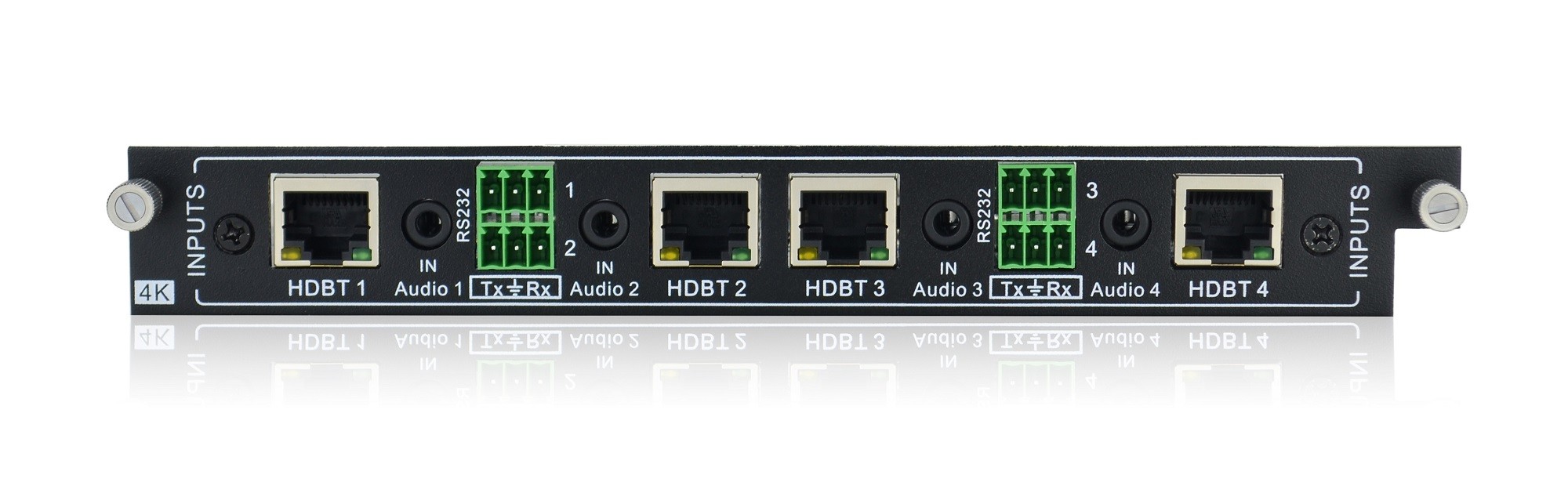

XTP-4KBT-4IN是一款HDBT (雙絞線傳輸) 4K信號輸入卡,具有4路立體聲音頻輸入口和4路HDBT輸入口。支持EDID學習功能,HDBT輸入兼容1.3。
功能特點:
HDBaseT輸入信號卡和無縫高清智能矩陣主機搭配使用;
4路非平衡音頻輸入,3.5mm音頻接口;
支持HDMI、RS232和Audio信號同時傳輸,1080P信號支持70m的傳輸距離,4K 信號支持40m的傳輸距離;
支持RS232分別雙向通訊;
支持立體聲,支持內嵌、外嵌音頻的切換。
技術參數:
型號 | XTP-4KBT-4IN |
視頻輸入: | |
輸入信號 | 4路HDBT信號 |
輸入連接器 | RJ45,帶黃綠雙色指示燈 |
輸入電平 | T.M.D.S 2.9V~3.3V |
輸入阻抗 | 差分線100Ω |
音頻輸入: | |
輸入信號 | 4路立體聲信號 |
輸入連接器 | 3.5mm音頻座 |
輸入阻抗 | 75Ω |
頻率響應 | 20Hz~20K Hz |
控制: | |
控制信號 | 4路RS232控制信號 |
控制端口 | 3P插拔接線端子 |
協議 | 支持RS232協議 |
常規: | |
支持音頻格式 | 內嵌音頻支持PCM、Dolby Digital、DTS、 DTS-HD格式,外接音頻支持PCM格式 |
HDMI標準 | 支持HDMI1.4a |
EDID和HDCP | 支持EDID手動管理,兼容HDCP1.4 |
增益 | 0dB |
串?dāng)_ | <-50dB@5MHz |
分辨率 | 最高支持4Kx2K |
帶寬 | 10.2Gbps |
切換速率 | 200ns (最大值) |
傳輸距離 | 1080p≤70m; 4K≤40m(請使用優質線材) |
功耗 | 輸入:26W; 輸出:26W |
工作溫度 | 0℃~+50℃ |
相對濕度 | 10%~90% |
型號 : XTP-4KBT-4IN
視頻輸入:
輸入信號 : 4路HDBT信號
輸入連接器 : RJ45,帶黃綠雙色指示燈
輸入電平 : T.M.D.S 2.9V~3.3V
輸入阻抗 : 差分線100Ω
音頻輸入:
輸入信號 : 4路立體聲信號
輸入連接器 : 3.5mm音頻座
輸入阻抗 : 75Ω
頻率響應 : 20Hz~20K Hz
控制:
控制信號 : 4路RS232控制信號
控制端口 : 3P插拔接線端子
協議 : 支持RS232協議
常規:
支持音頻格式 : 內嵌音頻支持PCM、Dolby Digital、DTS、
DTS-HD格式,外接音頻支持PCM格式
HDMI標準 : 支持HDMI1.4a
EDID和HDCP : 支持EDID手動管理,兼容HDCP1.4
增益 : 0dB
串?dāng)_ : <-50dB@5MHz
分辨率 : 最高支持4Kx2K
帶寬 : 10.2Gbps
切換速率 : 200ns (最大值)
傳輸距離 : 1080p≤70m; 4K≤40m(請使用優質線材)
功耗 : 輸入:26W; 輸出:26W
工作溫度 : 0℃~+50℃
相對濕度 : 10%~90%
