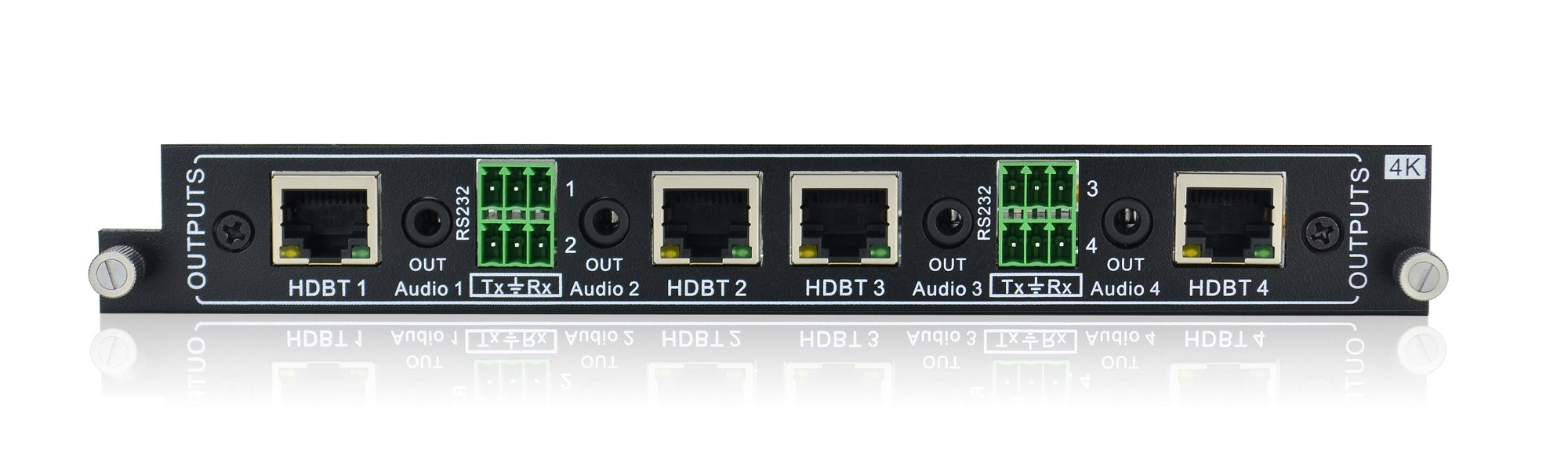

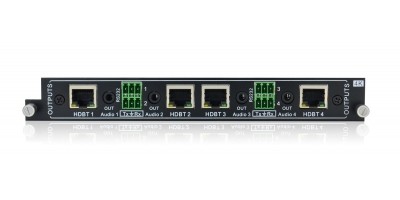

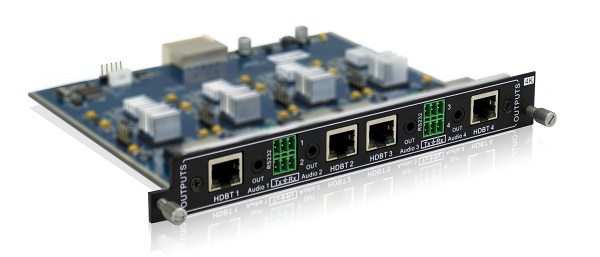

XTP-4KBT-4OUT是一款HDBT (雙絞線傳輸) 4K信號輸出卡，具有4路立體聲音輸出口和4路HDBT輸出。支持EDID學習功能，HDBT輸出兼容1.3。
功能特點：
HDBaseT輸出信號卡和無縫高清智能矩陣搭配使用；
支持RS232分別雙向通訊；
4路3.5mm音頻輸出接口，支持立體聲。
支持RS232、HDBT和Audio信號同時傳輸，1080P信號支持70m的傳輸距離，4K 信號支持40m的傳輸距離，兼容HDTV；
技術參數：
型號 | XTP-4KBT-4OUT |
視頻輸出： | |
輸出信號 | 4路HDBT信號 |
輸出連接器 | RJ45，帶黃綠雙色指示燈 |
輸出電平 | T.M.D.S 2.9V～3.3V |
輸出阻抗 | 差分線100Ω |
音頻輸出： | |
輸出信號 | 4路立體聲信號 |
輸出連接器 | 3.5mm音頻座 |
輸出阻抗 | 75Ω |
頻率響應 | 20Hz～20K Hz |
控制： | |
控制信號 | 4路RS232控制信號 |
控制端口 | 3P插拔接線端子 |
協議 | 支持RS232協議 |
常規： | |
支持音頻格式 | 內嵌音頻支持PCM、Dolby Digital、DTS、 DTS-HD格式，外接音頻支持PCM格式 |
HDMI標準 | 支持HDMI1.4a |
EDID和HDCP | 支持EDID手動管理，兼容HDCP1.4 |
增益 | 0dB |
串?dāng)_ | <-50dB@5MHz |
分辨率 | 最高支持4Kx2K |
帶寬 | 10.2Gbps |
切換速率 | 200ns (最大值) |
傳輸距離 | 1080p≤70m； 4K≤40m(請使用優質線材) |
功耗 | 輸入：26W； 輸出：26W |
工作溫度 | 0℃～+50℃ |
相對濕度 | 10%～90% |
型號 ： XTP-4KBT-4OUT
視頻輸出：
輸出信號 ： 4路HDBT信號
輸出連接器 ： RJ45，帶黃綠雙色指示燈
輸出電平 ： T.M.D.S 2.9V～3.3V
輸出阻抗 ： 差分線100Ω
音頻輸出：
輸出信號 ： 4路立體聲信號
輸出連接器 ： 3.5mm音頻座
輸出阻抗 ： 75Ω
頻率響應 ： 20Hz～20K Hz
控制：
控制信號 ： 4路RS232控制信號
控制端口 ： 3P插拔接線端子
協議 ： 支持RS232協議
常規：
支持音頻格式 ： 內嵌音頻支持PCM、Dolby Digital、DTS、
DTS-HD格式，外接音頻支持PCM格式
HDMI標準 ： 支持HDMI1.4a
EDID和HDCP ： 支持EDID手動管理，兼容HDCP1.4
增益 ： 0dB
串?dāng)_ ： <-50dB@5MHz
分辨率 ： 最高支持4Kx2K
帶寬 ： 10.2Gbps
切換速率 ： 200ns (最大值)
傳輸距離 ： 1080p≤70m； 4K≤40m(請使用優質線材)
功耗 ： 輸入：26W； 輸出：26W
工作溫度 ： 0℃～+50℃
相對濕度 ： 10%～90%
