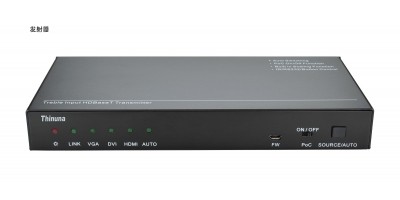

DTP-MIX-RT是一套可遠距離傳輸高清信號的HDBaseT傳輸器，其包括發射器和接收器，可廣泛應用于監控領域、計算機領域、會議系統、教育和銀行證券系統、大屏幕廣告等。
本產品采用了HDBaseT技術， HDMI、DVI和VGA信號，通過CAT5e/6網線的傳輸距離可達70米。另外，還支持RS232串口控制，以及具有雙向RS232和IR透傳功能，實現從遠端控制本地設備，或從本地控制遠端設備，極大地提高了產品使用過程中的便捷性和靈活性。
功能特點：

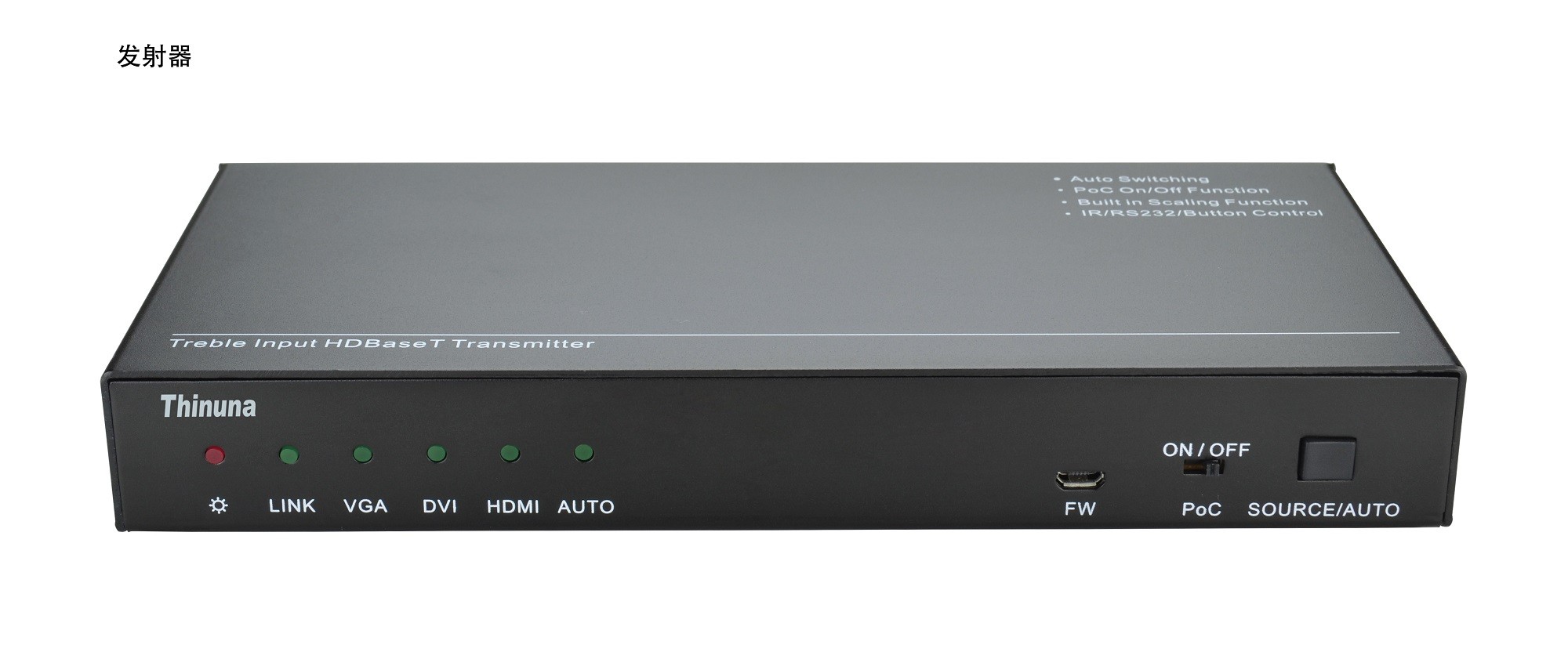

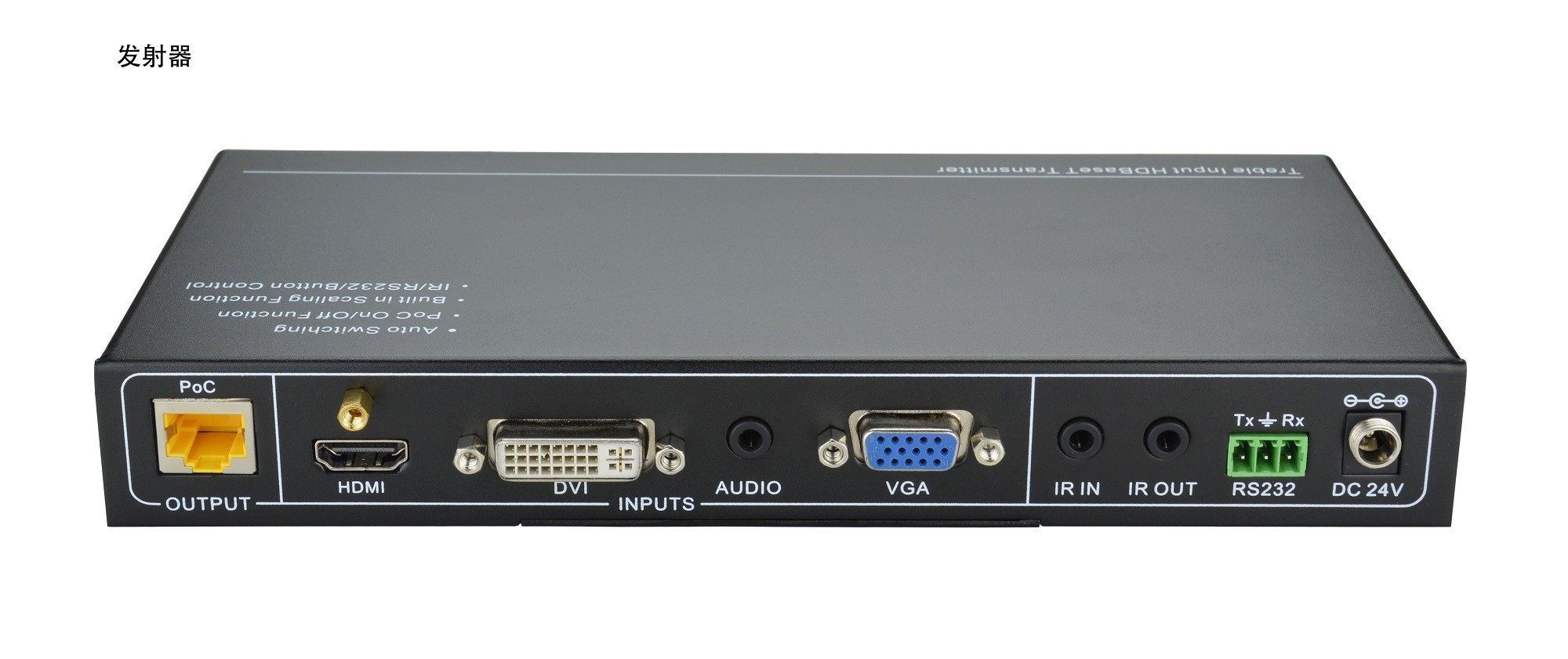

發射端輸入：1路HDMI信號，1路DVI信號，1路VGA信號，1路AUDIO信號，1路IR信號，1路RS232信號；
發射端輸出：1路HDBaset，1路IR信號，1路RS232信號；

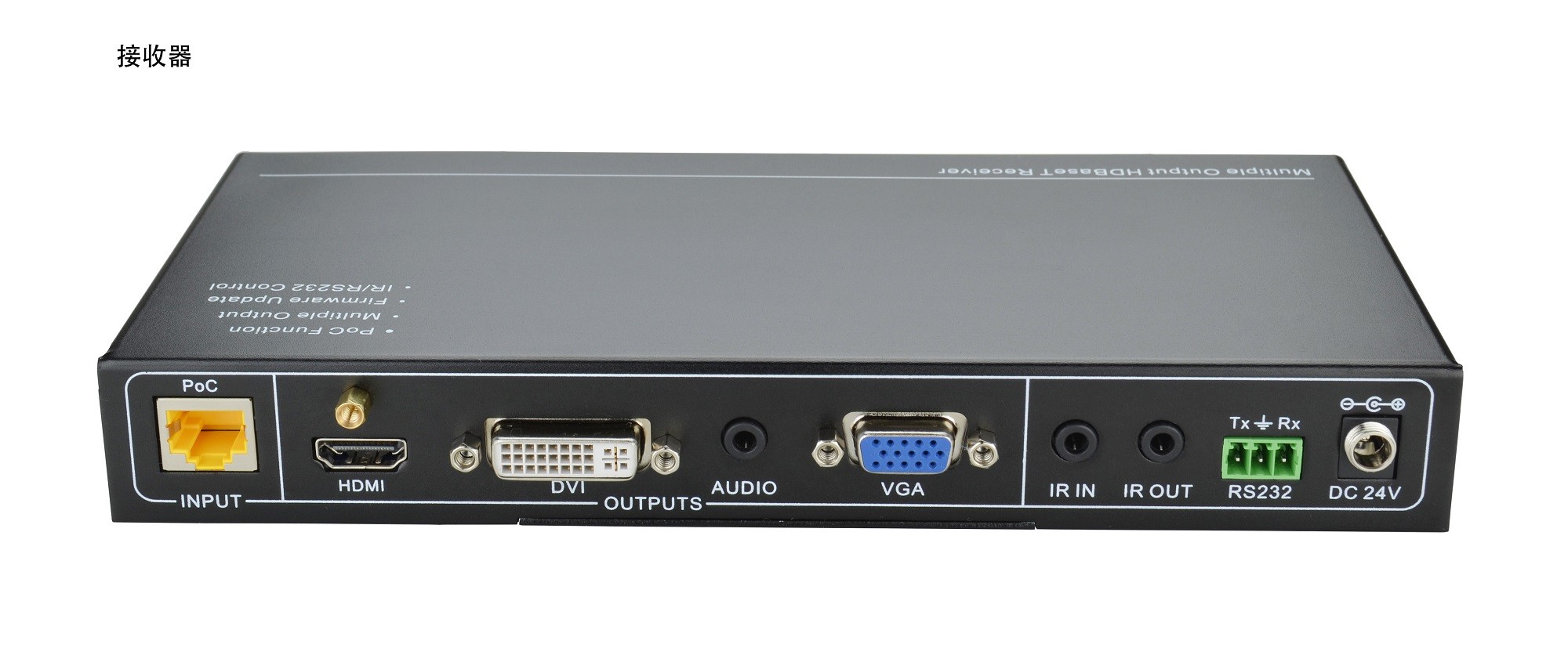

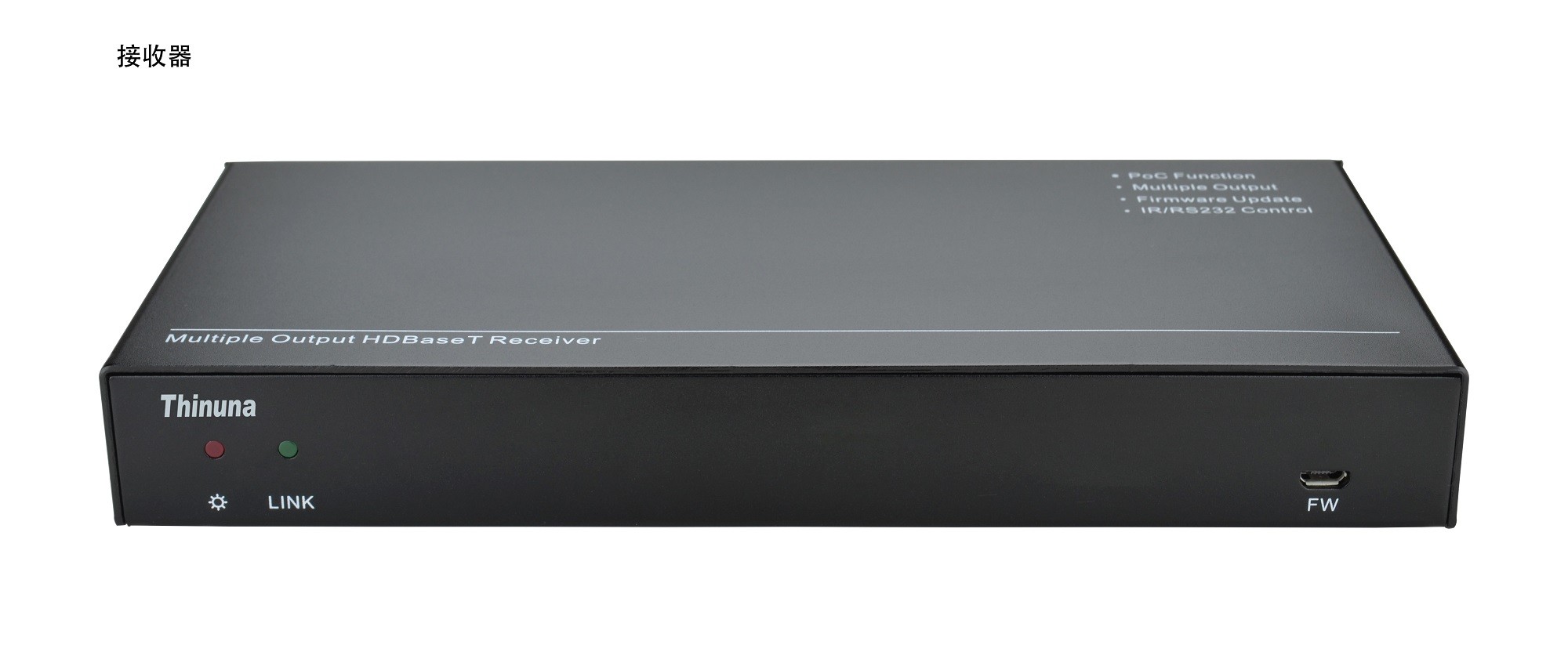

接收端輸入：1路HDBaset，1路IR信號，1路RS232信號；
接收端輸出：1路HDMI信號，1路DVI信號，1路VGA信號，1路AUDIO信號，1路IR信號，1路RS232信號；
可進行自由切換DVI、 HDMI和VGA 輸入信號；
DVI 輸入信號可嵌入外接音頻；
HDMI、DVI 和VGA 信號的最高分辨率可達1920x1200@60Hz；
LED 指示燈可實時顯示系統的狀態；
1080P 信號的傳輸距離最高可達70 米；
支持倍線功能；
支持雙向RS232 串口指令控制、前面板按鍵控制；
支持雙向PoC 功能；
支持USB 升級固件。
技術參數：
型號 | DTP-MIX-RT |
輸入/輸出（發射器T）： | |
輸入端口 | 1×HDMI；1×DVI；1×VGA；1×AUDIO |
輸入端口連接器 | Type A 19針母接頭； 單通道DVI-I，母頭； DB-15，藍色母座； 3.5mm立體音頻接口 |
輸出端口 | 1×HDBaseT OUTPUT |
輸出端口連接器 | RJ-45 |
輸入/輸出（接收器R）： | |
輸入端口 | 1×HDBaseT INPUT |
輸入端口連接器 | RJ45 |
輸出端口 | 1×HDMI； 1×DVI； 1×VGA； 1×AUDIO |
輸出端口連接器 | Type A 19針母接頭； 單通道DVI-I，母頭； DB-15，藍色母座； 3.5mm立體音頻接口 |
控制（發射器）： | |
端口 | 1×IR IN；1×IR OUT；1×RS232 |
連接器 | 3.5mm微型插座；3.5mm微型插座； 3-pin插拔接線端子 |
控制（接收器）： | |
端口 | 1×IR IN；1×IR OUT；1×RS232 |
連接器 | 3.5mm微型插座；3.5mm微型插座； 3-pin插拔接線端子 |
常規： | |
VGA信號類型 | 輸入：支持VGA、CVBS、YPbPr 輸出：支持VGA、YPbPr |
最大帶寬 | 10.2Gbps |
符合標準 | HDMI1.4，HDCP1.2 |
傳輸方式 | HDBaseT |
傳輸距離 | 1080P≤70M (PoC） |
功耗 | ≤7W（發射器T） ≤13W（接收器R） |
工作溫度 | 0℃ ~+50℃ |
重量 | 426g（發射器T） 455g（接收器R） |
尺寸 | 220（W）x30（H）x100（D）（發射器T） 220（W）x30（H）x100（D）（接收器R） |
型號 : DTP-MIX-RT
輸入/輸出（發射器T）：
輸入端口 : 1×HDMI；1×DVI；1×VGA；1×AUDIO
輸入端口連接器 : Type A 19針母接頭； 單通道DVI-I，母頭；
DB-15，藍色母座； 3.5mm立體音頻接口
輸出端口 : 1×HDBaseT OUTPUT
輸出端口連接器 : RJ-45
輸入/輸出（接收器R）：
輸入端口 : 1×HDBaseT INPUT
輸入端口連接器 : RJ45
輸出端口 : 1×HDMI； 1×DVI；
1×VGA； 1×AUDIO
輸出端口連接器 : Type A 19針母接頭； 單通道DVI-I，母頭；
DB-15，藍色母座； 3.5mm立體音頻接口
控制（發射器）：
端口 : 1×IR IN；1×IR OUT；1×RS232
連接器 : 3.5mm微型插座；3.5mm微型插座；
3-pin插拔接線端子
控制（接收器）：
端口 : 1×IR IN；1×IR OUT；1×RS232
連接器 : 3.5mm微型插座；3.5mm微型插座；
3-pin插拔接線端子
常規：
VGA信號類型 : 輸入：支持VGA、CVBS、YPbPr
輸出：支持VGA、YPbPr
最大帶寬 : 10.2Gbps
符合標準 : HDMI1.4，HDCP1.2
傳輸方式 : HDBaseT
傳輸距離 : 1080P≤70M (PoC）
功耗 : ≤7W（發射器T）
≤13W（接收器R）
工作溫度 : 0℃ ~+50℃
重量 : 426g（發射器T）
455g（接收器R）
尺寸 : 220（W）x30（H）x100（D）（發射器T）
220（W）x30（H）x100（D）（接收器R）
