DTP-4K70M-RT是一款超輕薄、高性能的HDBaseT傳輸器，由發射器（TX）和接收器（RX）組成。HDMI信號最高分辨率可達4Kx2K，發射器和接收器可通過單根電纜（CAT5e/CAT6a類）同時傳輸IR，RS232，HDMI和以太網信號。同時，本產品還支持雙向紅外發射和接收功能，擴建局域網功能，RS232控制功能，以及遠程雙向PoH功能。
DTP-4K70M-RT是一款超輕薄、高性能的HDBaseT傳輸器，由發射器（TX）和接收器（RX）組成。HDMI信號最高分辨率可達4Kx2K，發射器和接收器可通過單根電纜（CAT5e/CAT6a類）同時傳輸IR，RS232，HDMI和以太網信號。同時，本產品還支持雙向紅外發射和接收功能，擴建局域網功能，RS232控制功能，以及遠程雙向PoH功能。
功能特點：
100米HDBaseT傳輸器，產品具有以下特點：
與DTP-4K70M-RT（R）搭配使用，支持雙向POH
支持RS232，IR，EDID透?jìng)?/p>
支持4K 70米傳輸
支持100M以太網
支持10.2G帶寬
技術參數：
型號 | DTP-4K70M-RT |

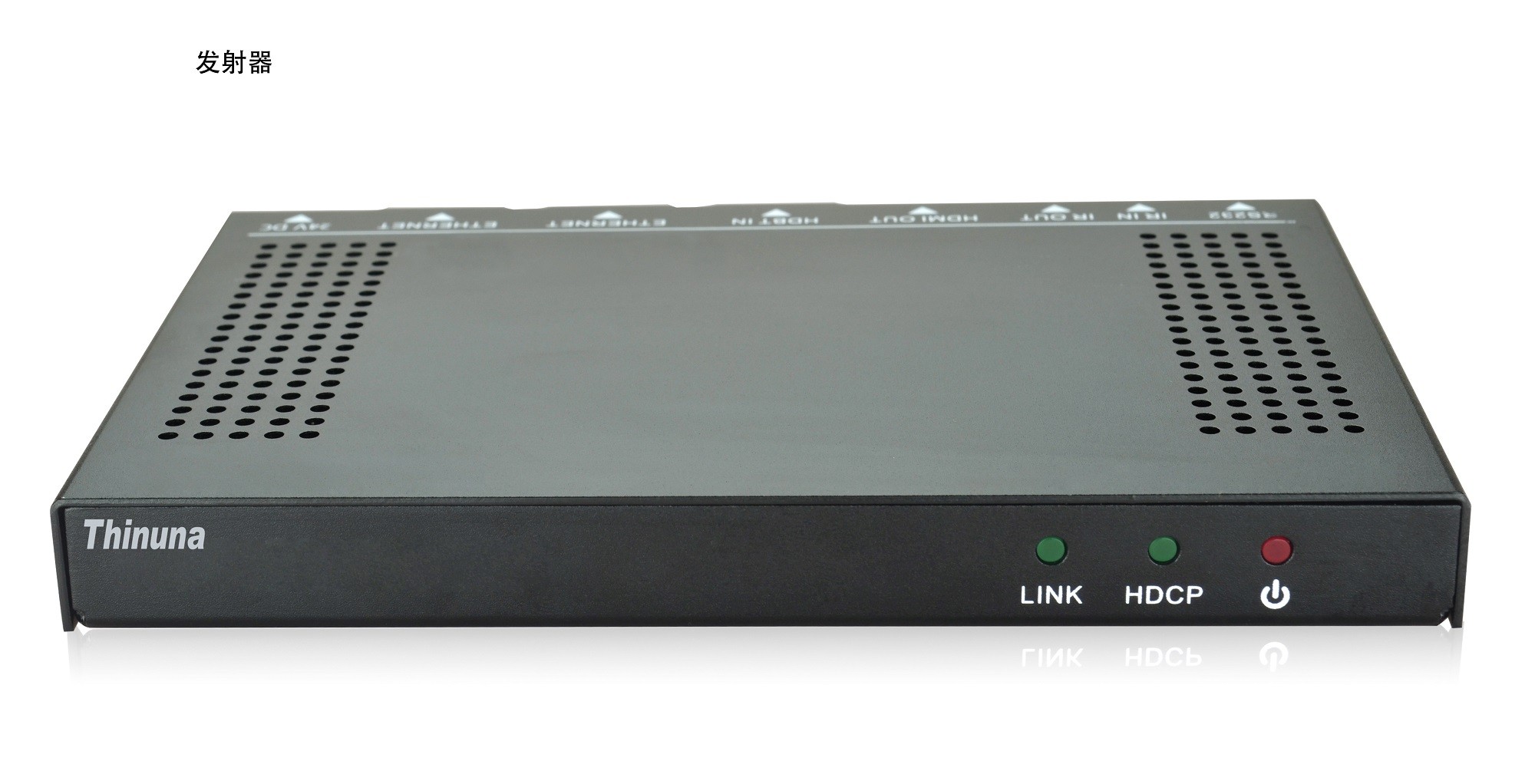

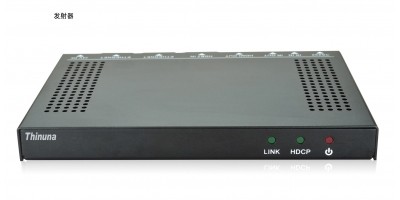

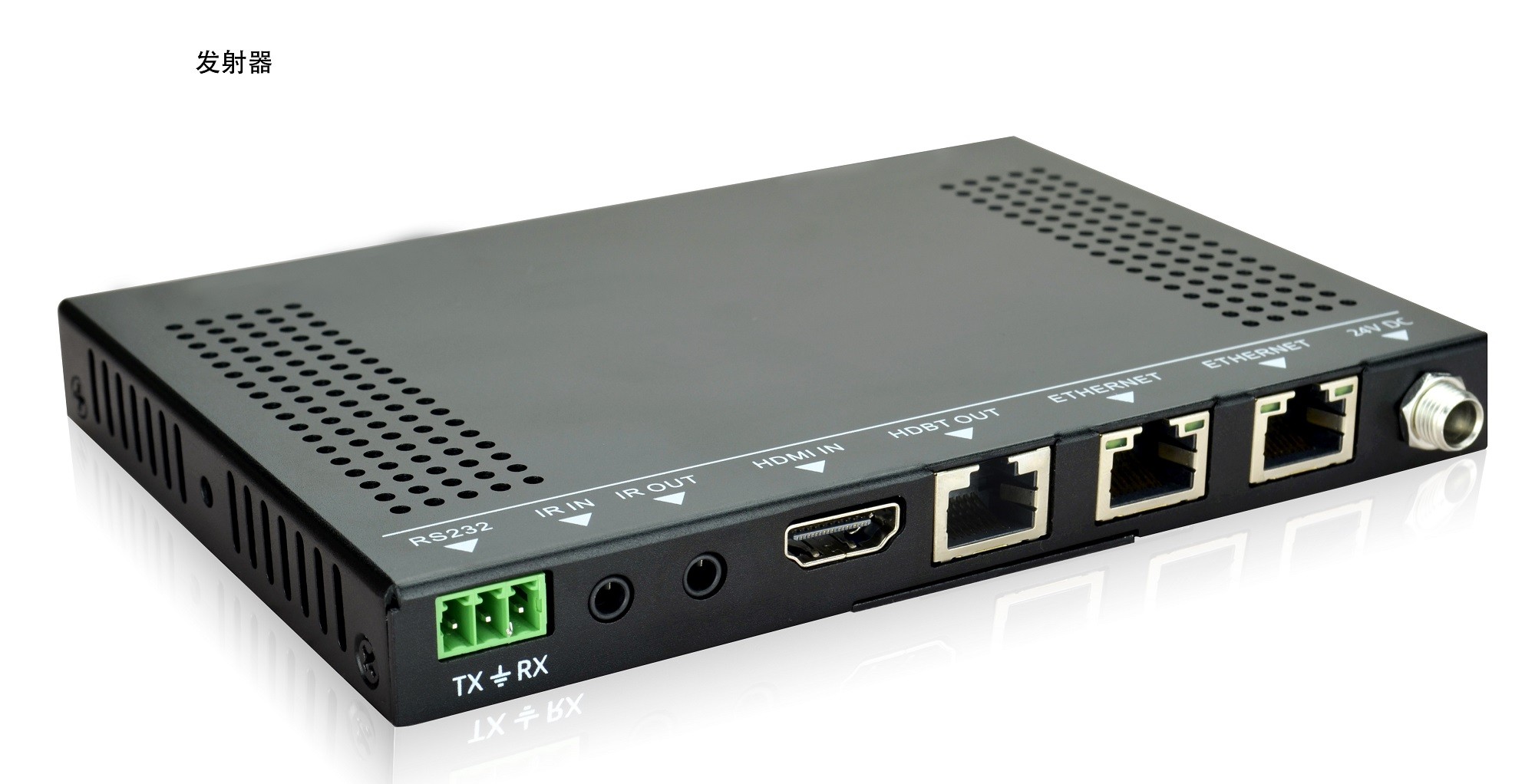

輸入/輸出（發射端T）： | |
輸入 | 1路HDMI信號，1路IR紅外信號， 1路RS232控制信號 |
輸入連接器 | HDMI母連接器，3.5mm微型插座， 3針插拔接線端子 |
視頻信號 | HDMI |
音頻 | 數字音頻通過HDMI音頻傳輸 |
輸出 | 1路HDBaseT，1路IR紅外信號， 1路RS232控制信號 |
輸出連接器 | RJ-45 端子，3.5mm微型插座， 3針插拔接線端子 |
視頻信號 | HDMI |
傳輸模式 | HDBaseT |

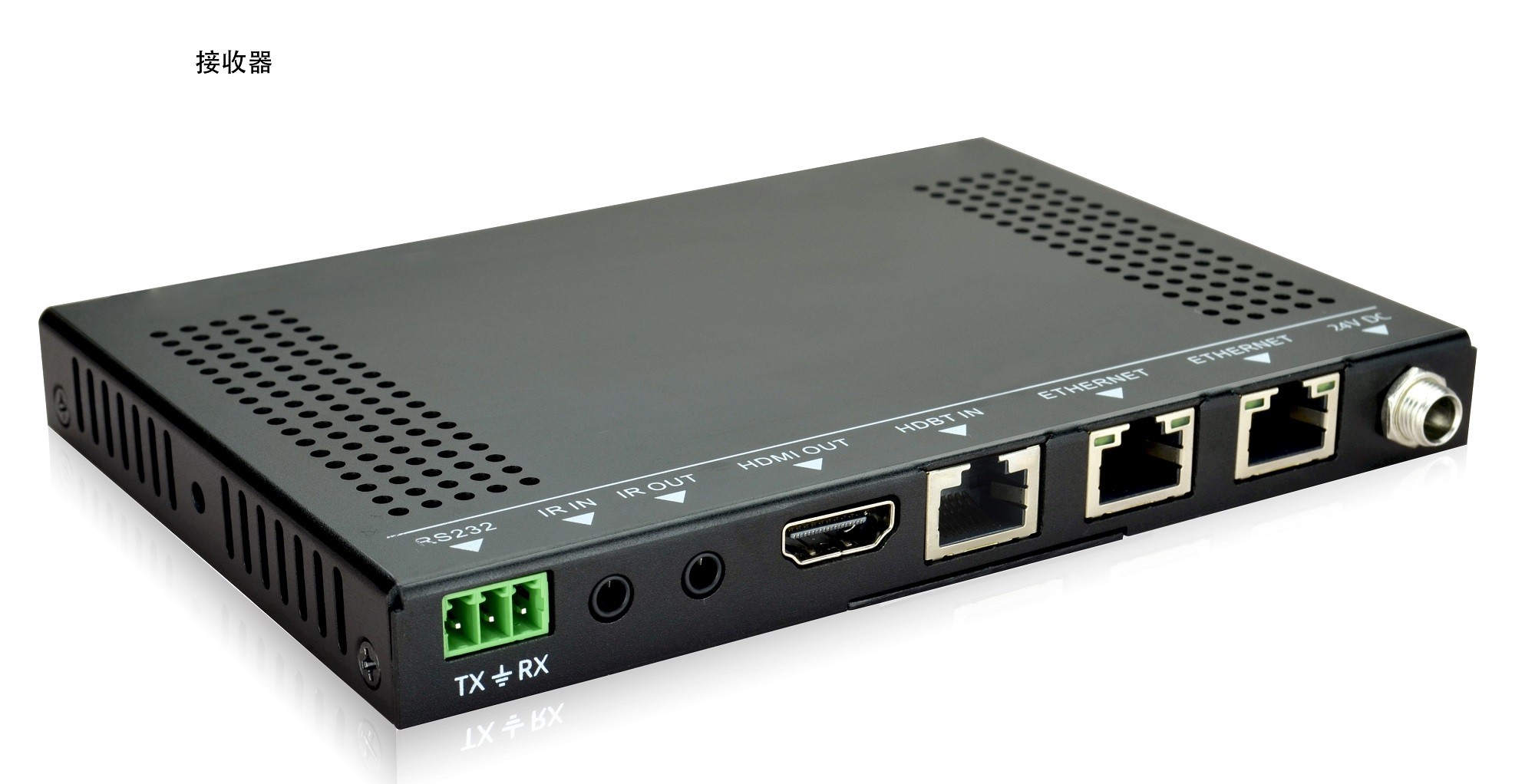

輸入/輸出（接收端R）： | |
輸入 | 1路IR紅外信號，1路HDBaseT， 1路RS232控制信號 |
輸入連接器 | 3.5mm微型插座，RJ-45端子， 3針插拔接線端子 |
視頻信號 | HDMI |
音頻 | 數字音頻通過HDMI音頻傳輸 |
輸出 | 1路HDMI信號，1路IR紅外信號， 1路RS232控制信號 |
輸出連接器 | HDMI母連接器，3.5mm微型插座， 3針插拔接線端子 |
視頻信號 | HDMI |
以太網接口： | |
連接器(發射器T) | 2路RJ45 |
連接器(接收器R) | 2路RJ45 |
以太網控制速度 | 最大距離自適應10M/100M，全雙工或半雙工 : |
常規： | |
分辨率 | 4Kx2K、1080P（高清）/1080i/720P/ 576P/576i/480P/480i |
頻帶寬 | 10.2Gbps |
阻抗 | 75Ω |
傳輸距離 | 1080P ≤ 100m; 4K×2K ≤ 70m |
符合標準 | HDMI1.4 & HDCP2.2 |
最大功耗 | 10W |
外置電源 | 輸入：100VAC~240VAC, 50/60Hz 輸出：24V DC 1.25A |
工作溫度 | 0 ~50℃ |
濕度 | 0% ~ 90% |
產品重量 | 235g（發射器T） 241g（接收器R） |
尺寸(W*H*D) | 152mmx16.2mmx104mm（發射器T） 152mmx16.2mmx104mm（接收器R） |
型號 : DTP-4K70M-RT
輸入/輸出（發射端T）：
輸入 : 1路HDMI信號，1路IR紅外信號，
1路RS232控制信號
輸入連接器 : HDMI母連接器，3.5mm微型插座，
3針插拔接線端子
視頻信號 : HDMI
音頻 : 數字音頻通過HDMI音頻傳輸
輸出 : 1路HDBaseT，1路IR紅外信號，
1路RS232控制信號
輸出連接器 : RJ-45 端子，3.5mm微型插座，
3針插拔接線端子
視頻信號 : HDMI
傳輸模式 : HDBaseT
輸入/輸出（接收端R）：
輸入 : 1路IR紅外信號，1路HDBaseT，
1路RS232控制信號
輸入連接器 : 3.5mm微型插座，RJ-45端子，
3針插拔接線端子
視頻信號 : HDMI
音頻 : 數字音頻通過HDMI音頻傳輸
輸出 : 1路HDMI信號，1路IR紅外信號，
1路RS232控制信號
輸出連接器 : HDMI母連接器，3.5mm微型插座，
3針插拔接線端子
視頻信號 : HDMI
以太網接口：
連接器(發射器T) : 2路RJ45
連接器(接收器R) : 2路RJ45
以太網控制速度 : 最大距離自適應10M/100M，全雙工或半雙工 :
常規：
分辨率 : 4Kx2K、1080P（高清）/1080i/720P/
576P/576i/480P/480i
頻帶寬 : 10.2Gbps
阻抗 : 75Ω
傳輸距離 : 1080P ≤ 100m; 4K×2K ≤ 70m
符合標準 : HDMI1.4 & HDCP2.2
最大功耗 : 10W
外置電源 : 輸入：100VAC~240VAC, 50/60Hz
輸出：24V DC 1.25A
工作溫度 : 0 ~50℃
濕度 : 0% ~ 90%
產品重量 : 235g（發射器T）
241g（接收器R）
尺寸(W*H*D) : 152mmx16.2mmx104mm（發射器T）
152mmx16.2mmx104mm（接收器R）
