DTP-4K40M-POE是一款集成HDBaseT技術的高清信號遠距離傳輸器，由發射器和接收器組成。HDMI信號分辨率高達4Kx2K，從發射端輸入，接收端輸出，HDMI信號可以通過單根CAT5e/CAT6a電纜，將信號延長輸出到70米，支持RS232雙向通訊功能、雙向IR控制和CEC功能。并且DTP-4K40M-POE也支持雙向PoH功能，只需把電源適配器接在發射器或接收器上，從而簡化布線。
DTP-4K40M-POE是一款集成HDBaseT技術的高清信號遠距離傳輸器，由發射器和接收器組成。HDMI信號分辨率高達4Kx2K，從發射端輸入，接收端輸出，HDMI信號可以通過單根CAT5e/CAT6a電纜，將信號延長輸出到70米，支持RS232雙向通訊功能、雙向IR控制和CEC功能。并且DTP-4K40M-POE也支持雙向PoH功能，只需把電源適配器接在發射器或接收器上，從而簡化布線。
功能特點：
HDBaseT延長器，在CAT5E線材下，產品支持以下功能：
1080P支持70米傳輸，4K*2K支持40米傳輸
支持RS232，IR控制信號透傳
支持DDC通道以及EDID透傳
支持POE雙向供電
超薄式16.5mm設計
技術參數：
型號 | DTP-4K40M-POE |
音視頻輸入/輸出（發射端T）： | |
輸入 | 1路HDMI信號 |
輸入連接器 | Type A 19針母連接器(銀白色) |
輸出 | 1路HDBaseT |
輸出連接器 | RJ-45 端子 |
音視頻輸入/輸出（接收端R）： | |
輸入 | 1路HDBaseT |
輸入連接器 | 黑色RJ-45 端子 |
輸出 | 1路HDMI信號 |
輸出連接器 | Type A 19針母連接器 |
控制（發射端T）： | |
端口 | 1路IR IN信號；1路IR OUT信號 1路RS232控制信號 |
連接器 | 3.5mm微型插座；3.5mm微型插座 3針插拔接線端子 |
控制（接收端R）： | |
端口 | 1路IR IN信號；1路IR OUT信號 1路RS232控制信號 |
連接器 | 3.5mm微型插座；3.5mm微型插座 3針插拔接線端子 |
常規： | |
頻帶寬 : | 10.2Gbps |
傳輸距離 | 4Kx2K (≤40m)，1080p (≤70m) |
符合標準 | 支持HDMI2.0和HDCP2.2標準 |
外置電源 : | 輸入：100V AC ~ 240VAC, 50/60Hz 輸出：24V DC 1.25A |
最大總功耗 | 14W |
工作溫度 | 0~50℃ |
濕度 | 10% ~ 90% |
產品重量 | 193g（發射端） 196g（接收端） |
尺寸 | 115mm x16.2mm x 109mm（發射端） 115mm x 16.2mm x 109mm（接收端） |
型號 : DTP-4K40M-POE

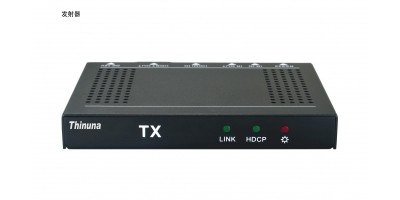

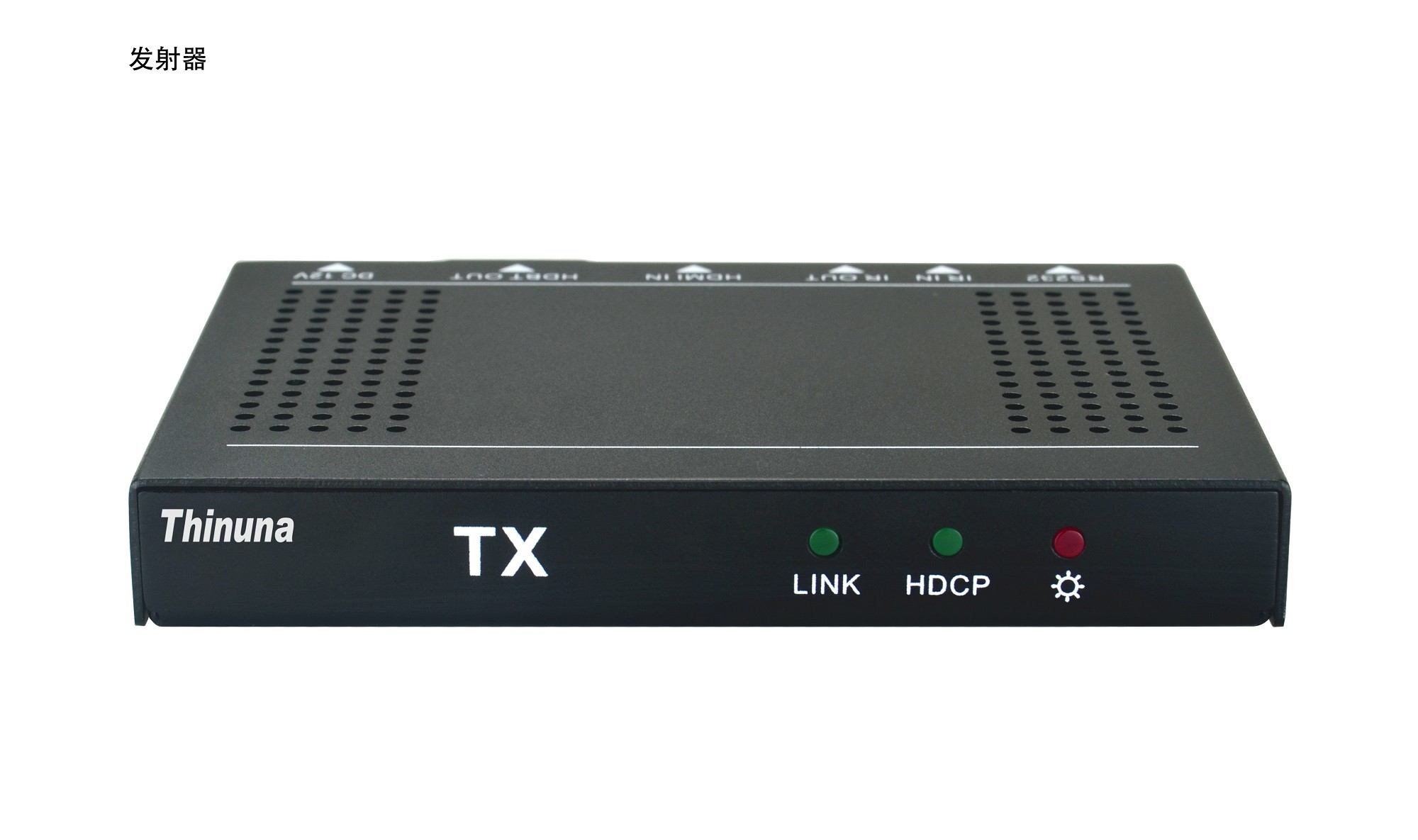

音視頻輸入/輸出（發射端T）：
輸入 : 1路HDMI信號
輸入連接器 : Type A 19針母連接器(銀白色)
輸出 : 1路HDBaseT
輸出連接器 : RJ-45 端子

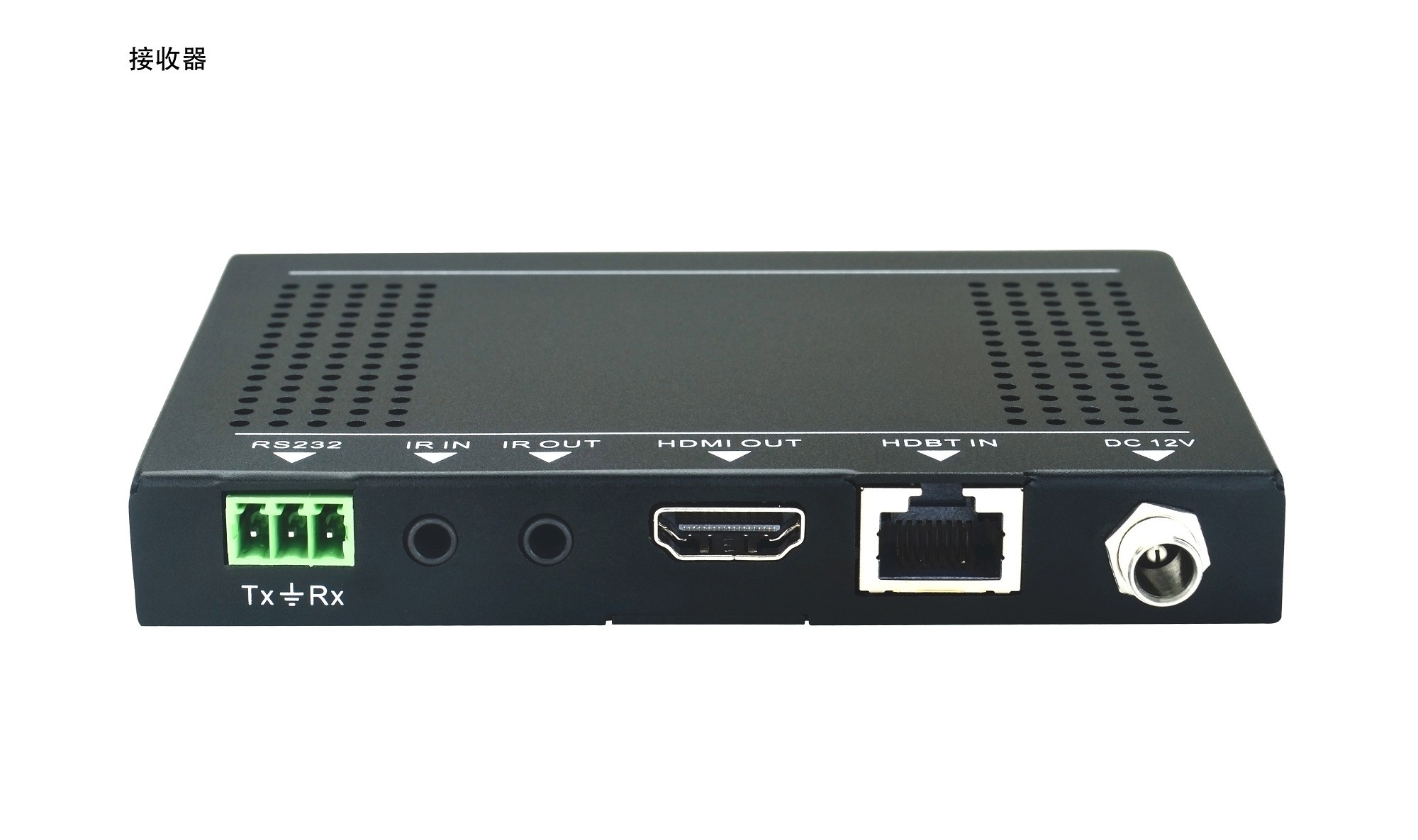

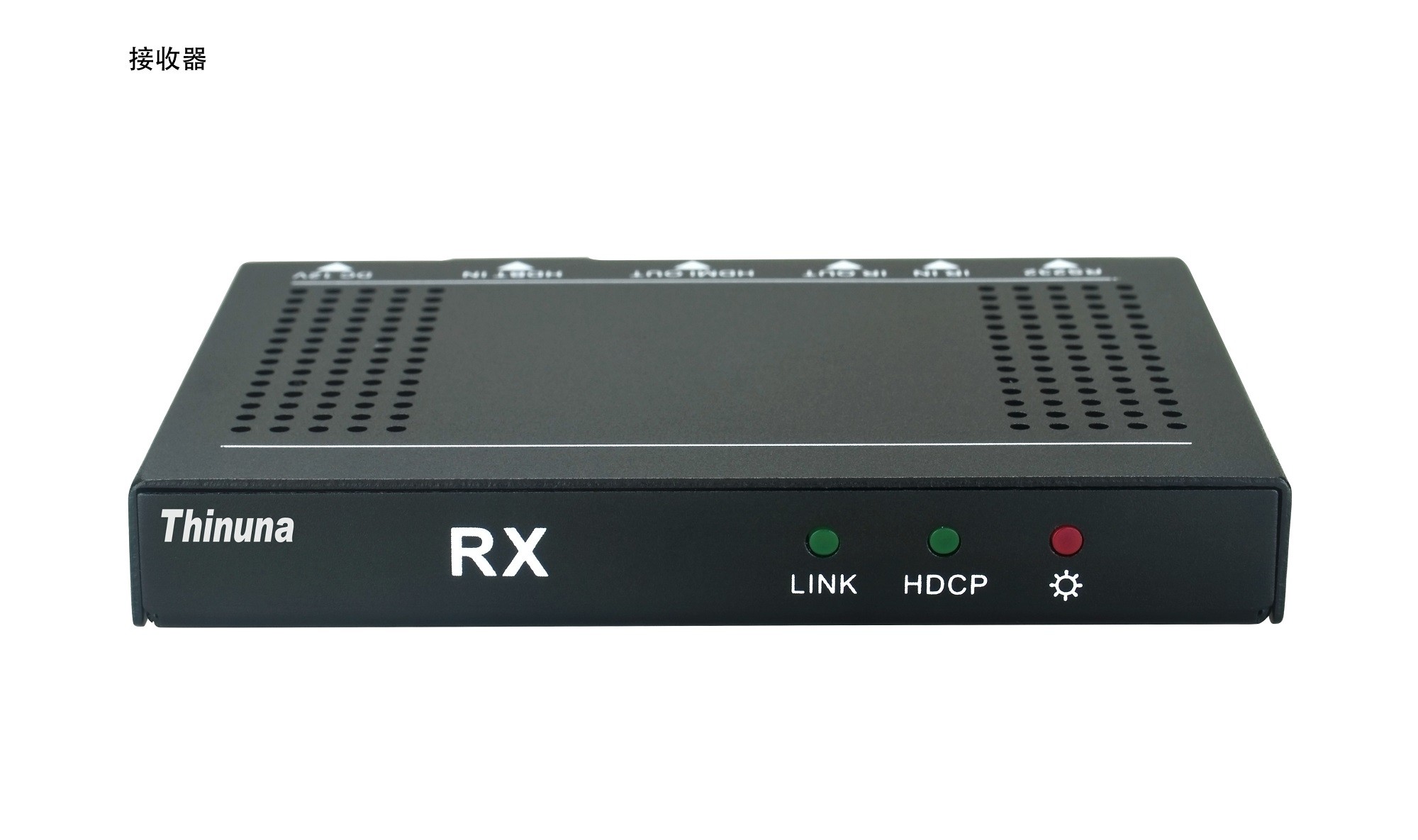

音視頻輸入/輸出（接收端R）：
輸入 : 1路HDBaseT
輸入連接器 : 黑色RJ-45 端子
輸出 : 1路HDMI信號
輸出連接器 : Type A 19針母連接器
控制（發射端T）：
端口 : 1路IR IN信號；1路IR OUT信號
1路RS232控制信號
連接器 : 3.5mm微型插座；3.5mm微型插座
3針插拔接線端子
控制（接收端R）：
端口 : 1路IR IN信號；1路IR OUT信號
1路RS232控制信號
連接器 : 3.5mm微型插座；3.5mm微型插座
3針插拔接線端子
常規：
頻帶寬 : : 10.2Gbps
傳輸距離 : 4Kx2K (≤40m)，1080p (≤70m)
符合標準 : 支持HDMI2.0和HDCP2.2標準
外置電源 : : 輸入：100V AC ~ 240VAC, 50/60Hz
輸出：24V DC 1.25A
最大總功耗 : 14W
工作溫度 : 0~50℃
濕度 : 10% ~ 90%
產品重量 : 193g（發射端）
196g（接收端）
尺寸 : 115mm x16.2mm x 109mm（發射端）
115mm x 16.2mm x 109mm（接收端）
